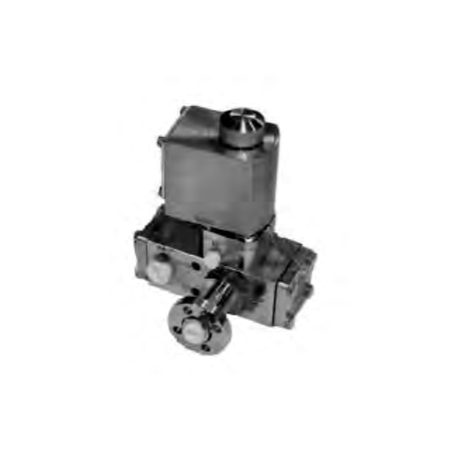

Блок управления УФ 96557М-008.00.00

No votes yet
Категория:

Основным предназначением блока управления пневмоприводной арматурой УФ 96557М-008.00.00 ТУ УЗ.22.14288275-070-2000 является осуществление управления быстродействующей отсечной пневматической приводной арматурой в системах атомных электростанций для перераспределения потока рабочей среды. Применяется для замены пневматических распределителей с электромагнитным приводом и обратным клапаном на действующих атомных станциях.

Присоединение к трубопроводу

Блок управления УФ 96557М-008.00.00 подсоединяется к входному трубопроводу с фланцем двумя болтами диаметром 6,5 миллиметров. К пневматическому приводу отсечной арматуры крепления осуществляется с помощью штуцера. Электрическое соединение производится в полном соответствии с принципиальной схемой электрической, существующей на АЭС.

Технические характеристики блока УФ 96557М-008.00.00

Номер п/п Параметр Значение параметра
1 Тип привода электрический магнит однопозиционный 60 ВА УФ098.264М.00.00
2 Техническое условие ТУ УЗ.22.14288275-070-2000
3 Уплотнение в затворах металл на резине
4 Режим работы электромагнита повторно-кратковременный
5 Рабочая среда воздух класса 7 с точкой росы не меньше -10°C.
6 Номинальный диаметр 8 мм
7 Рабочее давление 4,5 (±0,5) МПа
8 Давление расчетное 5,5 МПа
9

Пропуск среды в затворе:

  • в положении блока обеспечивающем подачу воздуха в пнемопривод
  • в положении блока обеспечивающем сброс воздуха из пневопривода в дренаж
  • обратного клапана

10 см3
120 см3
6 см3

10 Допускаемая негерметичность относительно внешней среды

1,33 м3 x мкПа/с

11 Место установки

вне оболочки (в обслуживаемых помещениях)

12 Вес 3,5 кг
