Блок управления и контроля изоляции БУКИ

Блок управления и контроля изоляции БУКИ (в дальнейшем именуемый блок) предназначен для дистанционного управления ячейкой РВД-6, предварительного контроля изоляции отходящего присоединения и защиты от аварийных режимов совместно с другими элементами схемы ячейки. Блок служит для замены релейных блоков управления действующих ячеек РВД-6 в условиях эксплуатации, отслуживших свой срок, но техническое состояние которых допускает продление срока их службы.

При этом в электронный блок помимо цепей дистанционного управления, промежуточных реле и реле минимальной защиты дополнительно внесены конденсаторы и зарядные элементы цепи отключения соленоида.

Блок предназначен для эксплуатации в следующих условиях:

• температура окружающего воздуха от -10 до +35 °С
• относительная влажность окружающего воздуха (98 ± 2) % (с конденсацией влаги) при температуре 35 °С
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жесткости по ГОСТ 16926.2-90. Воздействие внешних факторов по ГОСТ 17516.1-90 для группы механического исполнения М1
• рабочее положение блока в пространстве горизонтальное.

Устройство и работа

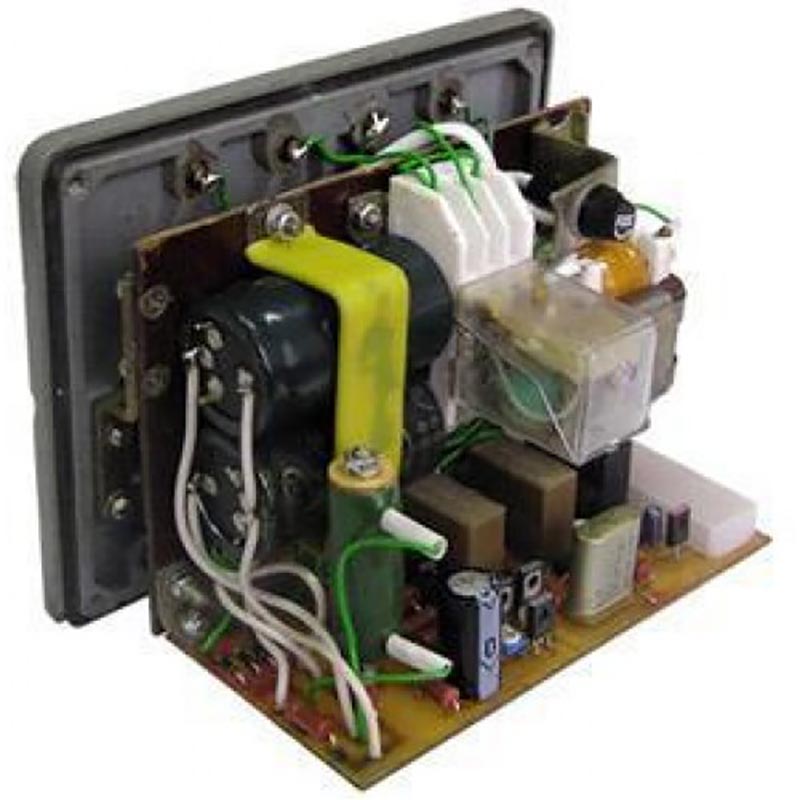

Конструктивно блок выполнен на пластмассовой панели блоков управления ранее серийно выпускаемых ячеек РВД-6. Элементы блока – печатная плата, искробезопасный трансформатор, конденсаторы, промежуточное реле и предохранитель закреплены на монтажной плате, которая в свою очередь крепится в блоке на панели. После установки блок крепится 4 винтами на месте прежнего блока управления.

Электрическая схема блока, при встраивании его в ячейку, обеспечивает:

• дистанционное управления ячейкой по искробезопасным цепям - местное управление;
• защиту от токов короткого замыкания в отходящих присоединениях при помощи реле максимального тока с плавно регулируемыми уставками срабатывания от 1 до 3 Iном.
• предварительный контроль сопротивления изоляции отходящих присоединений - блокирование схемы включения, препятствующее подаче напряжения на отходящее присоединение при снижении сопротивления изоляции ниже допустимого нулевую защиту;
• защиту от короткого замыкания в цепях дистанционного управления;
• защиту от самовключения при повышении напряжения питающей сети до 1,5 номинального значения;
• световую сигнализацию о снижении сопротивления изоляции ниже допустимого уровня на отходящих присоединениях;
• световую сигнализацию о срабатывании максимальной токовой защиты;
• проверку функционирования устройства предварительного контроля изоляции сети;
• искробезопасность цепей дистанционного управления;
• проверку блокирования и отключения схемы при срабатывании максимальной токовой защиты;
• проверку действия устройства предварительного контроля изоляции.
