Блок управления БКС-5

No votes yet
Категория:

Блок управления скрепером БКС-5 – специализированное электротехническое оборудование, осуществляющее управление работой эл. двигателя контролируемого устройства (привода скрепера). Относится к классу приборов для осуществления контроля технологических процессов в автоматическом режиме. Имеет защищенный от механических воздействий корпус и интуитивный блок управления.

Назначение блока БКС-3

Данный прибор применяется на предприятиях сельского хозяйства, использующих скреперные системы типа УСГ-3 или УСГ-4 для автоматической уборки отходов из животноводческих помещений. Устройство осуществляет контроль работы эл. двигателя данных установок в автоматическом режиме и снабжается функцией их аварийного выключения в случае перегрева. Отключение осуществляется при помощи интегрированного термореле.

Устройство и работа

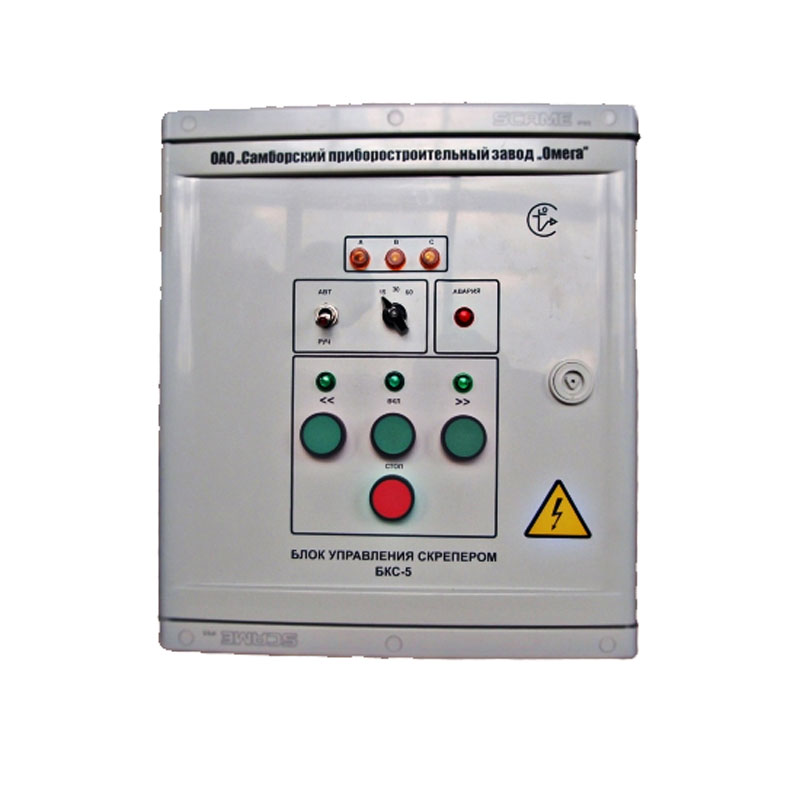

Прибор выполнен в прямоугольном форм-факторе с креплением на стене. Имеет 4-клеммный разъем подключения внешнего питания и панель управления на лицевой стороне. На панели управления расположены следующие элементы: 2-позиционный переключатель режима работы; 3-позиционный переключатель выбора интервалов работы; клавиши настройки; клавиша «Стоп»; световые индикаторы. Устройство снабжено термореле для обеспечения тепловой защиты контролируемого эл. двигателя, а также электронным реле для защиты от перегрузок.

Наименование поставляемого товара

Блок управления БКС-5

Тип устройства

Блок управления, выносной, панельного типа с ручным и автоматическим режимами работы

Входное напряжение сети питания устройства, максимум, В

380,0

Рабочее напряжение блока управления устройства, В

220,0

Рабочее напряжение блока дистанционного управления, В

12,0

Потребляемая устройством мощность, не более, Вт

20,0

Номинальный ток, А

6,40

Параметры тока приходящего на вход преобразователя терморезистивного вида:

тип тока

Постоянный

напряжение, В

2,50

Диапазон токовых уставок устройства, А

От 5 Ампер до 10 Ампер, при размере шага 0,5 Ампер

Сопротивление термического резистора в моменты, когда срабатывает тепловая защита, Ом

2100,0

Погрешность срабатывания теплозащиты, Ом

±150,0

Пределы регулировки срабатывания электронной защиты, сек

От 1,0 до 3,0

Время задержки пуска, контролируемого эл.двигателя, сек

От 2,0 до 5,0

Мощность элемента нагрева, Вт

25,0

Сопротивление линии заземления устройства, не более, Ом

0,1

Максимальная температура нагрева компонентов в средней части устройства, °С

+70,0

Класс защиты корпуса

IP65

Габаритные характеристики (размеры), мм

400х300х200

Весовые характеристики (масса), кг

8,0
