Блок управления МЭГ.00.000-01

No votes yet

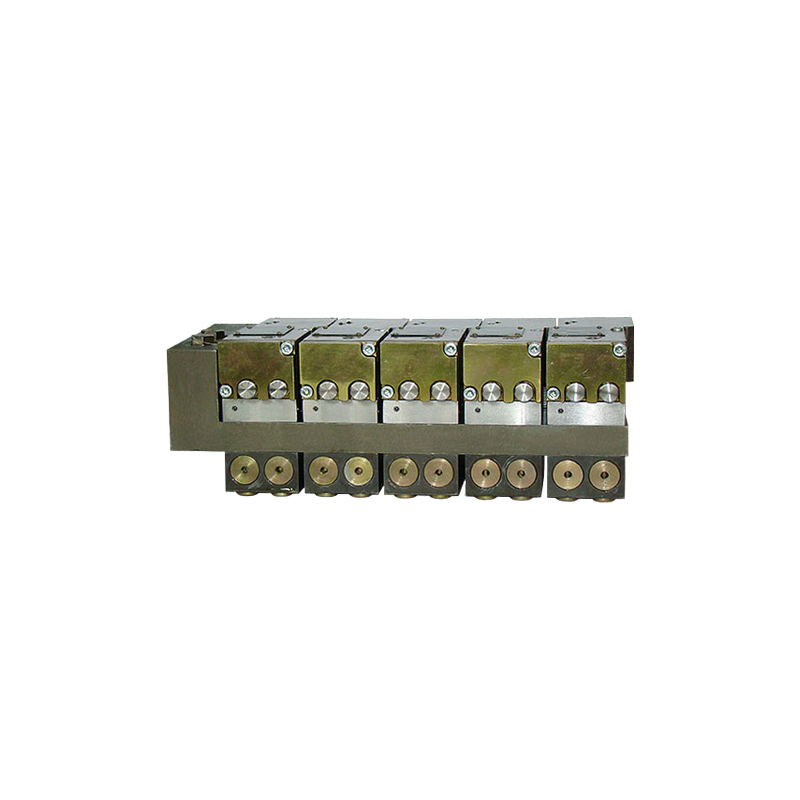

Электрогидравлический блок управления МЭГ.00.000-01 - в отличии от других блоков управления, производимых данным предприятием, данный блок управляет только силовой частью гидравлики крепей механизированного типа.

Назначение

Данное устройство позволяет добиться высокой производительности в работе угольных гидравлических машин.

Блоком МЭГ.00.000-01 за один раз может управлять от одного до десяти гидро-цилиндрами.

Гидравлическая схема и ее обозначение

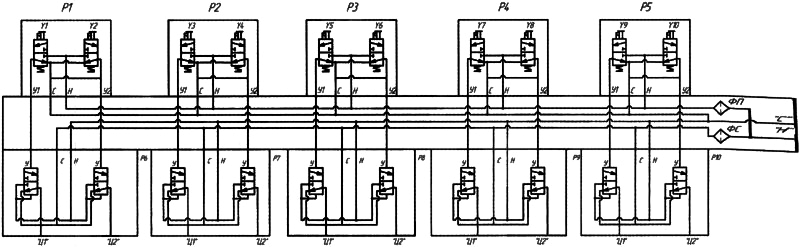

Гидравлическая схема МЭГ.00.000-01

Рис.1 - Гидравлическая схема МЭГ.00.000-01

  • Н – линия напора;
  • Р1..Р5 – электрогидрораспределитель;
  • Р6..Р10 – силовой распределитель;
  • С – линия слива;
  • У, У1, У2 – линия управления;
  • ФП, ФС – фильтры;
  • Y1..Y10 – катушки єлектромагнитного привода;
  • "Н" – напор;
  • "С" – слив;
  • "Ц1", "Ц2" – выходы гидроцилиндра.

Габаритные размеры

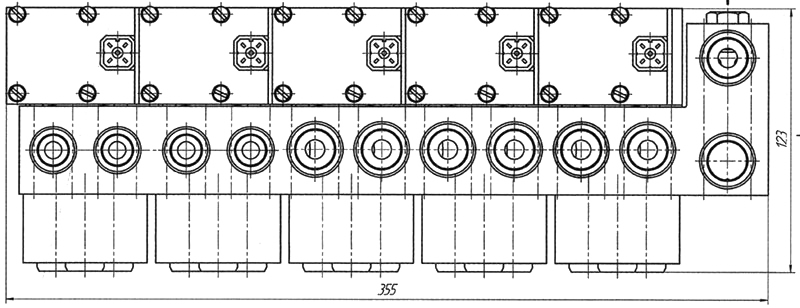

Габаритные размеры МЭГ.00.000-01

Рис.2 - Габаритные размеры МЭГ.00.000-01

Основные параметры

МЭГ.00.000-01

Номинальное давление

32 МПа

Минимальное давление

2,5 МПа

Условный проход

12 мм

Максимальное давление

48 МПа

Номинальное напряжение постоянного тока электромагнитного привода

12 В

Номинальная мощность

– включения

2 Вт

– удержания

1 Вт

Усилие на кропке ручного управления

4 Н

Габаритные размеры, не более

– длина

335 мм

– ширина

171 мм

– высота

123 мм

Масса, не более

40 кг
