Блок управления БУК

Блок управления кранами БУК – устройство управления установленными на трубопроводах кранами или задвижками при условии, что диаметр условного прохода составляет до 200 мм. Блок управления кранами (БУК) предназначен работы в составе автоматики. Его функции связаны с управлением по электрическому сигналу пневматической или пневмогидравлической запорной арматурой: шаровыми кранами, задвижками. Также имеется возможность ручного управления устройством.

Предназначение блока БУК

Применяются на трубопроводах в химической, газовой и нефтяной промышленности, на распределительных, компрессорных станциях. Для управления используется неагрессивный газ или сжатый воздух из магистрали, на которой установлена арматура.

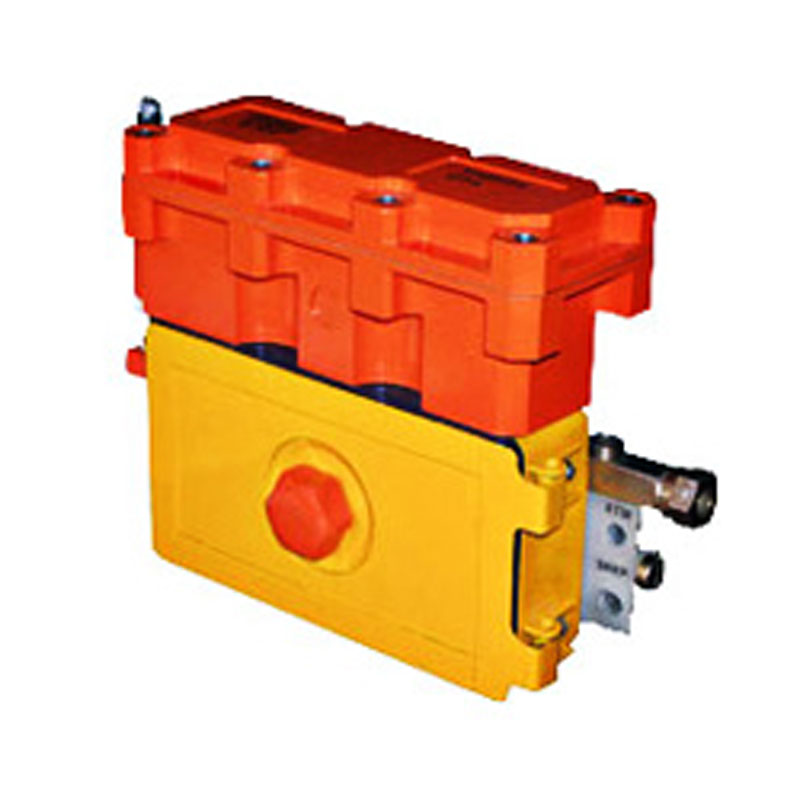

БУК производится во взрывобезопасном исполнении в металлическом прямоугольном корпусе. Устройство состоит из двух основных блоков (электрических магнитов и пневматического клапана), которые соединены в единое целое с помощью винтов и уплотняющих прокладок.

Общая информация

Управление производится электрическим сигналом, подаваемым на катушку электромагнита, который в свою очередь отвечает за срабатывание клапана. Если он открыт, то проходящий через клапан газ или воздух под давлением, управляет краном, установленным на трубопроводе.

Для индикации на пульте или организации автоматического управления арматурой возможно применение блока конечных выключателей. Широкий диапазон рабочих температур и исполнение блока позволяют использовать его на трубопроводах с горючими газами вне помещений под навесами, а давление, подаваемое на вход клапана величиной 6-160 кгс/см2 применять устройство в качестве управляемой среды для поворота крана или задвижки вещество проходящее через эту арматуру. Блок БУК производится с магнитами, рассчитанными на разное рабочее напряжение в 24, 110 и 220 В постоянного тока (на 220 В изготавливаются только под заказ).

Управляющие сигналы

входной

электрический

выходной

пневматический

Параметры электромагнита

напряжение питания

24, 110, 220 В (220 В только под заказ)

режим работы

продолжительный

мощность потребления

до 20 Вт

Параметры рабочей среды клапана

среда

газ (не агрессивный), сжатый воздух (очищенный)

давление

6 ÷ 160 кгс/см2

Рабочие параметры окружающей среды

влажность

до 100 % (при +25 °С)

температура

-55 ÷ +50 °С

Взрывозащита

IExdIIBT4

Размер

350×207×93 мм

Климатическое исполнение

УХЛ1

Масса

6 кг

Класс защиты корпуса

IP54
