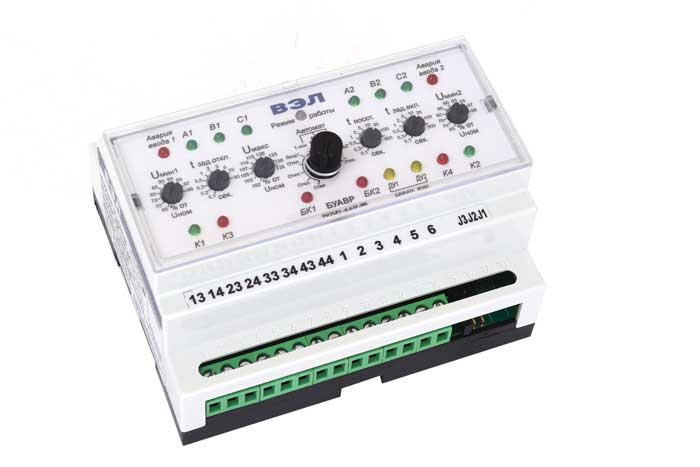

Блок управления БУАВР.К.220
Серия:
Описание
Блок управления БУАВР.К.220 предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
Область применения
Блок управления используется в составе устройств автоматического включения резерва (АВР) и аварийного включения резерва.
Функциональные возможности
- Блок управления БУАВР.К.220 обеспечивает контроль:
- пропадания фаз,
- минимального и максимального напряжения в фазах,
- контроль последовательности фаз.
Эксплуатация
Оптимальными условиями для использования блока управления БУАВР.К.220 являются:
- температура окружающей среды от -250С до +550С,
- относительная влажность воздуха до 80%,
- атмосферное давление от 650 до 800мм.рт.ст.
Характеристики
| Параметр | Значение |
| Схема подключения контролируемой цепи | 3 фазы с нейтралью |
| Номинальное контролируемое фазное напряжение, в зависимости от исполнения, Uном, В | 220, 127, 100 |
| Максимальное фазное напряжение, Uмакс, В | 265 |
| Частота сети, Гц | 48-62 |
| Суммарная мощность по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания 220В, Вт, не более | 4 |
| Ток, потребляемый БУАВР.К.х.12/24 по цепи +12/24 В – не более, мА | 200 |
| Время первоначальной готовности после подачи питания, не более, с | 1,5 |
| Гистерезис по напряжению при возврате | 5±2В |
| Допустимый перекос фазных напряжений при включенной функции контроля перекоса фаз (установленной перемычке J3) | 30% |
| Масса, кг | 0,3 |
