Блок БУАВР.С.220.220.М

Цена:
12200.00 руб.
Серия:
Категория:
Наличие:
На складе

Устройства для создания автоматического запуска включения рабочего резерва предусматриваются для присоединения резервного источника питания в автоматическом режиме для восстановления системы энергоснабжения при отключении централизованной сети.

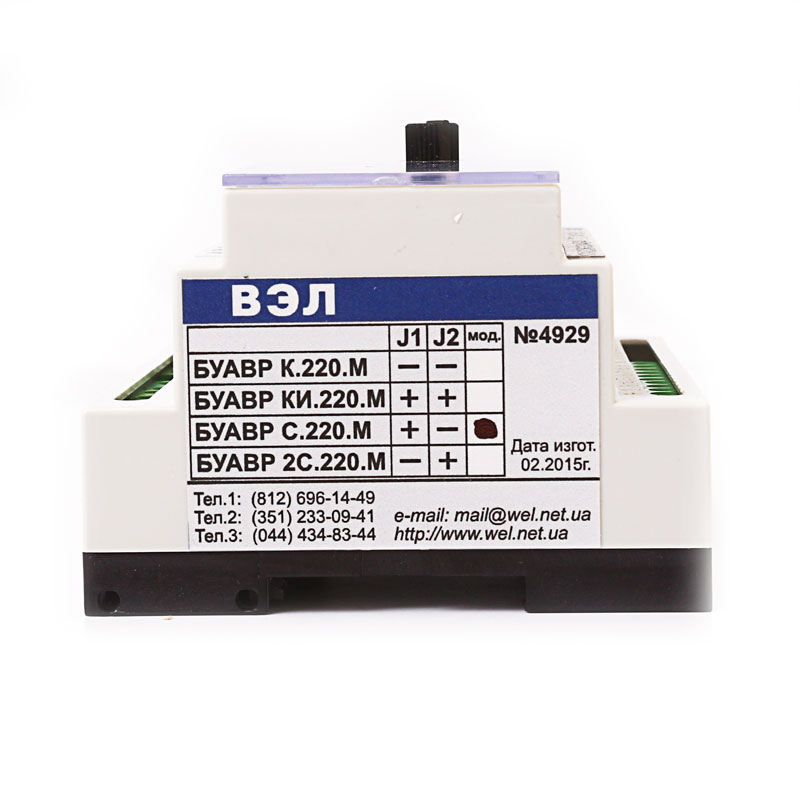

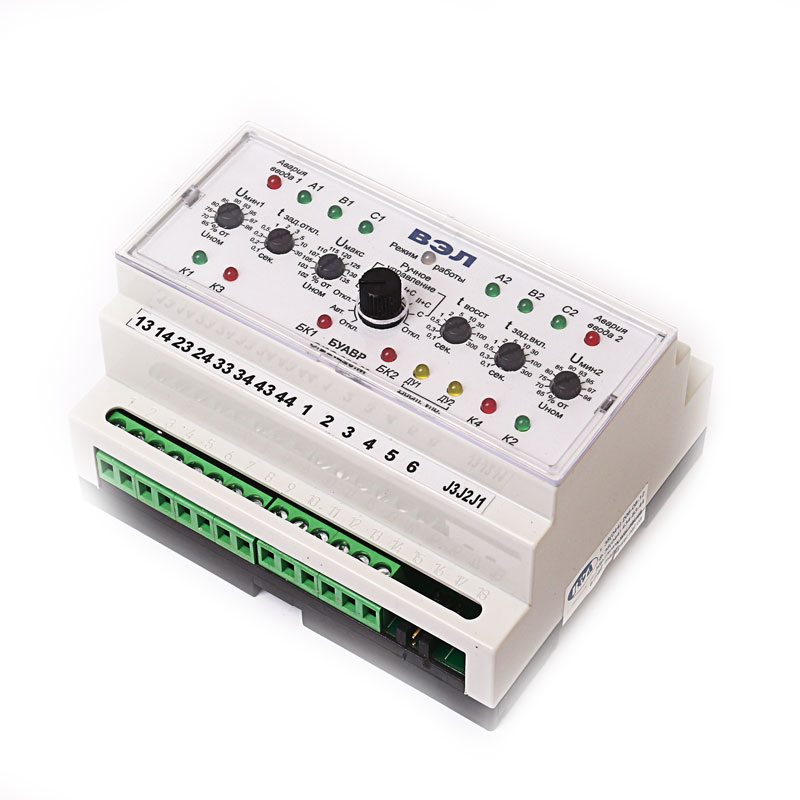

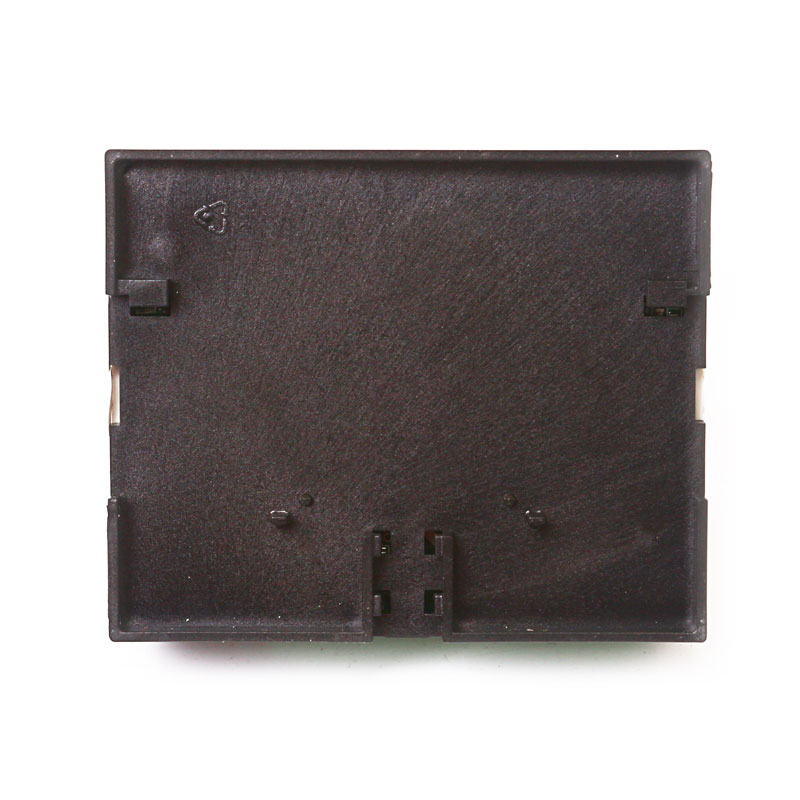

Конструкция, которая встроена в блок управления БУАВР.С.220.220.М выполнена в пластмассосодержащем корпусе, а его монтироваение происходит на DIN-рейку. Внутрь защитного корпуса помещены печатные платы. На передней панели устройства осуществлен вывод светодиодных индикаторов, переключателя режимов работы, уставок.

Назначение блока БУАВР.С.220.М

Блок управления для автоматического включения резерва марки БУАВР.С.220.220.М предназначается для установки в системах трансформаторов, линий электропередач, шиносоединительных и секционных моделей выключателей, электродвигателей. Блок БУАВР выпускается в районе 5 модификаций, которые зависят от конфигурации силовой схемы АВР. Устройство применяется для оснащения сетей электроснабжения и осуществляет функции:

  • Автоматического включения предусмотренного резерва;
  • Аварийного включения резервного источника.

Блок управления БУАВР предназначается для оснащения сетей энергоснабжения в качестве основного устройства моментального включения резерва. Девайс осуществляет функции управления переходом от устройства основного источника электропитания на резервный в автоматическом порядке, а также в обратном направлении в случае появления в сети отклонений:

  • Обрывов фазы или нескольких фаз одновременно в основной сети или резервной сети;
  • Появления асимметрии или при появлении перекоса фаз;
  • Недопустимого уровня напряжения в фазах.

Блок управления способен обеспечить необходимый контроль состояния ввода, а также осуществлять индикацию текущих состояний входов и состояний выходов, управлять системой автоматических выключателей, оснащенных мотор-приводом, магнитными пускателями.

Устройство и работа

Функции контроля блока предусматривают:

  • Постоянный контроль над пропаданием фаз;
  • Последовательностью и чередованием фаз;
  • Максимальным и минимальным уровнем напряжения в фазах;
  • Перекосом фаз.

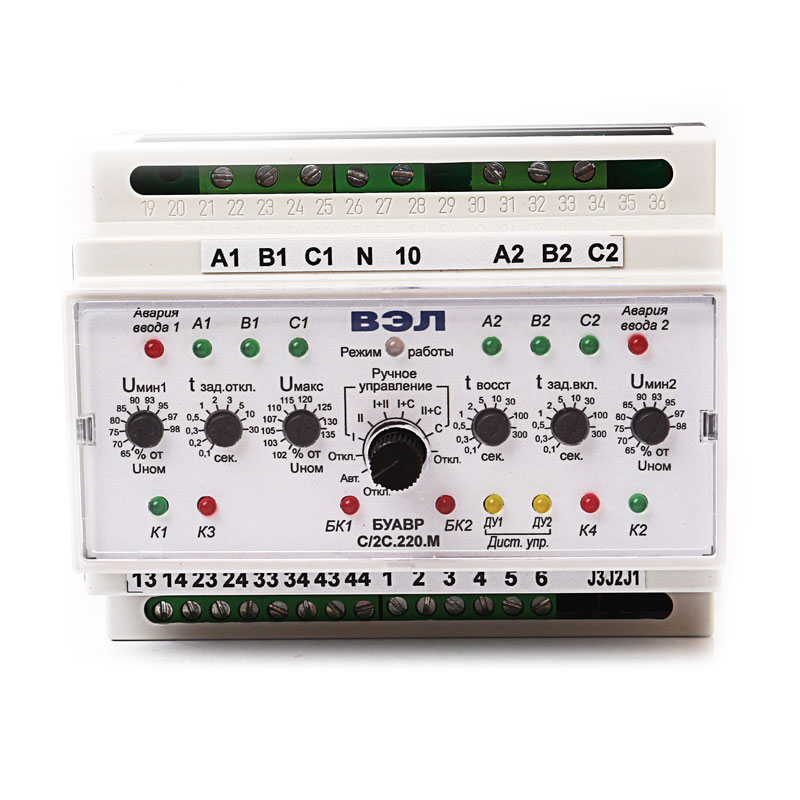

Переключение режима работы блоком управления БУАВР проводится с использованием 10-позиционного специального переключателя, который располагается в центре передней панели. Все удобства для постоянного контроля режимов работ при пуске и эксплуатации поддерживаются светодиодной индикацией, при помощи многоцветной функции светодиода с отображением режима работы блока управления.

N режима

Наименование режима

Описание режима

Состояние светодиода «Режим работы»

Примечание

1

Откл

Ввод 1 и ввод 2 отключены

Красный

-

2

Автомат

Автоматический режим работы

Зеленый

Контроль параметров сети по 1 и 2 вводам

3

Откл

Ввод 1 и ввод 2 отключены

Желтый

-

4

I

Нагрузка 1 постоянно подключена к вводу 1

Зеленый мигает

Контроль параметров сети по 1 и 2 вводам

5

II

Нагрузка 2 постоянно подключена к вводу 2

Красный мигает

При включении режима применяется tзад.вкл.

6

I + II

Нагрузки 1 и 2 постоянно подключены к вводу 1 и вводу 2 соответственно

Зеленый и красный попеременно

При включении режима применяется tзад.вкл.

7

I + С

Нагрузки 1 и 2 постоянно подключены к вводу 1

Зеленый и желтый попеременно

При включении режима применяется tзад.вкл.

8

II + С

Нагрузки 1 и 2 постоянно подключены к вводу 2

Красный, желтый попеременно

При включении режима применяется tзад.вкл.

9

С

Постоянно включен секционный выключатель (секционные выключатели)

Желтый мигает

При включении режима применяется tзад.вкл.

10

Откл

-

-

-

Номинальный уровень контролируемого фазного напряжения Uном

220 В

Схема подключения контролируемых вводов

4-проводная

С общей нейтралью

2 ввода 3Ф + N

Максимальный уровень фазного напряжения Uмакс

300 В

Частота (сеть)

47,5…62,5 Гц

Электропитание

при температурах эксплуатации -25…+55°С

85…300 В

при температурах -40…-25°С

100…300 В

В случае обрыва вывода нейтрали исполнительные реле блока переходят в состояние «отключено»

Суммарная мощность по цепям

Не больше 4 Вт

Показатель гистерезис (напряжение в момент возврата)

1,5…2,5%

Размер средней погрешности

± 1,48%

Исполнение, категория размещения

У 2

Габаритные размеры

70х105х90 мм

Вес устройства

0,5 кг

Гарантийный срок

24 мес.

Срок эксплуатации

10 лет
