Блок управления БУАВР.С

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок управления БУАВР.С предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах в одной или нескольких фаз в "основной" или "резервных" сетях.

Область применения

Блок управления используется для контроля состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.

Функциональные возможности

Блок управления БУАВР.С  обеспечивает контроль:

  • пропадания фаз,
  • минимального и максимального напряжения в фазах,
  • последовательности фаз;
  • перекоса фаз.

Конструктивное исполнение

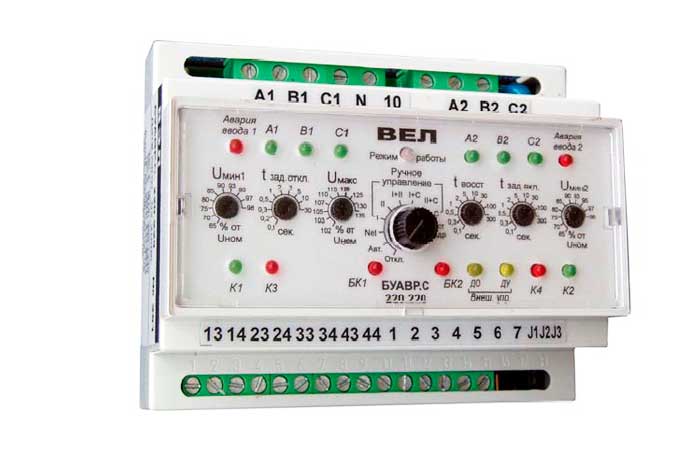

Корпус блока управления БУАВР.С изготовлен из пластмассы и может монтироваться на на DIN-рейку с помощью пластмассового фиксатора. Внутри корпуса расположены 2 печатные платы, скрепленные между собой при помощи стоек.

На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок.Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели.

Характеристики

Технические характеристики
Параметр Значение
Схема подключения контролируемой цепи: три фазы с нейтралью
Номинальное контролируемое фазное напряжение, в зависимости от исполнения, Uном, В 220; 127; 100; 58
Частота сети, Гц 48 - 62
Суммарная мощность, потребляемая прибором по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания 220 В, 4
Потребляемый ток по цепи +12/24 В – не более, мА 4000
