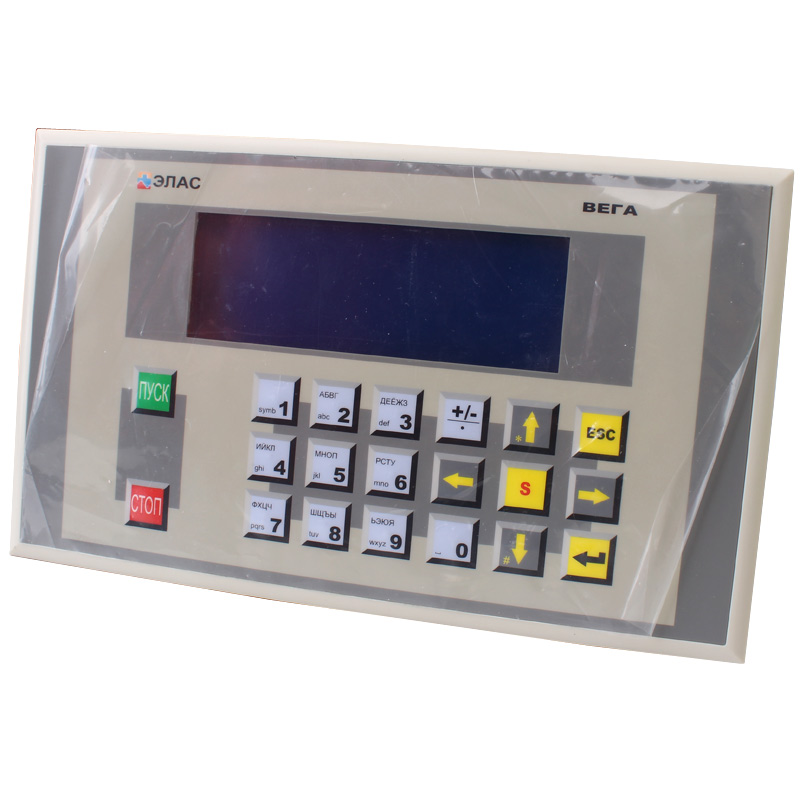

Блок автоматического управления "Вега-Модуль 3" используется для управления технологическими процессами на промышленных предприятиях.

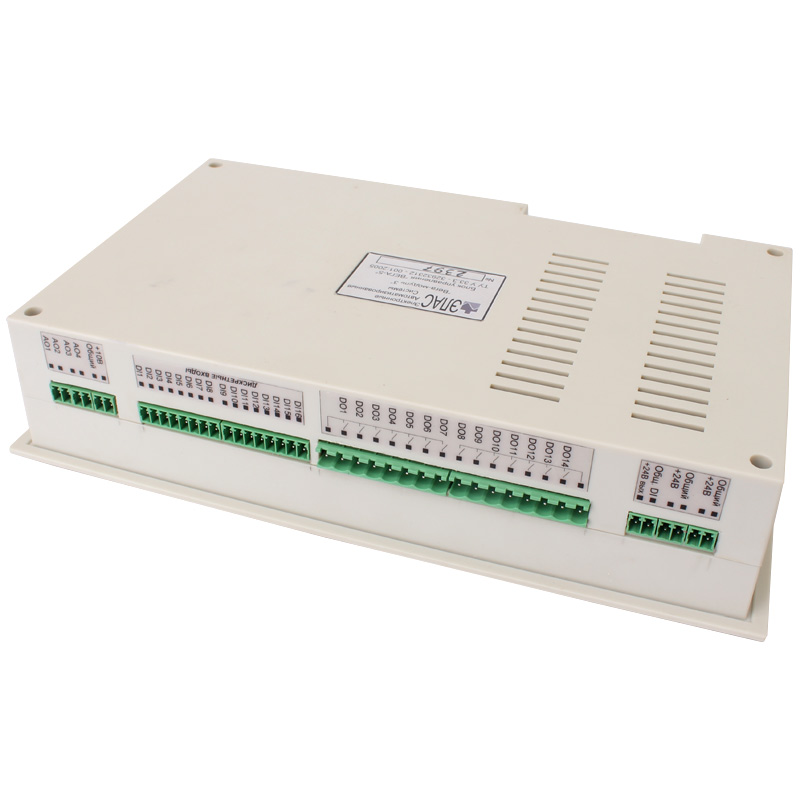

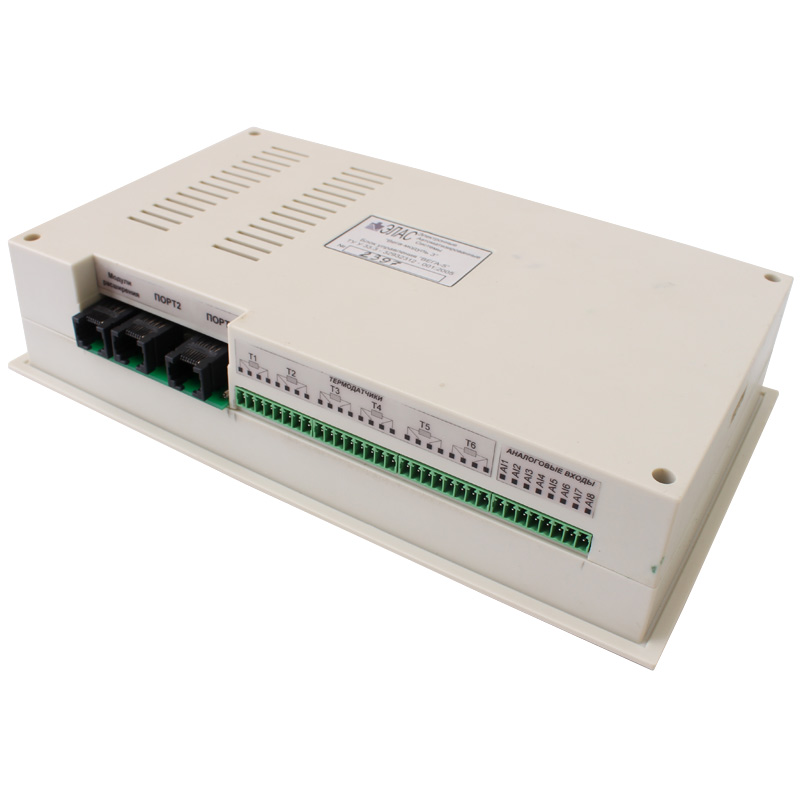

Конструктивно, блок представляет собой пластмассовый корпус, внутри которого установленна электронная плата с управляющими элементами.

Использование устройства Вега-Модуль 3

Для организации диспетчерского контроля блок может быть включен в сеть управления – Диспетчер.

Широкие возможности для применения устройства, открывает набор программного обеспечения, позволяющий адаптировать блок к условиям каждого конкретного предприятия.

Для исключения возможности выхода из строя электронных компонентов устройства, в результате воздействия предельных токов, предусмотрена гальваническая развязка от силовых цепей.

Блок Вега-Модуль 3 будет служить Вам в таких случаях:

№ п\п

Физическое свойство

Показатель

Измерение показателя температуры посредством терморезисторов ТСМ, ТСП, Pt-100

1

Схема подключения термодатчиков

Четырехпроводная

2

Типы используемых датчиков

ТСМ-50, ТСМ-100, ТСП-50, ТСП-100,  Pt-100 Гр.21, Гр.23

3

Предельные значения измеряемых температурных значений

ТСМ, Гр.23 от -50°С до +180°С, ТСП, гр.21 от -50° С до +600°С, Pt-100 от -50° С до +600°С

4

Допустимые отклонения при измерении

Примерно 1°С в промежутке -50°С ... +250°С

Примерно 3°Св промежутке +250°С ... +600°С

5

Скорость опроса датчиков

60 миллисекунд на один канал

Входы аналогового типа

6

Границы измерения значений

0 мА - 20 мА, 0В  - 10В

7

Измерительные каналы

8

8

Отклонения при измерении

±10мкА, ±10мВ

9

Время опроса датчиков

10 миллисекунд на рабочий канал

Входы дискретного типа

10

Измерительные каналы

16

11

Скорость опроса



Входы детектирования пламени

12

Каналы фотодатчика

2

13

Каналы ионодатчика

1

14

Тип ионодатчика

Аналоговый, возможна установка порога чувствительности

Силовые выходы

15

Число выходов (всего)

14

16

Тип

Релейные

17

Количество

7

18

Рабочее напряжение и рабочий ток

~250V - 3A

19

Тип

Симисторные

20

Количество

7

21

Рабочее напряжение и рабочий ток

~250V - 3A

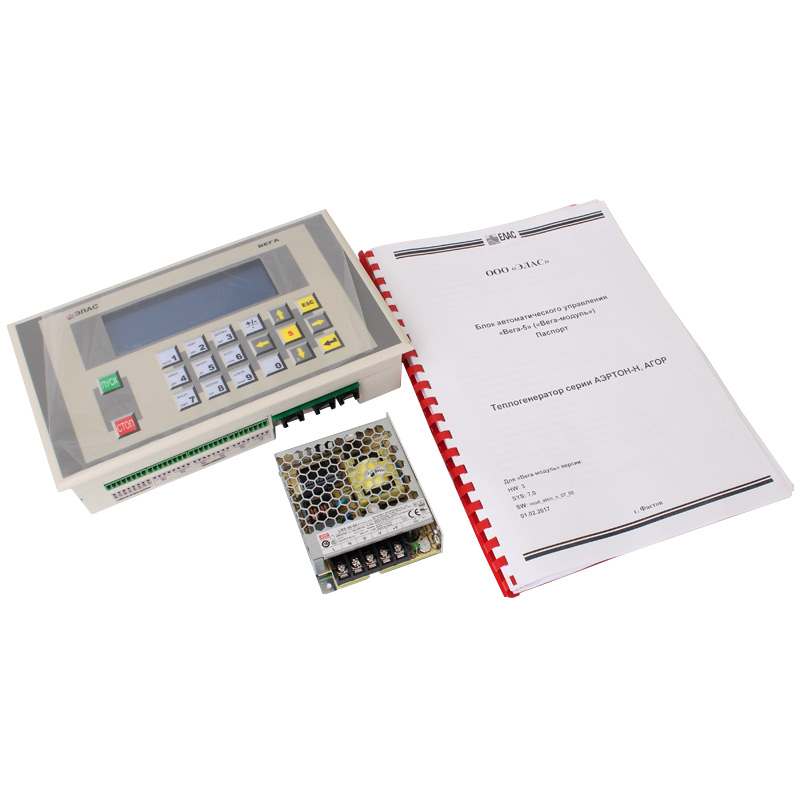

Устройство поставляется в следующей комплектации:

  • Блок управления.
  • Инструкция по применению.
  • Паспорт устройства.
