Блок БФВ-3МК

Блок БФВ-3МК является средством форсированного включения.

Об оборудовании

Блок серии БФВ-3МК используется для возможности управления приводом электромагнитного привода, в такого вида оборудовании, как контактор вакуумный серии КВ1. Точная маркировка контактора КВ1,14/400–32/36А–3132–3.

Это обозначает, что благодаря нашему блоку контактор может включать и отключать асинхронные двигатели, которые имеют короткозамкнутый ротор. Так же включать и отключать другие приемники электрической энергии, которые работают в системе ДУ электроприводами.

Условия для надежной эксплуатации

• Рабочая температура начинается минимальный значением в минус одиннадцать градусов, а заканчивается в плюс шестьдесят один градус.
• Климатическое исполнение по ГОСТ 15150-69, а это значит, что прибор защищен по УХЛ5.
• Корпус блока снабжен защитой равной IP=30.
• На блок не должны оказываться вибрационные нагрузки, которые могут быть первой степени жесткости согласно ГОСТ 16926,2-90. Механическое исполнение М1, подсказывает нам какое воздействие внешних факторов противопоказано блоку.

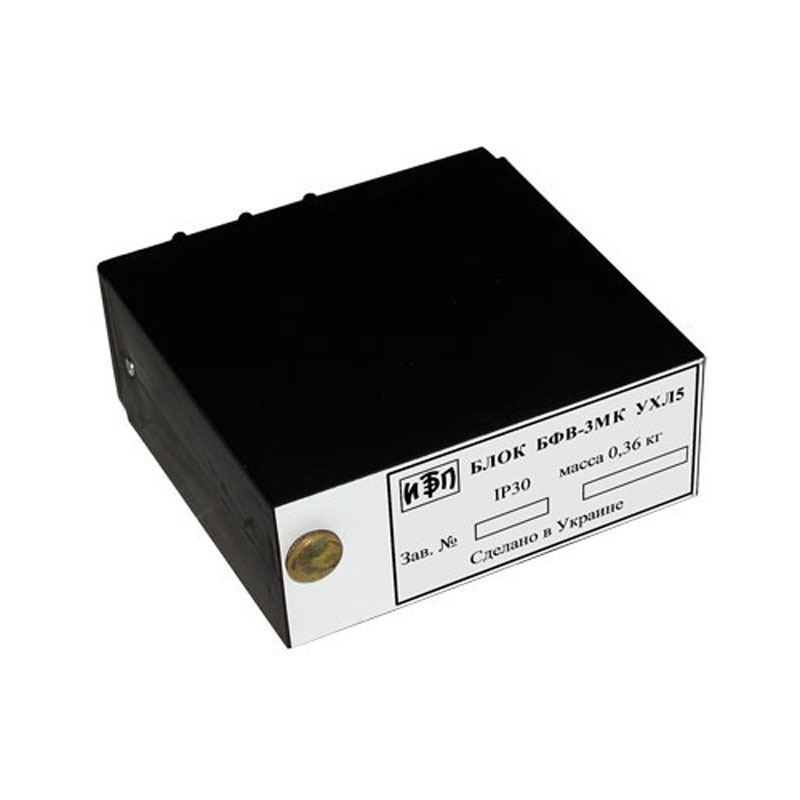

Внешний вид и рабочий процесс

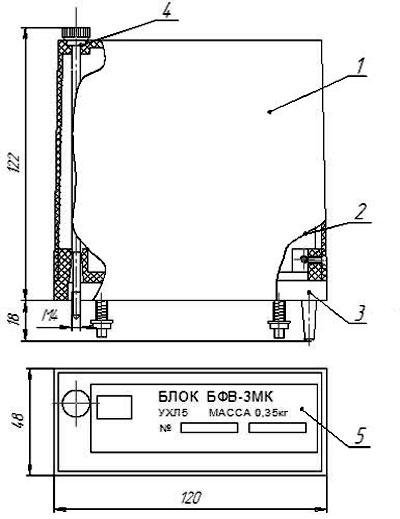

Пластмассовое основание корпуса блока имеет в своей задней части устройства для подключения и крепежа устройства. Специальный ключ помогает крепить блок в необходимое устройство, для надежности подкрепляется при помощи винтов. Плата печатная, которая имеет элементы, и соединительная вилка находится так же сзади.

В начальном положении работы симистор в блоке закрыт. Когда начинается процесс замыкания БДУ (блок дистанционного управления), напряжение от логической единицы поступает на специальный вывод рабочего микроконтроллера. Это происходит через разъем № 3 и № 9. Далее работа идет следующим чередом: Симистор открывается, напряжение поступает на катушку. С микроконтроллера подаются импульсы на управляющую микросхему. Эти импульсы начинают преобразовываться в ток удержания, так называемыми «силовыми ключами». И при том, что изменяется величина питающего напряжения, блоковый микроконтроллер стабилизирует показатель значения тока, за счет чего и стабилизируется действующее значение тока нагрузки.
