Блок БК-44

Блок коммутации БК-44 представляет собой коммутационный блок силовых цепей, предназначенный для включения промежуточных релейных механизмов при помощи управляющих сигналов, поступающих от приемно-контрольных устройств типа ППС-3М-АСПТ.

Функционирование блока БК-44

В исходном состоянии электрическая цепь клеммника находится в положении «Разомкнуто». Во время прямой подачи управляющего сигнала от устройства ППС-3М происходит срабатывание реле, что приводит к замыканию цепи для соответствующего выхода. Для подачи питания к коммутационному блоку используется отдельный провод с сечением 0,35 мм2.

Чтобы исключить неуправляемые процессы в ходе работы коммутационного блока после включения питания следует нажать кнопку «Сброс». Питание для промежуточных реле следует подавать только после подачи питающего напряжения на ППС-3М.

Особенности конструкции блочного механизма

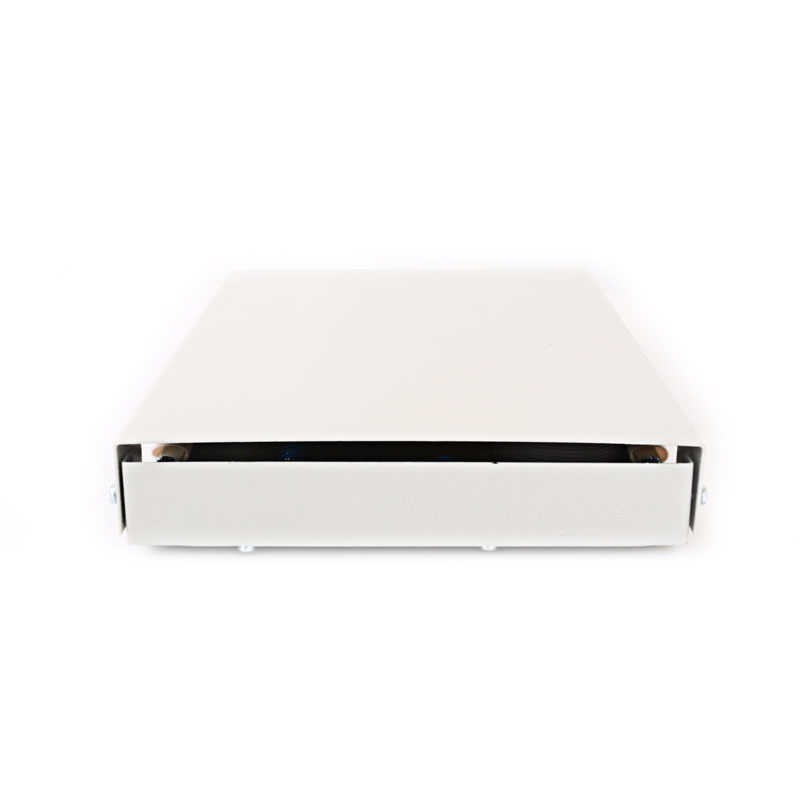

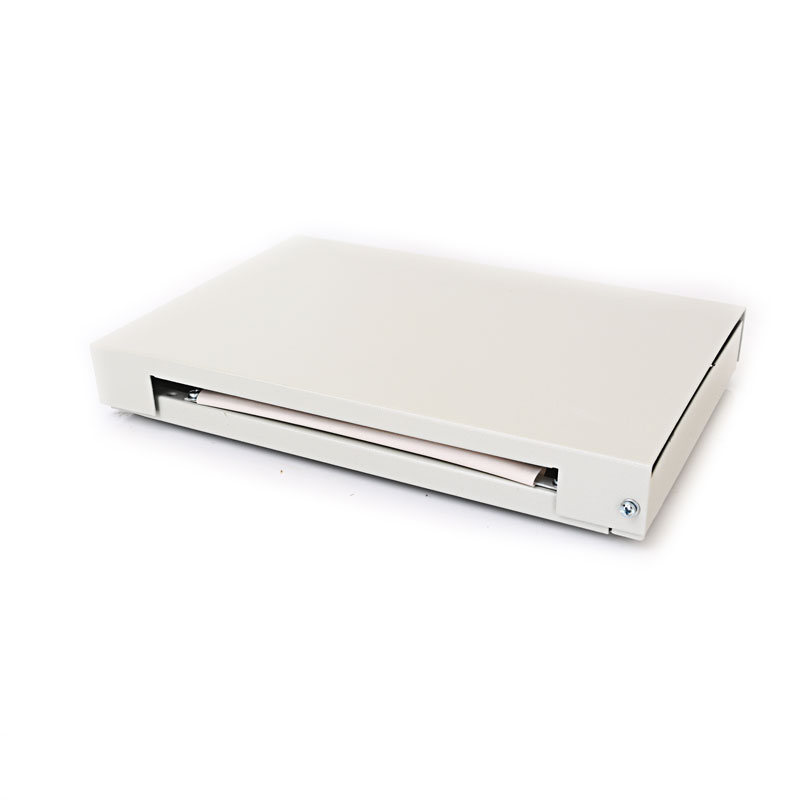

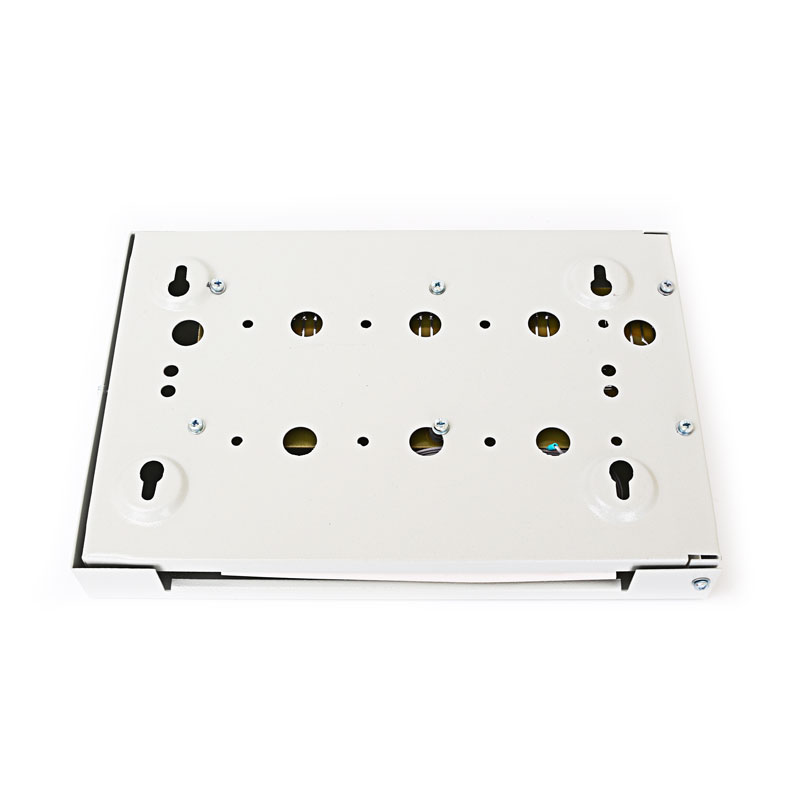

Предложенная модель коммутационного блока выпускается в металлическом корпусе с хорошими показателями корпусной защищенности от проникновения раздражителей (влаги, пыли и механических ударов). Внутри блока располагаются плата монтажного типа с основными рабочими элементами, релейные узлы, клеммники и разъемы.

Чтобы упростить процесс монтажа коммутационного блока и оптимизировать его подключение к ППС-3М вместе с устройством БК-44 поставляется специальный кабель, имеющий коммутационный разъем типа IDC-20F и наконечники с противоположной стороны. При помощи разъема кабель подключают к БК, а наконечниками его присоединяют к выходам ППС-3М. Выходы коммутационного блока, предназначенные для включения реле промежуточного типа, реализованы на основе винтовых клеммников.

Гарантийные обязательства

Завод-производитель обеспечивает надежную и отказоустойчивую эксплуатацию коммутационного блока при соблюдении всех правил его использования, хранения и перевозки. Продолжительность гарантийного эксплуатационного срока, предоставляемого производителем, составляет 18 месяцев, а срок гарантийного хранения отвечает 9-ти месяцам.

Тип входных сигналов управления:

выходной сигнал от ППС-3М-АСПТ

Максимальное число входных сигналов:

20

Величина коммутируемого напряжения:

до 30 В

Значение коммутационного тока:

не больше 1 А

Число коммутируемых электроцепей:

20

Гарантия:

18 месяцев
