Блок управления БПВ-31М

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок управления БПВ-31М осуществляет автоматический контроль и управление режимом работы смазочных систем объемного микродозирования, смазочных систем централизованных периодической подачи по одному циклу контролируемого питателя в установленный промежуток времени. Блоком управления БПВ-31М комплектуются последовательные и циркуляционные смазочные системы.

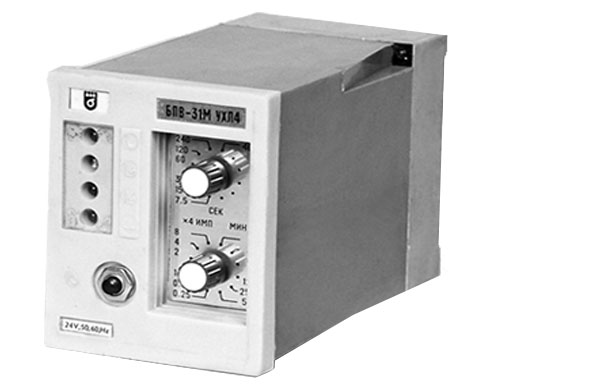

Блок управления БПВ-31М представляет собой устройство, на панели управления которого расположены кнопка, переключатели и сигнальные индикаторы. БПВ-31М работает в автоматическом режиме.

    Структура условных обозначений

    1. блок управления на номинальное напряжение 24 В переменного тока, частотой 50, 60 Гц предназначенный для стран с умеренным климатом — Блок управления БПВ-31М УХЛ4, 24V, 50, 60Нz ТУ2.053.022 5228.008-91;
    2. блок управления на номинальное напряжение 24 В переменного тока, частотой 50, 60 Гц предназначенный для стран с тропическим климатом — Блок управления БПВ-31М О4.1, 24V, 50, 60Нz ТУ2.053.022 5228.009-91.

    Условия эксплуатации

    • Эксплуатация осуществляется в помещениях при температуре окружающего воздуха от +1°С до +55°С.
    • Относительная влажность воздуха не более 80% при температуре +25°С.
    • Климатическое исполнение и категория размещения блока управления, предназначенного для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом – О4.1.

    Характеристики

    Технические характеристики
    Наименование Значения
    Род тока питающей сети переменный, постоянный
    Напряжение, В
    Частота тока, Гц 50±1, 60±1
    Вид управления автоматический
    Режим работы продолжительный
    Кол-во срабатываний 1
    Диапазон регулирования времени работы привода, с  7,5;15;30;60;120;240;480

    Диапазон регулирования паузы смазочного цикла

    • по времени, мин
    • по кол-ву ходов. импульсы



    0,25;0,5;1;2;4;8;16;32;64;128;256;512

    1;2;4;8;16;32;64;128;256;512;1024;2048

    Частота вкл. гидравлического, пневматического приводов смазочного насоса, команд/мин 8
    Мощность, Вт 4
    Степень защиты IP54
    Вес, кг 0,5

    На выходе коммутируемый ток, А:

    • при напряжении 24 В;
    • при напряжении 127 В.



    0,5

    0,3

    Схемы

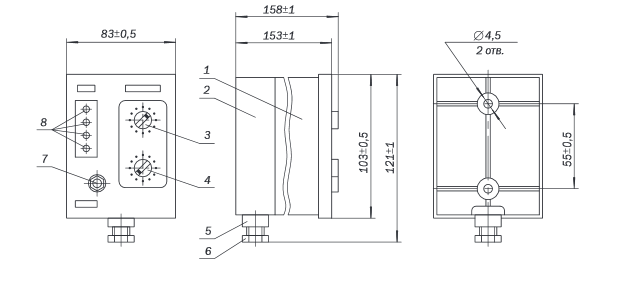

    Рис.1 Схема блока управления БПВ-31М

    1. Блок
    2. колодка монтажная
    3. переключатель
    4. переключатель
    5. штуцер
    6. гайка
    7. кнопка
    8. индикаторы
