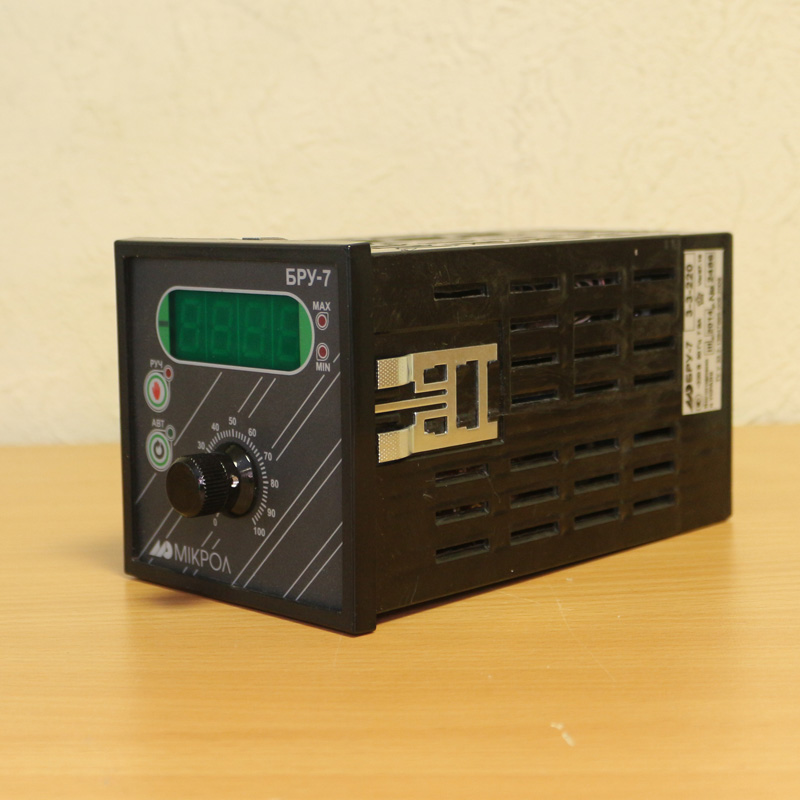

Блок БРУ-7
Описание
Блок для ручного типа управления БРУ-7 или БРУ-7К1 используется в электрических цепях, для произведения переключения с одной цепи на другую в различных устройствах.
Об оборудовании
Данные блоки используются в системах автоматизации на предприятиях различных отраслей. Там они устанавливаются в локальную или комплексную систему автоматизации. В самой системе он работает как станция для обеспечения ручного типа управления. При помощи нашего устройства можно управлять любым типом исполнительного механизма, либо даже ручным задатчиком, который работает с аналоговым типом сигнала и имеет индикацию. Уникальность нашего прибора заключается в наличии изоляции, которая выполнена в гальваническом исполнении. Изоляция находится между всеми выходами и входами, а так же в промежности цепи питания и интерфейса. Используя БРУ-7 или БРУ-7К1 можно заниматься индикацией режима рабочего состояния, можно измерять и индицировать технологические параметры.
Обозначение
Блок БРУ-7(7К1) – А – Б – ВВ - Г.
А – тип кода на входе. Код 1 – 0…5 миллиампер; код 2 – 0…20 миллиампер; код 3 – 4…20 миллиампер; код 4 – 0…10 Вольт.
Б – тип кода на выходе. Код 1 – 0…5 миллиампер; код 2 – 0…20 миллиампер; код 3 – 4…20 миллиампер; код 4 – 0…10 Вольт.
ВВ – значение питания: 220 Вольт с переменным током; 24 Вольта с постоянным током.
Г – тип КБЗ. Если там 0 – КБЗ нет; если 0,75 то это КБЗ-24-19-0,75.
Назначение
Для вычисления или индикации технологических показателей используют наше устройство. При этом сигнализация отклонений работает в нормальном режиме. Можно переключать управление с ручного режима на автоматический режим, можно переключать в обратном порядке. Произведение индикации всех режим рабочего управления. Используется как задатчик, ручного типа, для работы с аналоговыми сигналами.
В рабочем процессе может происходит измерение любого физического параметра, который входит в систему. Среди параметров могут быть давление или расход, температура или уровень. После попадания в наше устройство сигнал обрабатывается, преобразовывается и происходит отображение его показателя на встроенный цифровой индикатор. Далее происходит формирование выходного сигнала сигнализации. Для этого на передней части панели расположены специальные индикаторы, которые отвечают за сигнализацию за все зоны опасного типа.
Возможности
- Произведение калибровки цифрового типа в измерительном канале.
- Произведение масштабирования шкалы всех вычисляемых параметров.
- Фильтрация по цифровому принципу.
- Можно извлекать из показаний показатель корня квадратного.
- Входной сигнал проходит линеаризацию по точкам в количестве 16 штук.
- Можно производить светодиодную индикацию двух возможных режимов работы.
- Рабочий процесс защищается от возможного, не нужного изменения рабочих параметров.
- В случае исчезновения питания, все рабочие параметры сохраняются на времени отключения.
Характеристики

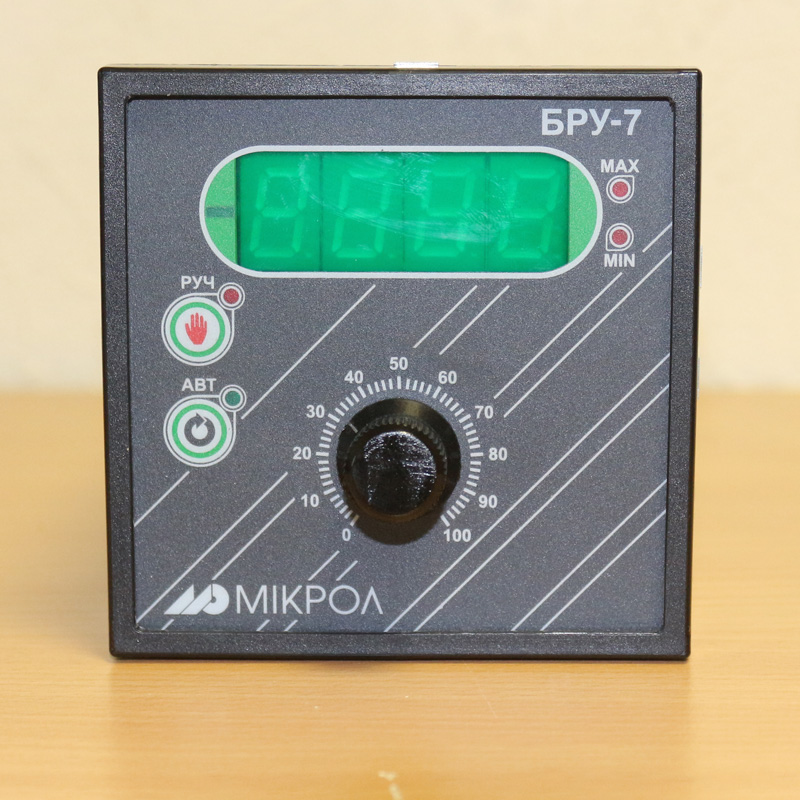

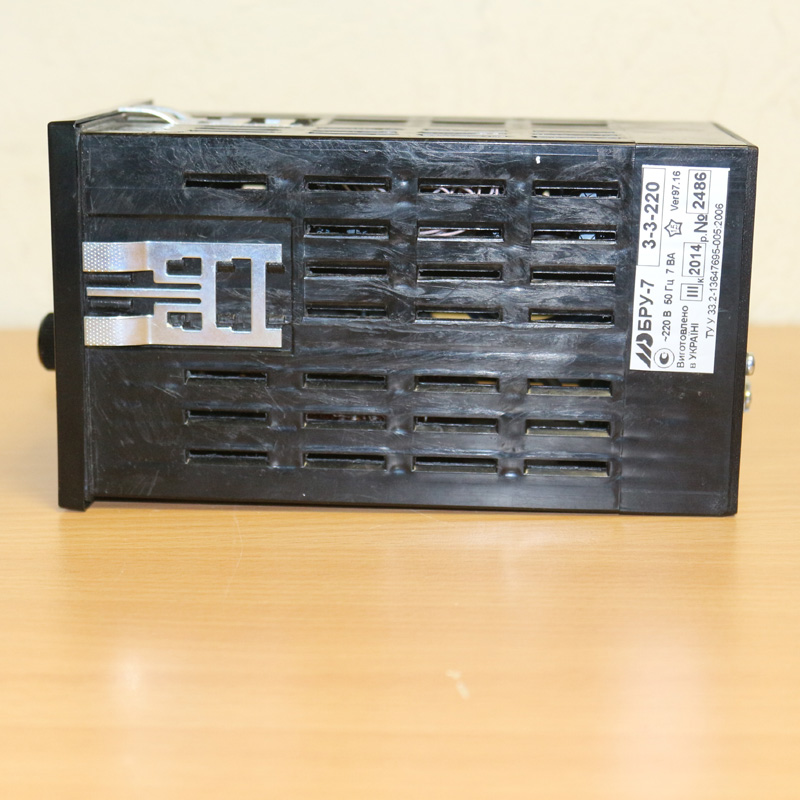

- Блок БРУ7 имеет корпус, где передняя панель имеет размеры 9,6 х 9,6 см. Глубина для монтажа имеет размер 19,0 см.
- Вес модели 7 равен 1 000 грамм.

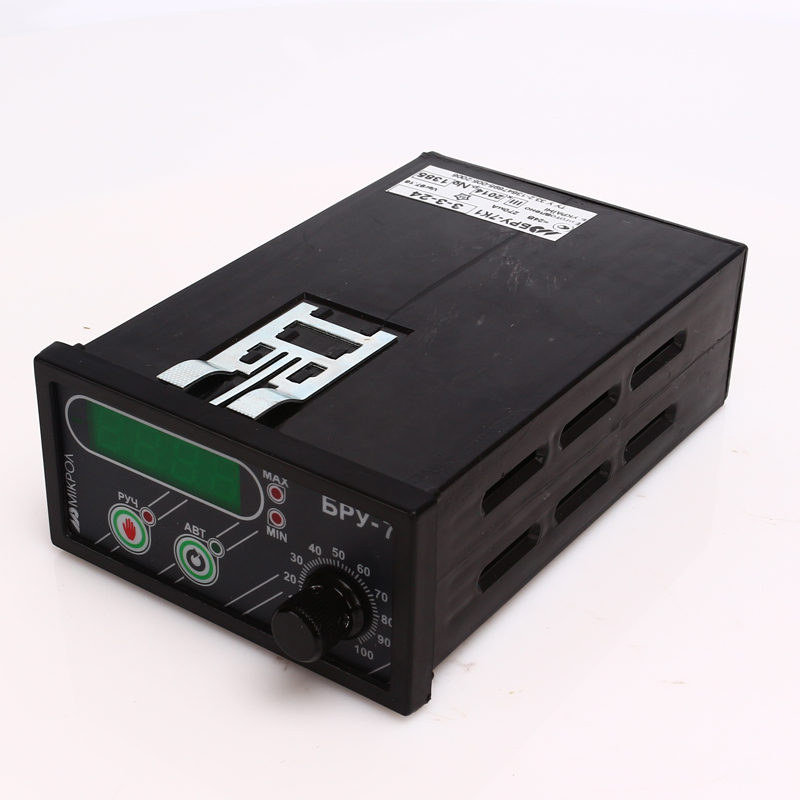

- Блок БРУ7К1 имеет корпус, где передняя панель имеет размеры 4,8 х 9,6 см. Глубина для монтажа имеет размер 17,0 см.
- Вес модели 7К1 равен 330 грамм.
- Потребление тока в размере 150 миллиампер (максимально допустимое значение).
- Сигнал на входе имеет разные пределы работы. Код № 1 – сопротивление 400,0 Ом. Код № 2 – сопротивление 100,0 Ом. Код № 3 – сопротивление 100,0 Ом. Код № 4 – сопротивление 25,0 килоОм.
- Сигнал на выходе может иметь диапазоны. При сопротивлении меньше 2000,0 Ом код имеет марку 1. При сопротивлении меньше 500,0 Ом код имеет марку 2. При сопротивлении меньше 500,0 Ом код имеет марку 3. При сопротивлении больше 2000,0 Ом код имеет марку 4.
- Точность индикации равна 0,01 %.
- Измерение занимается в среднем 0,1 секунды.
- Сигнал на выходе имеет пределы рабочего состояния: от 0 до 5 миллиампер; от 0 до 20 миллиампер; от 4 до 20 миллиампер.
- Установка рабочей задачи имеет предел измерения от 0 % до 100 %.
- Погрешность при измерении может иметь размер 0,2 %.
- Цифровой индикатор имеет 4 разряда.
- Высота выводимой цифры на светодиодном индикаторе имеет размер 1,4 см.
- Диапазон температуры для помещения: от – 42 до +73 градусов.
Комплектация
- Блок ручного управления;
- пульт инженерный ПУ-57-02;
- блок коммутации БКС-4;
- соединитель КБЗ-24-19-0,75 (клеммно-блочный тип);
- паспорт.
