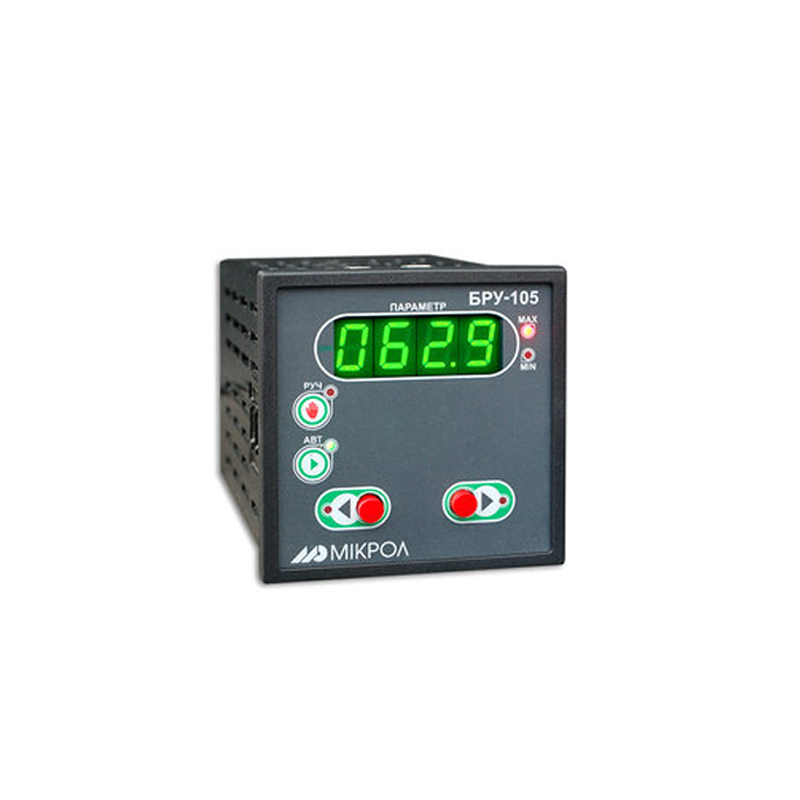

Блок ручного управления БРУ-105

Average: 9 (1 vote)
Категория:

Блок ручного управления БРУ-105 предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:

  • блока ручного задатчика импульсных сигналов "больше"-"меньше";
  • блока ручного управления импульсным исполнительным механизмом для ручного или дистанционного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели или внешних сигналов.

Эксплуатация

Оптимальными условиями для использования блока ручного управления БРУ-105 являются:

  • температура окружающей среды от -40°С до +70°С,
  • атмосферное давление от 85 до 106,7 кПа,
  • вибрация с частотой до 60Гц / до 0,1мм.

Структура условного обозначения

Блоки ручного управления БРУ-105 маркируются так: БРУ-105-A-U-L-P, где:

  • A - код аналогового входного сигнала:
    • 1 - Постоянный ток от 0 мА до 5 мА,
    • 2 - Постоянный ток от 0 мА до 20 мА,
    • 3 - Постоянный ток от 4 мА до 20 мА,
    • 4 - Напряжение постоянного тока от 0 В до 10 В.
  • U - напряжение питания:
    • 220 - 220 В переменного тока,
    • 24 - 24 В постоянного тока.
  • L - исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
    • UA - украинское,
    • EN - английское.
  • P - полярность сигналов управления и индикации:
    • 1 - полярность сигнала дистанционного управления руч./авт. -24 В, полярность управляющих сигналов "Больше"-"Меньше" -24 В, полярность индикации "Больше"-"Меньше" +24 В,
    • 2 - полярность сигнала дистанционного управления руч./авт. +24 В, полярность управляющих сигналов "Больше"-"Меньше" +24 В, полярность индикации "Больше"-"Меньше" -24 В.
Техническая характеристика Значение
Аналоговые входные сигналы
Количество аналоговых входов 1
Типы входных аналоговых сигналов
унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Разрешающая способность АЦП 16 разрядов
Гальваническая изоляция Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В
Предел допускаемой основной приведенной погрешности измерения входных параметров ≤ 0.2 %
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды < 0.2 % / 10 °С
Период измерения, не более 0.1 сек
Цифровая индикация
Точность индикации ±0,01%
Высота цифр светодиодных индикаторов 20 мм
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания БРУ-105:
переменного тока ~ от 100 В до 242 В, 50 Гц
постоянного тока = от 18 В до 36 В
Потребляемая мощность от сети переменного тока, не более: ≤ 8.0 ВА
Ток потребления по питанию 24В, не более: не более 160 мА
Напряжение питания БРУ-15:
постоянного тока = от 18 В до 36 В
Потребляемый ток по питанию 24 В ≤ 200 мА
Корпус. Условия эксплуатации
Тип корпуса Корпус для утопленного щитового монтажа, IP30
Корпус (ВхШхГ):
БРУ-15 48 х 96 х 162 мм
БРУ-105 96 х 96 х 189 мм
Монтажная глубина:
БРУ-15 170 мм max
БРУ-105 190 мм max
Масса блока, не более
БРУ-15 350г
БРУ-105 550г
