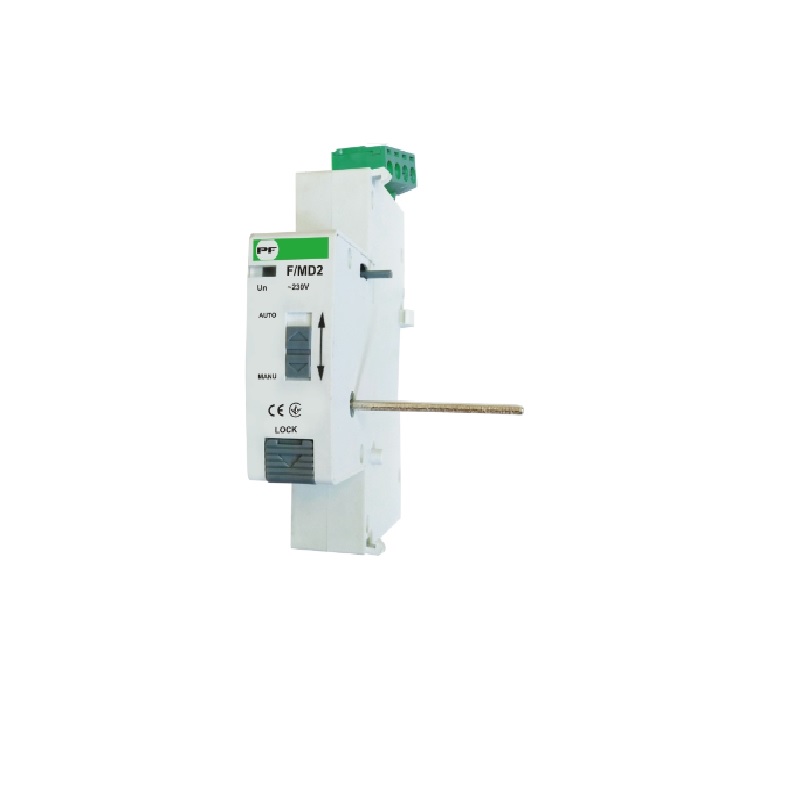

Блок дистанционного управления F/MD2
Описание
Блок дистанционного управления F/MD2 используется в системах АВР, автоматизации производственных комплексов и систем «Умный дом» для дистанционного управления автоматическим выключателем в режимах включения и отключения.
Характеристики
| Стандарт | IEC/EN 60947-1 |
| Использование с автоматическим выключателем | FB2-63 (Standart) |
| Номинальная частота, Hz | 50/60 |
| Номинальное напряжение Ue, V | ~230 |
| Коммутационная износостойкость (количество циклов вкл./откл.) |
8 000/10 000 (электрическая/механическая) |
| Входная мощность, W | 1 (режим ожидания), 20 (активный режим) |
| Номинальное напряжение изоляции Ui, V | 500 |
| Номинальная импульсное напряжение Uimp, V | 4 000 |
| Cтепень защиты | IP20 |
| Пересечение проводников, подключаются, mm² | до 2.5 |
| Момент зажима болтов, Nm | 0.8 |
| Сторона подключения | с левой стороны |
| Рабочее положение | любое |
| Высота над уровнем моря, m | 2 000 |
| Диапазон рабочих температур, °C | -25...+55 |
| Температура хранения, °C | -25...+70 |
Схемы

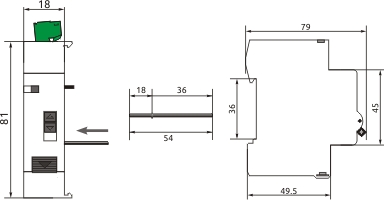

Рис.1. Габаритный чертеж блока дистанционного управления F/MD2
Рис.2. Принципиальная схема блока дистанционного управления F/MD2
