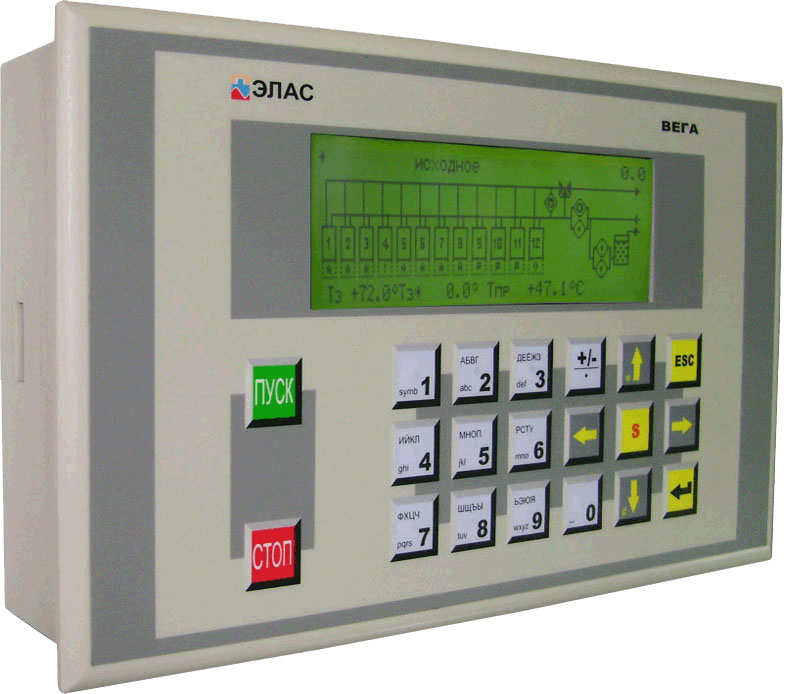

Описание
Блок автоматического управления "Вега-Модуль 4" используется для организации удаленного управления различными технологическими процессами.
Блок выпускается в пластмассовом корпусе, с расположенной, внутри, платой управления.
Устройство и работа Вега-Модуля 4
В состав блока входит несколько независимых систем:
- Автоматика обеспечения безопасности.
- Системы сигнализации об аварийных ситуациях.
- Системы технологической сигнализации.
- Системы управления технологическими параметрами и режимами работы технологического оборудования.
Для обеспечения связи сервисными организациями и удаленного контроля предусмотрена возможность объединения нескольких блоков в систему мониторинга – «Диспетчер».
С помощью системы, имеется возможность контроля множества технологических параметров подключенного оборудования, при этом предоставление информации может происходить как в текстовом, так и в графическом виде. Для обеспечения комплексного управления имеется возможность регистрации нескольких блоков на одного пользователя.
Характеристики
Для организации контроля, в зависимости от времени суток, или текущей даты в блоке предусмотрены встроенные часы с автономным, литиевым, источником питания. \
Блок Вега-Модуль 4 работает по характеристикам физических величин:
|
№ п\п |
Характеристика |
Значение |
|
1 |
Питающее напряжение, В |
=24 |
|
2 |
Количество входных каналов, шт. |
14 (7 релейных+7симмисторов) |
|
3 |
Допустимый ток на вход, А |
2 |
|
4 |
Количество дискретных входов, шт. (0…10В / 0...20мА) |
16 |
|
5 |
Количество аналоговых входов, шт. (0…10В / 0…20мА) |
4 |
|
6 |
Измерение температуры, терморезисторами |
6 каналов (ТСМ50, ТСП50, ТСМ100, ТСП100, Pt100, Гр.21, Гр.23) |
|
7 |
Вывод информации |
Монохромный, разрешение - 240х 64 |
|
8 |
Коммуникационные порты |
Порт 1 - RS232 или RS485 (протокол ModbusRTU, Slave) Порт 2 - RS232 или RS485 (протокол ModbusRTU, Master) Порт 3 – RS232 или RS485 (GSM модем) |
|
9 |
Вес устройства, кг |
2 |
|
10 |
Используемая мощность, ВА |
25 |

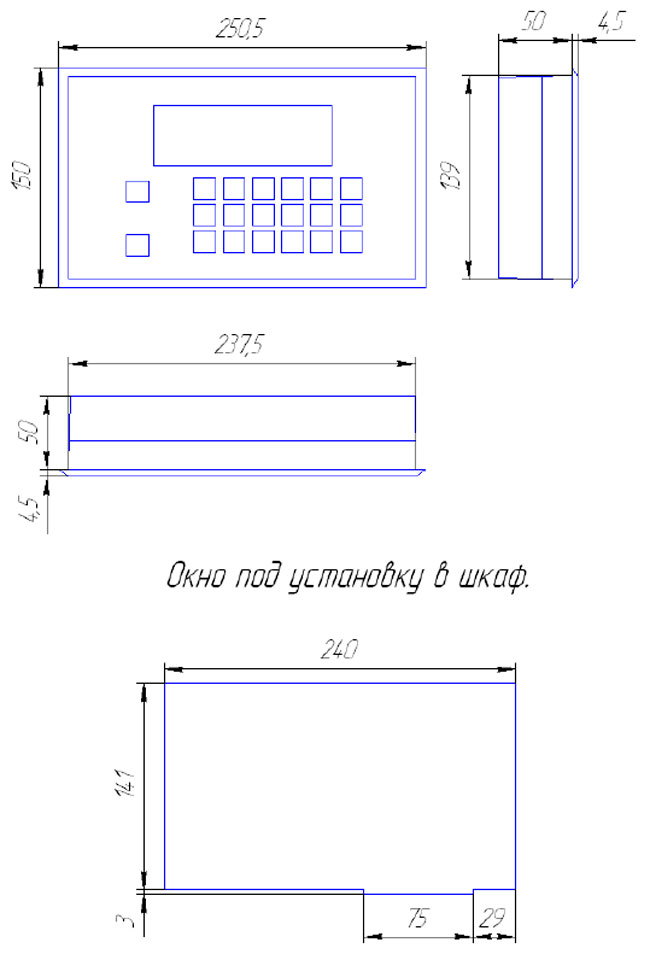

Размеры устройства
По требованию заказчика устройство, дополнительно, может поставляться с поддержкой интерфейса – HART, а также оборудовано портом - 10/100BaseT Ethernet.
Бесперебойная эксплуатация устройства возможна при соблюдении пар аметров окружающей среды:
- Температура окружающего воздуха от +5 до +50.
- Относительная влажность – 30-80 %.
- Максимально допустимая вибрация – 25 Гц, амплитуда – 0,1 мм.
Комплектация
Блок поставляется в следующей комплектации:
- Блок управления.
- Разъем для подключения блока.
- Паспорт устройства.
- Инструкция пользователя.
