Блок управления БУ-2ТМИ

Голосов: 1
Документация:
Паспорт(1.02 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок управления БУ-2ТМИ для тестомесильной машины типа Л4-ХИТ (Интенсив - 200). Устройство имеет цифровую индикацию и три канала управления.

Устройство и работа

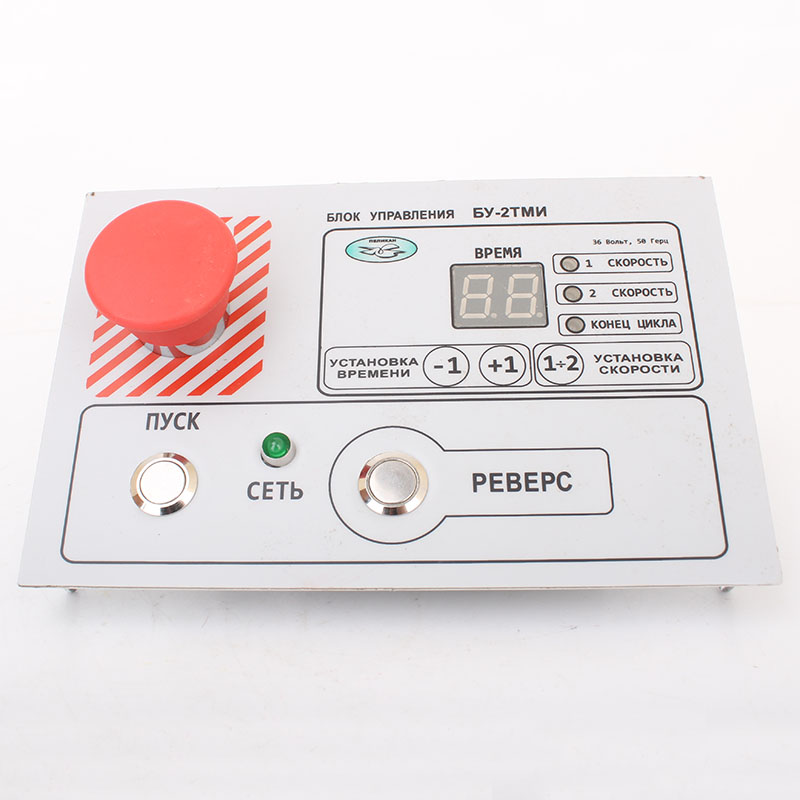

Блок производится в исполнении,предназначенном для встраивания в электрический ящик управления тестомесом Л4-ХИТ. На лицевой панели БУ-2ТМИ расположены

  • кнопка "Пуск" и индикатор наличия питающего напряжения;
  • кнопка включения реверса электропривода;
  • псевдосенсорные кнопки установки времени работы таймера с шагом 1 мин в диапазоне 1÷30 мин, с возможностью выбора времени в большую и меньшую стороны, а также переключения скорости привода тестомесильного инструмента;
  • цифровое табло таймера и светодиодные единичные индикаторы режимов работы;
  • кнопка "Стоп" для аварийной остановки машины.

Характеристики

Количество каналов управления 3
Дискретность установки времени, мин 1
Временной диапазон, мин. 1÷30
Напряжение питания, В 36
Ток управления при 36В, 50Гц, А, не более 2
Диапазон рабочих температур, С 0÷ +50
Время хранения значений заданных

интервалов времени, час, не более



48

Габаритные размеры, мм 193х125х95
Масса, кг, не более 0,6

Схемы

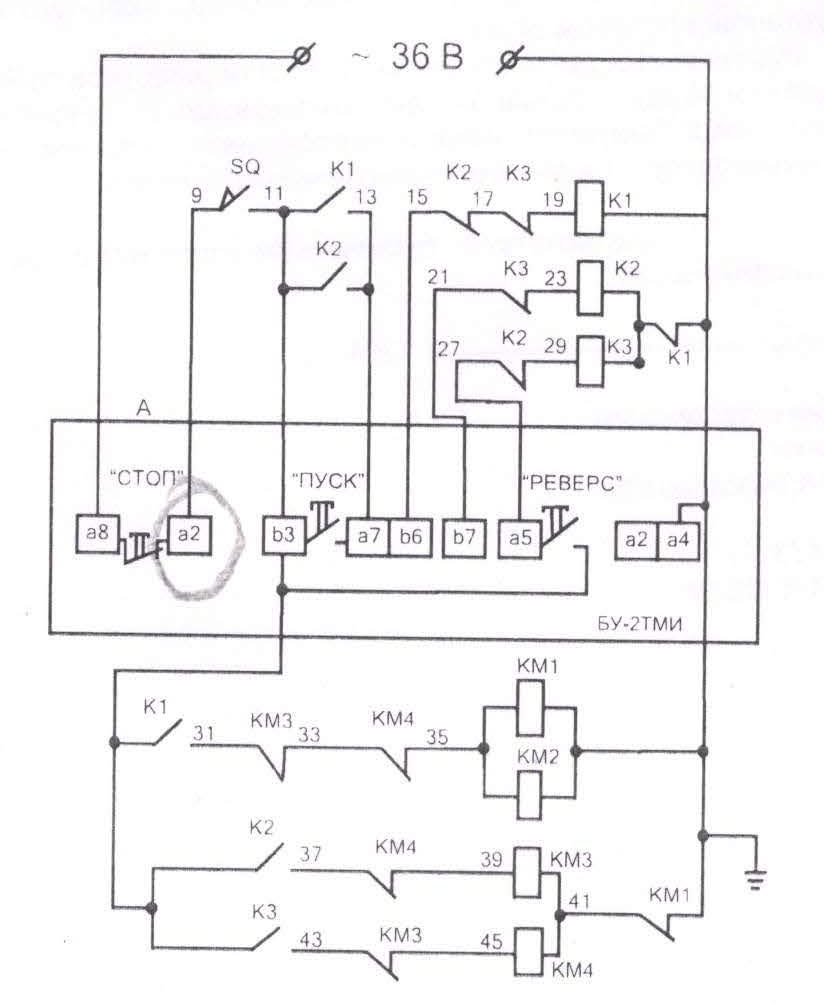

"Схема блока управления"

Рис.1 Схема блока управления

Комплектация

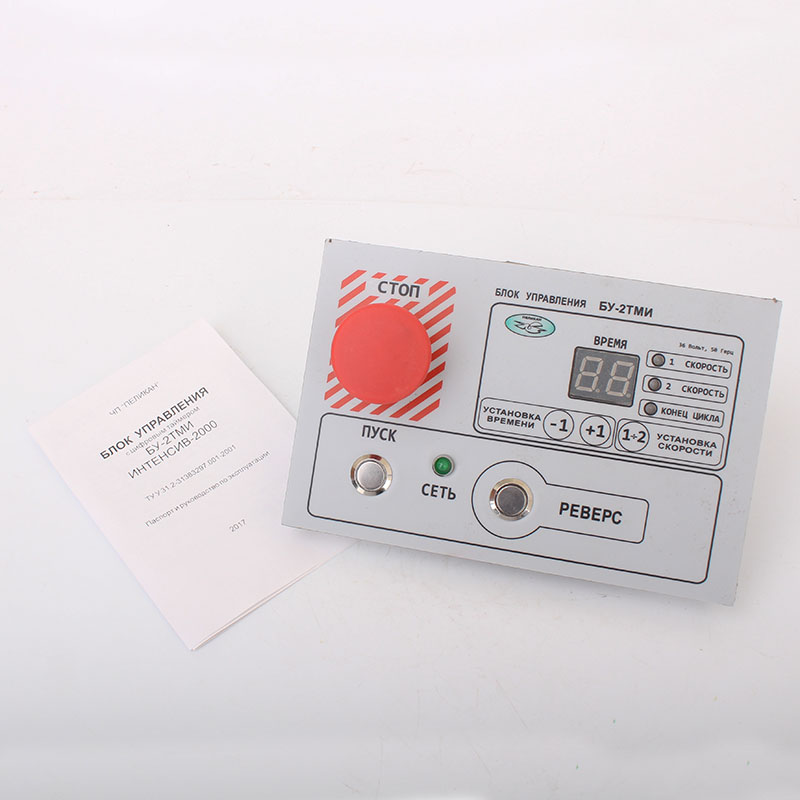

  • БУ с цифровым таймером - 1 шт
  • Розетка РП 14-16 - 1 шт
  • Паспорт и руководство по эксплуатации - 1 шт
