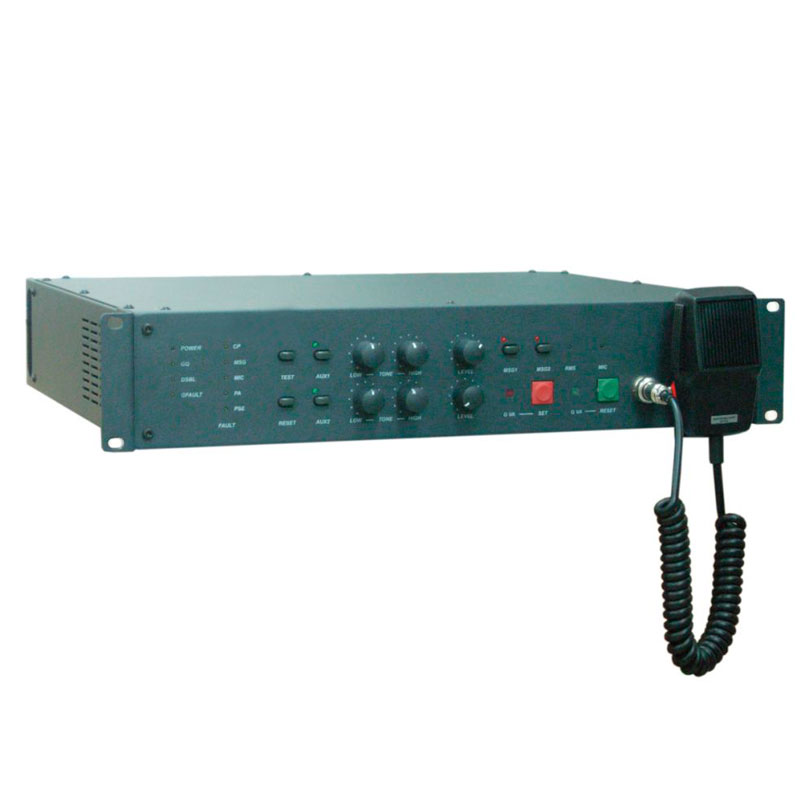

Блок управления и индикации ЦДП02-120
Описание
Блок управления и индикации ЦДП02-120 предназначен для воспроизведения заранее записанных сообщений и управления компонентами оборудования.
Устройство и принцип действия
В автоматическом режиме активация блока происходит при поступлении сигналов запуска по линиям ППКП на блок коммутации и контроля. Обработка сигналов запуска производится блоком управления и индикации речевого оповещения.
Узел формирования сообщений преобразует предварительно записанные цифровые сообщения в аналоговый сигнал, который через контроллер сигналов и согласующий трансформатор поступает на усилители мощности.
Центральный процессор блока ЦДП02-120 обеспечивает управление всеми режимами работы, контроль и индикацию неисправностей. Информация о состоянии оборудования и его компонентов отображается на передних панелях светодиодными индикаторами и передачей тональных сигналов.
В режиме ручного управления оборудованием, с помощью органов управления, которые расположены на передней панели, аналогично работе оборудования в автоматическом режиме. При необходимости передачи сообщений с аварийного микрофона необходимо перевести оборудование в режим оповещения, взять в руку микрофон и нажать боковую клавишу.
| Параметры | Значение |
| Общая длительность сообщений, с, не более | 250 |
| Время хранения записанной информации, лет, не менее | 10 |
| Количество записанных сообщений | 6 |
| Количество записанных сигналов привлечения внимания | 4 |
| Количество подключаемых микрофонных пультов, шт, не более | 5 |
| Напряжение питания постоянного тока, В | 24 |
| Диапазон воспроизводимых частот, Гц, не уже | 80-18000 |
| Отношение сигнал/шум линейного входа, дБ, не менее | 80 |
| Количество линейных входов | 2 |
| Регулировка тембра низких частот, дБ, не менее | ± 10 |
| Регулировка тембра высоких частот, дБ, не менее | ± 10 |
| Чувствительность линейного входа, мВ, не более | 300 |
| Потребляемая мощность, ВА, не более | 30 |
| Габаритные размеры, мм, не более | 483х88х350 |
| Занимаемое место в коммутационном шкафу, юнитов | 2 |
| Масса блока ЦДП02-120, кг, не более | 3 |
