Описание
Пульт контроля блока Вега-Модуль 2 востребован для проверки работоспособности блоков управления в целом, а также их отдельных элементов.

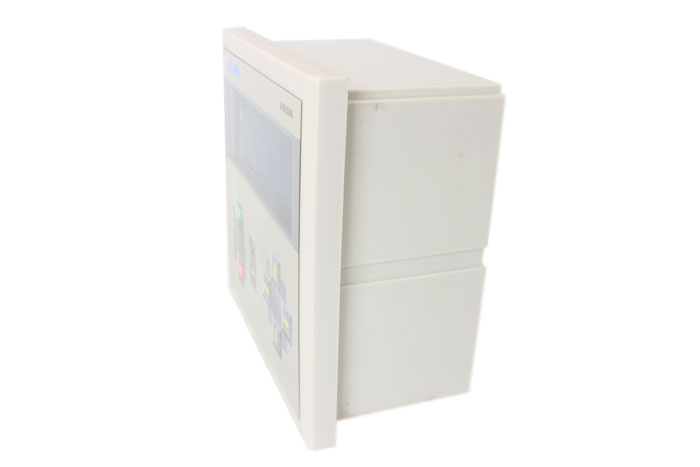

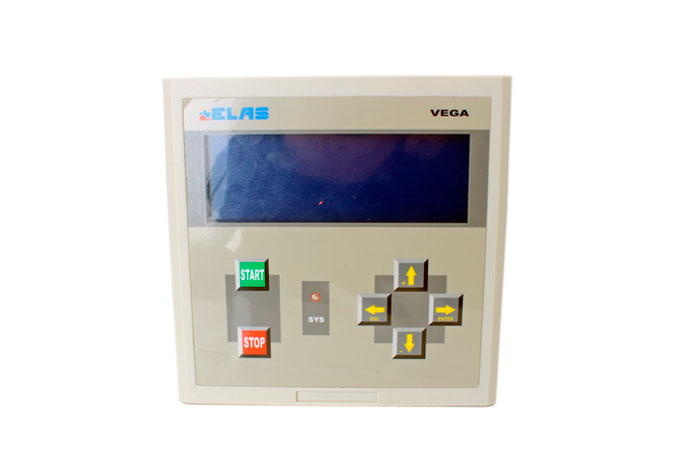

Электронные элементы блока заключены в пластиковый корпус, на лицевой панели которого расположены сигнальные светодиоды, регуляторы и переключатели для изменения контролируемых параметров.
Устройства и работа пульта

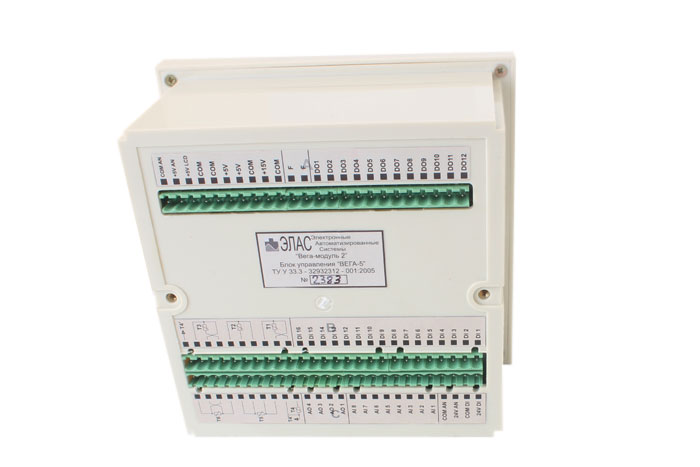

Для проверки работоспособности контролируемого устройства, к соответствующим входам блока, подключаются разъемы, соответствующие тем конструктивным частям контролируемого устройства, работоспособность которых требуется проверить.
Соответствие измерительных цепей блока, заявленным параметрам, проверяется путем имитации входящих сигналов, полностью соответствующих сигналам от терморезисторов. В результате подачи эталонного сигнала на контрольном дисплее контролируемого блока должны появиться измеренные параметры, по которым и определяется точность измерения в стандартных условиях.
На лицевой панели пульта выведены индикаторы показывающее наличие выходного напряжения +10 или +24 В.
Предусмотрена возможность проверки входов подключения датчиком пламени УФД, для этого на входы подключения датчика, подается эталонный сигнал имитирующий сигнал от датчика. И по показаниям на дисплее блока определяется работоспособность соответствующих цепей. Также по свечению соответствующих индикаторов на лицевой панели пульта определяется работоспособность выходов.
Характеристики
Пульт блока Вега-Модуль 2 имеет такие рабочие функции:
|
№ п\п |
Характеристика |
Параметры |
|
1 |
Выключатели, для проверки дискретных входов |
16 |
|
2 |
Светодиоды для проверки дискретных выходов |
12 |
|
3 |
Переменные резисторы, для проверки аналоговых входов |
8 |
|
4 |
Переменные резисторы, для проверки входов подключения терморезисторов |
6 |
|
6 |
Индикаторы проверки аналоговых выходов |
4 |
С помощью пульта контроля можно проверять работоспособность выходов для подключения ультрафиолетового датчика пламени, также имеется возможность подачи напряжения - ~220В, для подключения датчика.
Пульт контроля может использоваться только при соответствии условий окружающей среды, описанным в паспорте устройства, в противном случае исправная работа пульта не гарантируется:
- Допустимая температура воздуха от -5 до +50 °С.
- Диапазон допустимой влажности – 30-80 %.
- Максимально допустимая вибрация – 25 Гц, с допустимыми колебаниями – 0,1 мм.
Комплектация

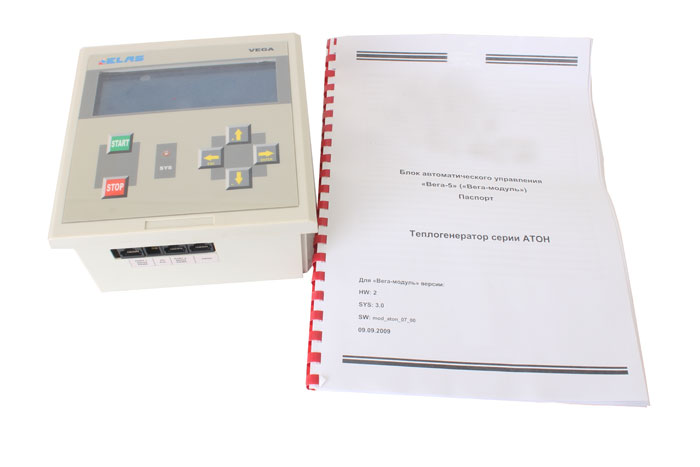

Пульт поставляется в следующей комплектации:
- Пульт контроля.
- Набор соединительных проводов, с разъемами
- Инструкция по применению.
- Паспорт устройства.
