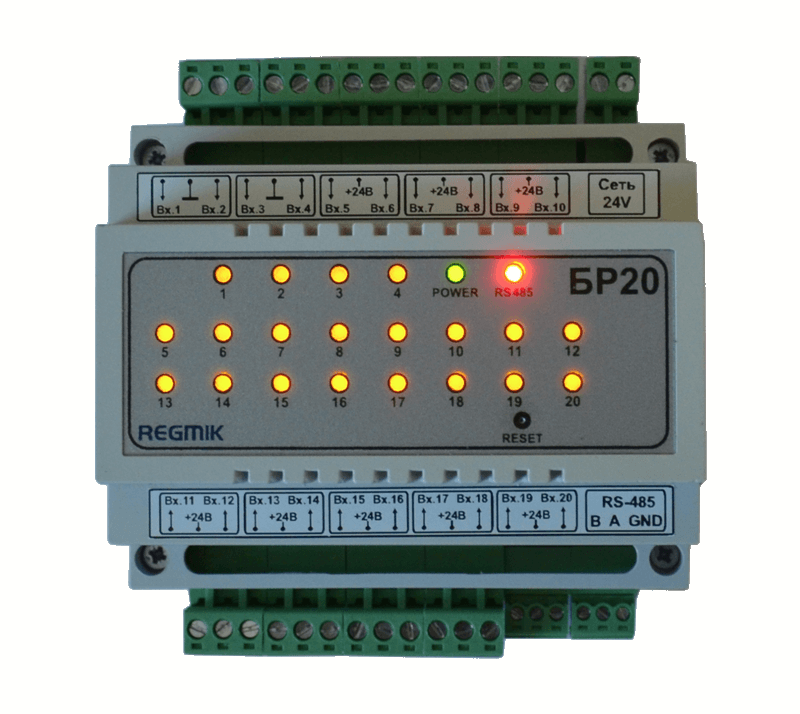

Блок расширения дискретных входов БР20

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок БР20 предназначен для коммутации исполнительных механизмов или получения аналоговых и релейных сигналов по средствам цифровой сети RS485 (протокол MODBUS RTU). Прибор может подключаться к любому «мастеру», будь то персональный компьютер или программируемый логический контроллер. Настройки прибора сохраняются в энергонезависимой памяти.

Структура условного обозначения
БР 8 1Р, 7С RS485 ИПИ Д6
Тип прибора:
БР- блок расширения

[N1]- общее количество каналов в приборе
2
3
8
13
15
20
Количество и типы выходных  устройств:
[N2] – количество К – ключ
[N3] – количество Р – реле
[N4] – количество ОС – оптосимистор
[N5] – количество С – симистор
[N6] – количество аналоговых выходов АН(неболее 2)
АН1 – от 0 до 1 В;
АН2 – от 0 до 10 В;
АН3 – от 0 до 5 В;
[N7] – количество аналоговых выходов АТ(неболее2)
АТ1 – от 0 до 5 мА;
АТ2  – от 0 до 20 мА;
АТ3  – от 4 до 20 мА.
Интерфейс связи с ПК:
RS485
RS485и – изоллированый
Тип блока питания прибора:
ИПИ – питание от сети переменного напряжения номиналом 90..240В
ИП24 – питание от источника постоянного напряжения номиналом 12..24В
Тип корпуса:
Д6

Характеристики

Количество каналов 20
Входы типа сухой контакт (СК) 20
Интерфейс RS 485 RS485, RS485и
Питание ИП24, ИПИ
