Блок для совершения управления выбранными тиристорами БУТ-3А применяется для управления оптотиристорами, технические характеристики которых предусматривают фазовое управление, а принцип работы данной системы предусматривает нагрузку тиристоров мощными 3-фазными ТЭНами.

Смысл создания

Блок БУТ-3А предназначен для организации управления тиристорами, в качестве нагрузки которых применяются ТЭНы. Наиболее эффективно это можно сделать при совместном использовании с БУТ-3М, что позволяет организовать автоматизированную систему управления технологическими процессами на производстве, в котором используются электрические нагревательные элементы.

Устройство и рабочий процесс

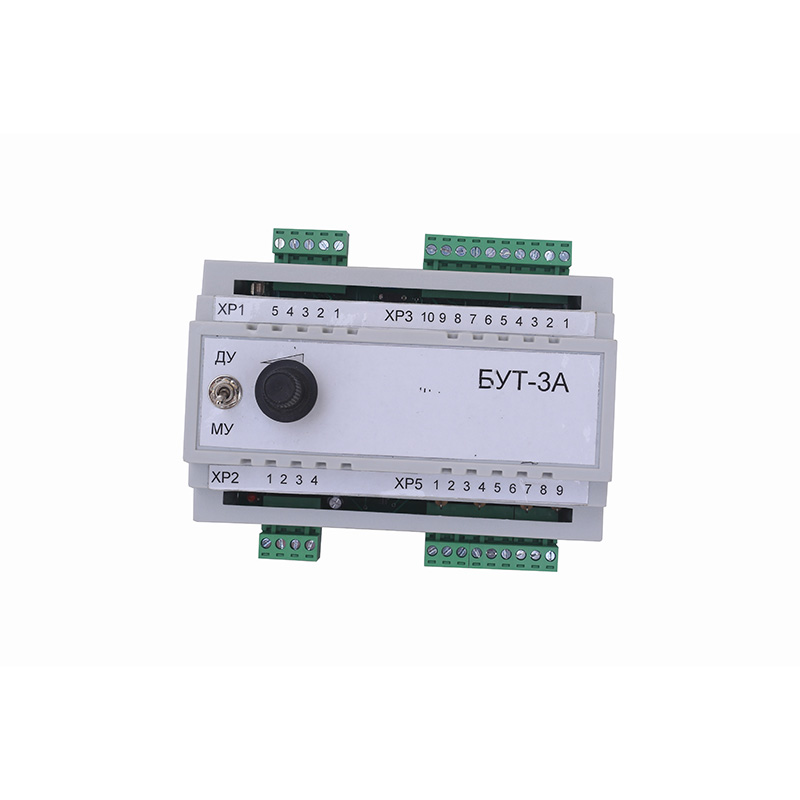

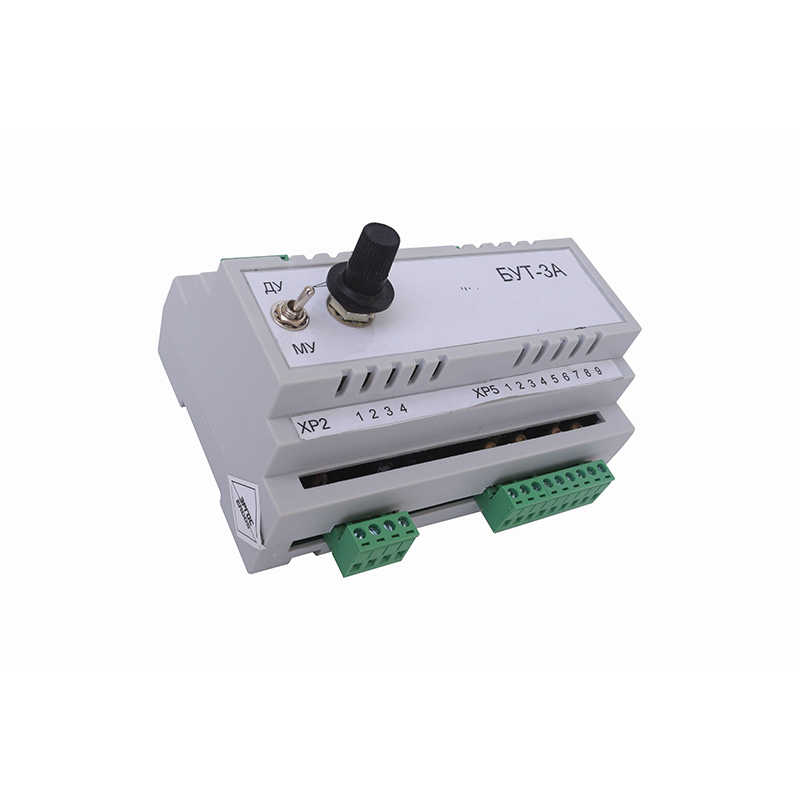

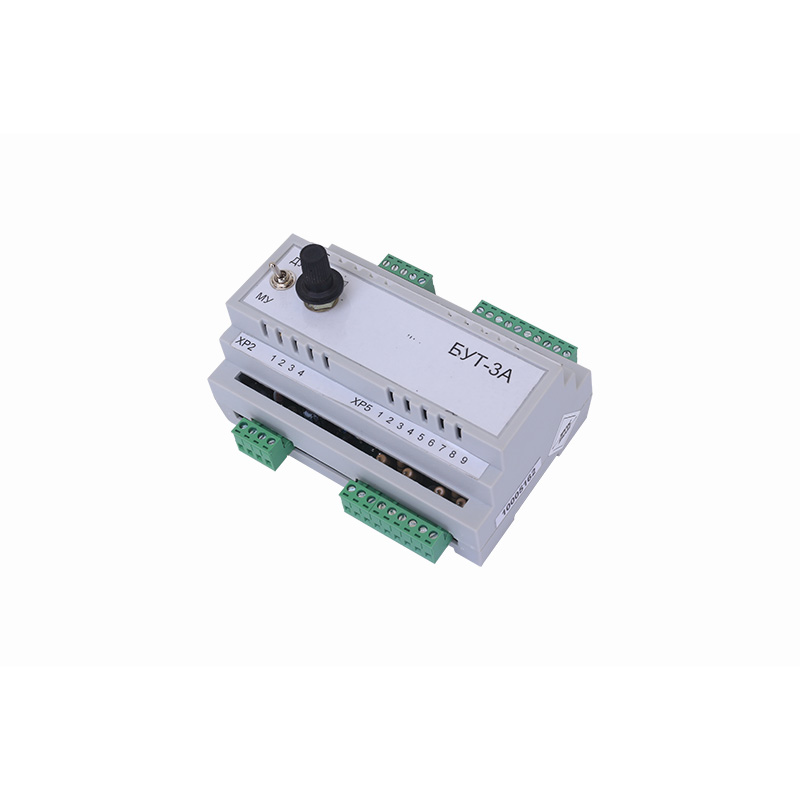

БУТ модель 3А выполнен в функционале самостоятельного блока, прямоугольный корпус которого изготовлен из пластика. На верхней лицевой стороне расположены ручки управления и индикация. На боковой поверхности имеются клеммные колодки для подключения напряжения, управляющих сигналов и элементов схемы. Блок проходит установку на DIN-рейку во внутренности электрических шкафов управления.

Изделие использует фазово-импульсную модуляцию для управления оптотиристорами, его промежуток изменения размера фазы во время включения составляет от 5 до 175 градусов. Изменение угла открытия задается внешним аналоговым сигналом, а при ручном управлении – внутренним. Схема устойчива к сетевым помехам, предусмотрена защита позволяющая отключать силовые регулирующие элементы при нагреве выше 80 °С.

Совместное использование БУТ-3А и БУТ-3М позволяет организовать АСУП и заменить устаревшие релейные системы управления и коммутации, что даёт возможность ограничить пусковые токи, добиться плавной регулировки мощности. Можно получить точную выдержку выбранной температуры объекта или теплоносителя при выполнении различных технологических и производственных процессов.

Система АСУП с использованием данного набора оборудования может быть реализована следующим образом. Управление идет через сигнал, подающийся термопреобразователем или несколькими. Лодин преобразователь должен отвечать за одну зону, используя ПИД-регулирование БУТ-3М. Блок получает токовый сигнал величиной 4 ÷ 20 мА от БУТ-3М, а так же создает управление над током, который поступает непосредственно на ТЭН. Это довольно точно поддерживает температурный показатель в контролируемой зоне или в заданных точках технологического процесса.

Входной ток задания

4 ÷ 20 mA

Диапазон регулирования фазы направленной на включения оптических тиристоров

4 ÷ 176 градусов

Способ регулирования

фазово-импульсная модуляция

Габариты изделия

140×120×80 мм

Вес блока

0,5 кг
