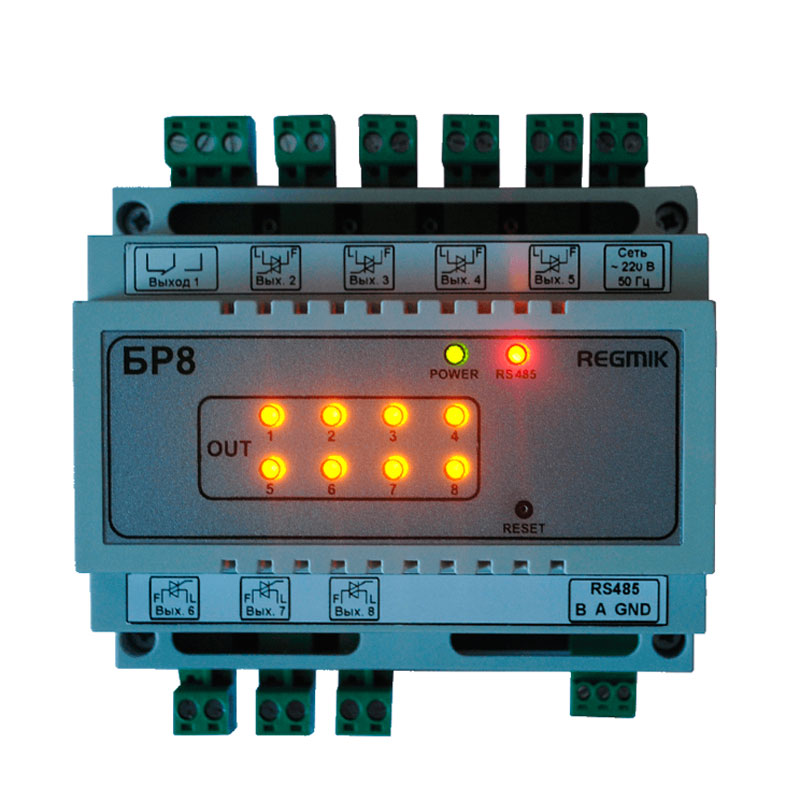

Блок расширения дискретных выходов БР8

Голосов: 1
Документация:
Паспорт(279.29 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок расширения выходов БР8 предназначен для включения/выключения сигнальных цепей, коммутации сигналов, включения/выключения сильноточных цепей, управления системами оповещения, активизации систем аварийной сигнализации и т.д. Рекомендуется для совместной работы с регуляторами, реле времени (РД8, РП8, РВ8) и другими ведущими приборами поддерживающий стандартный протокол обмена ModBus в сети RS-485.

Основные функции и режимы работы

  • блоки расширения являются независимым устройствами, имеющими интерфейс связи RS-485 с протоколом ModBus RTU, что позволяет использовать их совместно с приборами, выпускаемыми нашим предприятием, оборудованием других производителей, а также непосредственно под управлением персонального компьютера;
  • количество входов/выходов может быть увеличено за счет применения нескольких блоков расширения, подключенных к одному управляющему прибору. Такой подход обеспечивает расширение функциональных возможностей измерителей/регуляторов, высокую надежность и взаимозаменяемость;
  • прибор является ведомым устройством, т.е. нормальная работа прибора возможна только при подключении его к ведущему устройству (персональному компьютеру или микропроцессорной системе управления). Протоколом связи прибора и ведущего устройства является протокол Modbus RTU в сети RS-485;
  • пользователь может программно перенастраивать БР с помощью ведущего устройства, а именно:
    • номер прибора в сети;
    • скорость обмена данными;
    • количество бит данных;
    • вид паритета;
    • количество стоповых бит;
    • начальное состояние дискретных выходов;
    • состояния аналоговых выходов;
    • световая индикация режимов работы;
    • простой монтаж на DIN-рейку.

Характеристики

Напряжение питания, В 85..260
Потребляемая мощность, ВА 5
Ресурс контактной группы, пер. 100 тыс.
Диапазон рабочих температур, °С -25 … +55
Габаритные размеры,мм 89х105х66
Вес 0,35 кг
