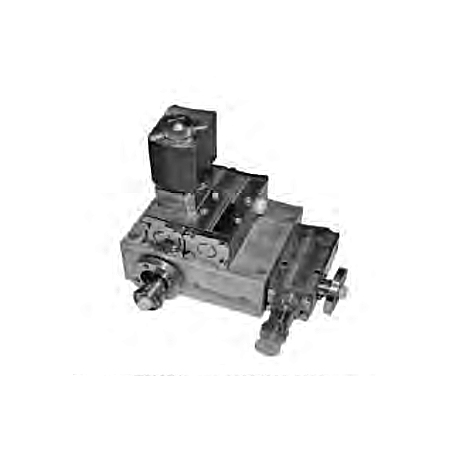

Блок управления УФ 96569-012.00.00

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Блок управления пневмоприводной арматурой УФ 96569-012.00.00 используется для управления пневматическими приводами, в том числе быстродействующей отсечной арматурой, в системах обеспечения АЭС.

Присоединение к трубопроводу

Блок управления УФ 96569-012.00.00 стыкуется с трубопроводом посредством фланцевого соединения и может устанавливаться в любом положении. Для сброса в дренаж используется закрепленная изогнутая труба.

Технические характеристики блока УФ 96569-012.00.00
Наименование параметра	Значение параметра
Технические условия	ТУ УЗ.22.14288275-070-2000
Место установки	Вне оболочки, обслуживаемые помещения
Тип привода	Однопозиционный электромагнит
Температура рабочей среды, °С	от -10 до +60
Расчетное давление, МПа	5,5
Рабочее давление, МПа	4,5 ±0,5
Номинальный диаметр	DN12
Допускаемая негерметичность относительно внешней среды, м³/мкПа/с, не выше	1,33
Допускаемая негерметичность относительно внешней среды, л/мкм рт.ст/с, не более	0,01
Пропуск среды в затворе, см³/час, не более: обратного клапана в положении подачи воздуха в пневмопривод в положении сброса воздуха из пневмопривода в дренаж	6,0 10,0 120,0
Вес, кг, не более	7,5
