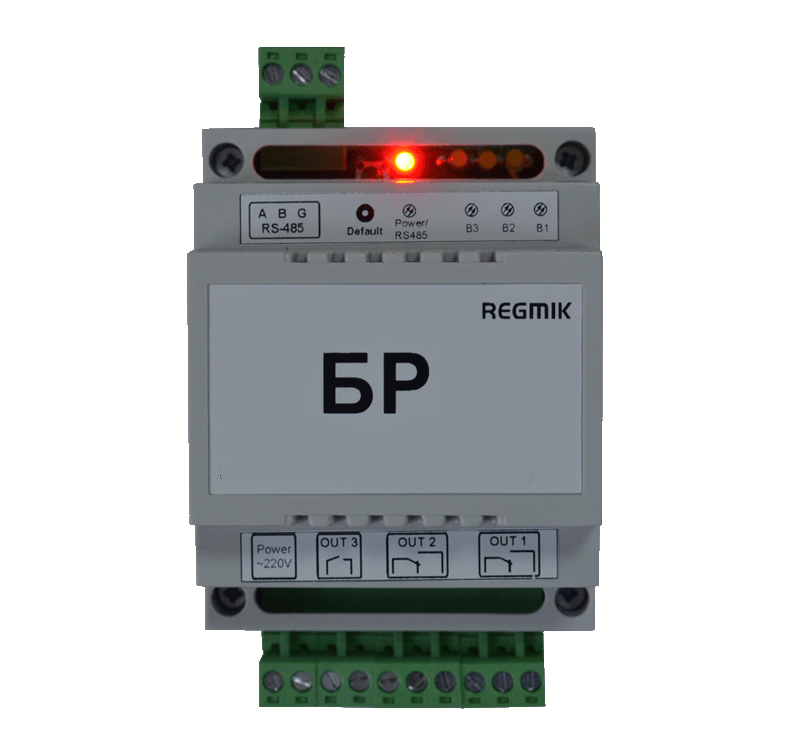

Блок расширения дискретных выходов БР2

Голосов: 1
Документация:
Паспорт(271.72 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок расширения выходов БР2 предназначен для подключения сигнальных цепей, коммутации сигналов, включения-выключения сильноточных цепей, управления системами оповещения, активизации систем аварийной сигнализации и т.д. Рекомендуется для совместной работы с ПК, специализированными контроллерами и другими ведущими приборами, поддерживающими стандартный протокол обмена ModBus RTU в сети RS-485.

Основные функции и режимы работы

  • блоки расширения являются независимым устройствами, имеющими интерфейс связи RS-485 с протоколом ModBus RTU, что позволяет использовать их совместно с приборами, выпускаемыми нашим предприятием, оборудованием других производителей, а также непосредственно под управлением персонального компьютера;
  • количество входов/выходов может быть увеличено за счет применения нескольких блоков расширения, подключенных к одному управляющему прибору. Такой подход обеспечивает расширение функциональных возможностей измерителей/регуляторов, высокую надежность и взаимозаменяемость;
  • прибор является ведомым устройством, т.е. нормальная работа прибора возможна только при подключении его к ведущему устройству (персональному компьютеру или микропроцессорной системе управления). Протоколом связи прибора и ведущего устройства является протокол Modbus RTU в сети RS-485;
  • пользователь может программно перенастраивать БР с помощью ведущего устройства, а именно:
  • номер прибора в сети;
  • скорость обмена данными;
  • количество бит данных;
  • вид паритета;
  • количество стоповых бит;
  • начальное состояние дискретных выходов;
  • световая индикация режимов работы;
  • простой монтаж на DIN-рейку.
Структура условного обозначения
БР 8 1Р, 7С RS485 ИПИ Д6
Тип прибора:
БР- блок расширения

[N1]- общее количество каналов в приборе
2
3
8
13
15
20
Количество и типы выходных  устройств:
[N2] – количество К – ключ
[N3] – количество Р – реле
[N4] – количество ОС – оптосимистор
[N5] – количество С – симистор
[N6] – количество аналоговых выходов АН(не более 2)
АН1 – от 0 до 1 В;
АН2 – от 0 до 10 В;
АН3 – от 0 до 5 В;
[N7] – количество аналоговых выходов АТ(неболее2)
АТ1 – от 0 до 5 мА;
АТ2 – от 0 до 20 мА;
АТ3 – от 4 до 20 мА.
Интерфейс связи с ПК:
RS485
RS485и – изолированный
Тип блока питания прибора:
ИПИ – питание от сети переменного напряжения номиналом 90..240В
ИП24 – питание от источника постоянного напряжения номиналом 12..24В
Тип корпуса:
Д6

Характеристики

Наименование Значение
Напряжение питания (переменного тока), В 100-240В
Частота сети, Гц 50 (±10)
Потребляемая мощность, Вт не более 5
Количество выходных устройств, шт. 2
Интерфейс связи с управляющим устройством RS-485
Гальваническая развязка RS-485 1000 B
