Блок чувствительных элементов БЧЭ

Блок чувствительных элементов для измерительного прибора СТХ-17 сделаны в двух модификациях: выносной датчик 5В5.064.577 и встроенный датчик 5В5.064.633

Назначение

Блок чувствительных элементов 5В5.064.577 и блок чувствительных элементов 5В5.064.633 предназначен для применения в качестве датчика в газоанализаторе СТХ-17, который используется для измерения довзрывоопасной концентрации паров горючих жидкостей, газов и их смесей в воздухе.

Прибор представляет собой устройство непрерывного действия для индивидуального использования. Область применения - сигнализатор СТХ-17: АЗС, коммунальные службы, предприятия газовой, нефтяной, химической промышленности и другие, в которых необходим контроль опасных по взрыву газов и паров.

Конструкция

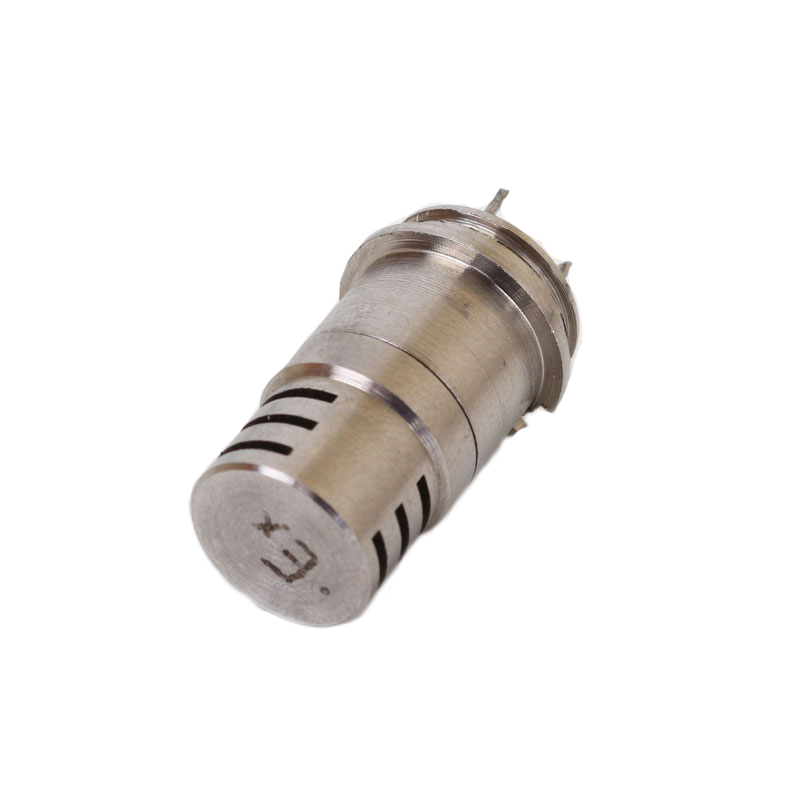

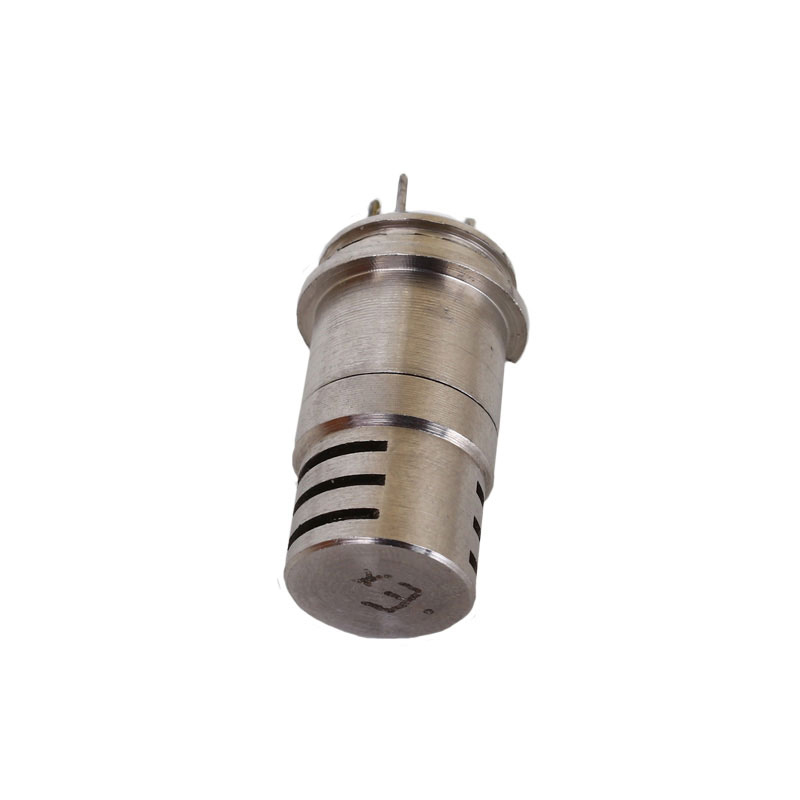

Блок чувствительных элементов СТХ-17 представляет собой металлическую трубку, внутри которой расположены чувствительные элементы: сравнительный и измерительный, между ними установлен металлический экран. Снизу трубка герметизирована двумя слоями заливки, состоящей из супергипса и клея, через который проходят выводы для подключения в электронную схему прибора.

Сверху одет и развальцован колпачок с двумя защитными сетками. Использование датчика с нарушениями целостности сетки и заливки запрещено. Взрывозащищённость датчика достигается путём герметизации со стороны монтажа в прибор, а также применением экрана между чувствительными элементами, двух слоёв защитной сетки и колпачка со щелевыми окнами для проникновения контролируемой среды внутрь БЧЭ.

Принцип работы датчика основан на измерении повышенной температуры платинового датчика, на поверхности которого происходит сгорание компонентов газа или смеси. Чувствительный измерительный элемент вместе со сравнительным включен в мост Уитстона, по разбалансу которого и производят оценку концентрации анализируемого горючего газа или пара в воздухе.

Модель 1

Блок 5В5.064.577

Модель 2

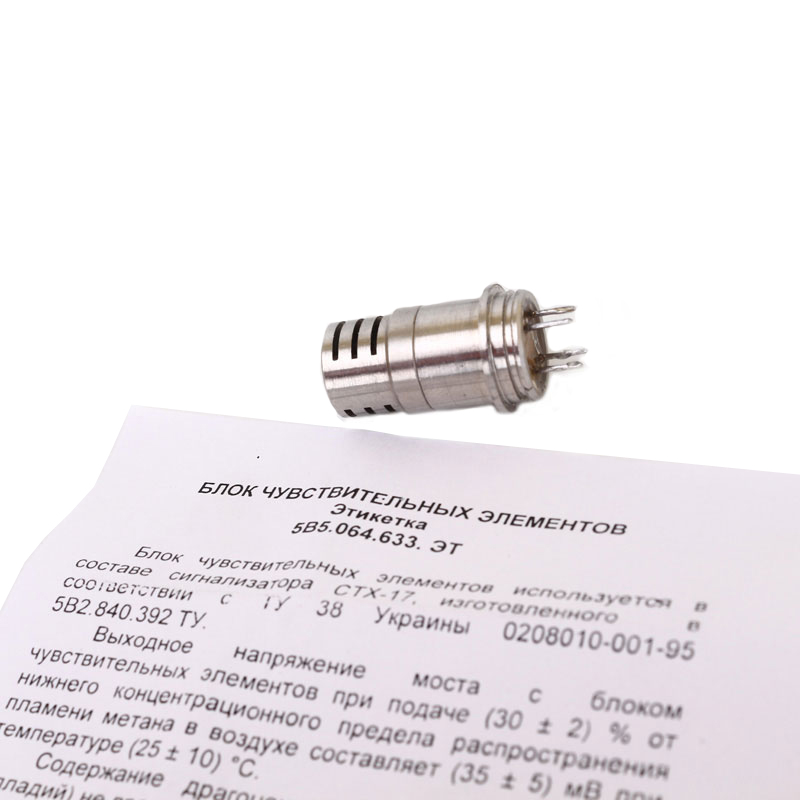

Блок 5В5.064.633

Напряжение питания

1,9 В

Допустимое отклонение питающего напряжения

0,05 В

Исполнение

взрывобезопасное

Рабочее положение

любое

Материал сетки и корпуса

сталь 12Х18Н10Т

Размер

Ø 14,5 мм, длина 70 мм

Сопротивление БЧЭ

3,15 Ом (при +20 °С)

Тип датчика

термохимический
