Блок БФВ-МК

Блок БФВ-МК является блоком с форсированным включением.

Об оборудовании

Блок серии БФВ-МК работает в вакуумном контакторе серии КМ17Р. Он управляет электромагнитным приводом в данном типе контакторов. Он обеспечивает форсированное включение данного контактора; автоматический процесс переключения катушки контактора, когда он находится в режиме удержания; стабилизирует ток катушки в режиме удержания.

В данное время наш блок полностью заменяет ранее произведенные блоки БФВ.

Условия для надежной эксплуатации

• Температура воздуха не должна опускаться ниже минус десяти градусов, и подниматься выше шестидесяти градусов.
• Блок имеет климатическое исполнение серии УХЛ-5.
• Необходимо надежно защищать оборудование от вибрационной нагрузки, которые могут повлечь за собой различные повреждения и некорректную работу.
• В пространстве можно устанавливать блок в удобном для персонала положении.

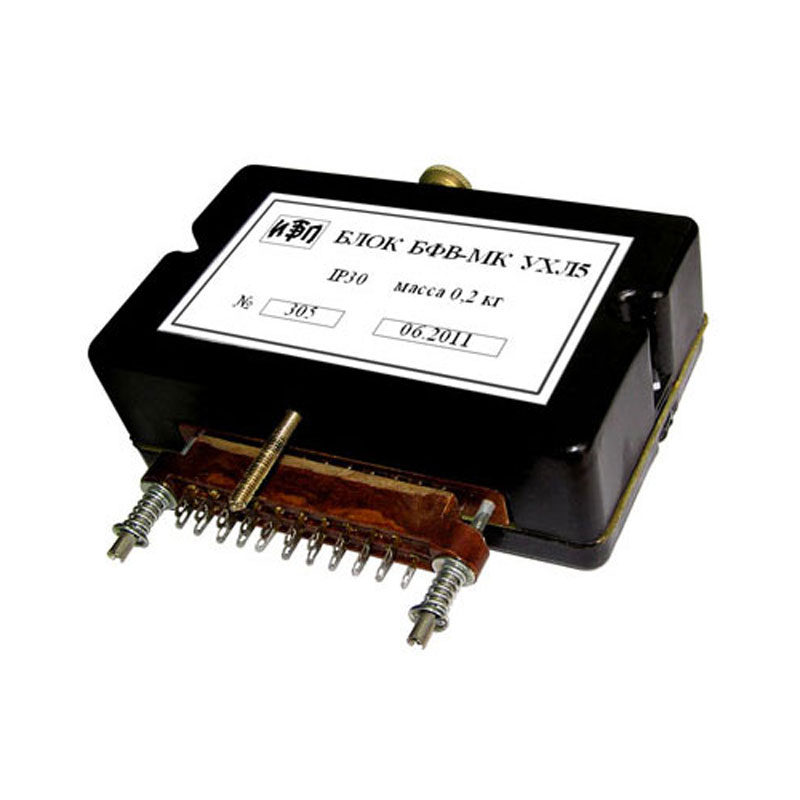

Внешний вид и рабочий процесс

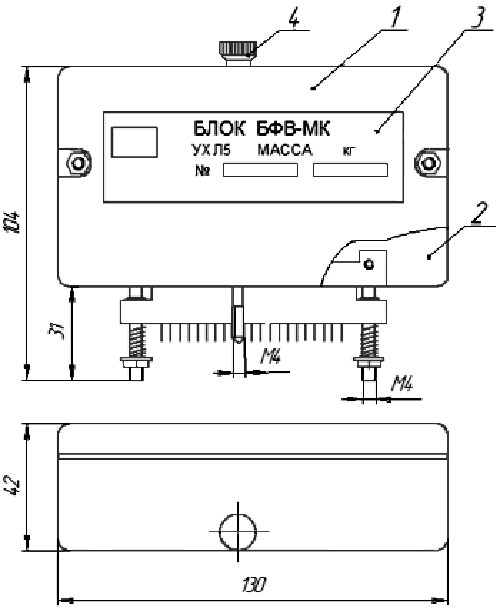

Внешний корпус блока изготавливается из пластмассовой основы. На его основании размещаются ключ для удобной и оперативной установки, плата с элементами, которая является печатной. Так же присутствует вилка соединителя.

Перед включением реле и симистор в блоке отключены. Когда замыкается контакт «К» в блоке ДУ, стабилизированное напряжение через контакты разъема поступает на рабочую катушку реле блока. Но параллельно микроконтроллер начинает следующий цикл работы: включается реле; форсированное включение; удержание по фазоимпульсному методу.

Во время изменения величины питающего напряжения, наш микроконтроллер подправляет угол отпирания работающего симистора. Благодаря этому стабилизируется текущее значение напряжения и ток нагрузки.
