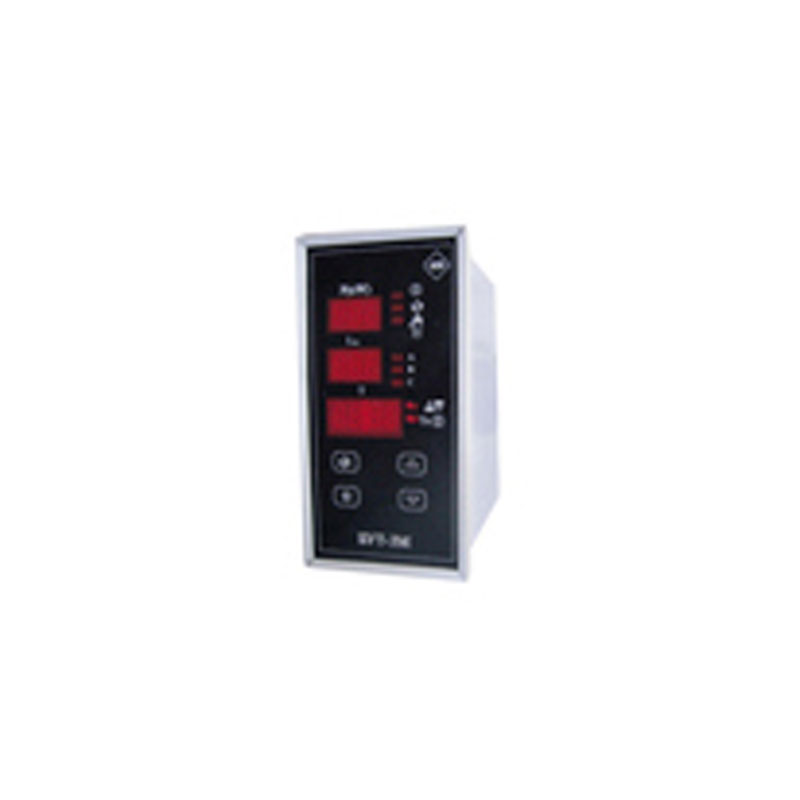

Блок БУТ-3М

Блок БУТ-3М для срочного управления различными по модификации тиристорами. Его рабочее время протекает вместе с моделью РТЭ-4.1Р, моделью РТЭ-4.1, моделью РТЭ-4.1М и моделью БУТ-3А составляют комплекс приборов, которые широко используются на производственных по действию предприятиях, направленных на различные виды продукции. Требуется  для поддержания мощности в трехфазной активно-индуктивной или активной нагрузке, значительно расширяя их функциональные возможности.

Назначение

Блок управления БУТ-3М используется для расширения функций системы по поддержанию мощности трехфазных потребителей. Управление нагрузкой осуществляется по закону который называется ПИД, что повышает точность поддержания параметров и позволяет создать гибкую систему автоматизированного управления технологическим оборудованием.

Устройство и работа

Конструктивно блок нужно встроить на лицевую панель в электрических шкафов управления. Этим обеспечивается удобство эксплуатации и обслуживания, простота и доступность органов управления блока для технического персонала. У БУТ-3М на передней панели расположены цифровые индикаторы, которые позволяют вести пофазный контроль тока, напряжения питающей сети и мощности подводимой к нагрузке. Оператор может отслеживать температурные значения в зоне рабочего процесса и степень нагрева силовых управляющих элементов, что обеспечивает удобство эксплуатации оборудования и информативность поступающих рабочих характеристик.

Среди преимуществ использования блока стоит выделить наличие программируемой опции сигнализации о возникновении аварийной ситуации на производстве с указанием её причины. Также отключение прибора выполняется при выходе величины рабочей температуры из регламентированного техническими условиями пределов. Блок управления тиристорами в ходе    своей работы постоянно проверяет присутствуют ли все фазы в питающем напряжении.

Управление силовыми элементами схемы задаётся внешним датчиком, а при ручном управлении внутренним. Чтобы обеспечить связь с ноутбуком / планшетом / компьютером, и для обмена рабочими данными в составе комплектации блока управления тиристорами имеется порт RS-485.

Закон регулирования

ПИД

Наличие ручного режима управления

есть

Тип применяемой термопары

ТХА, ТХК

Входной ток сигнала задания

4 ÷ 20 mA

Выходной ток сигнала управления

4 ÷ 20 mA

Подключение к ПК

RS-485

Габариты

75х145х165 мм

Вес блока

1 кг

Срок гарантии

18 месяцев
