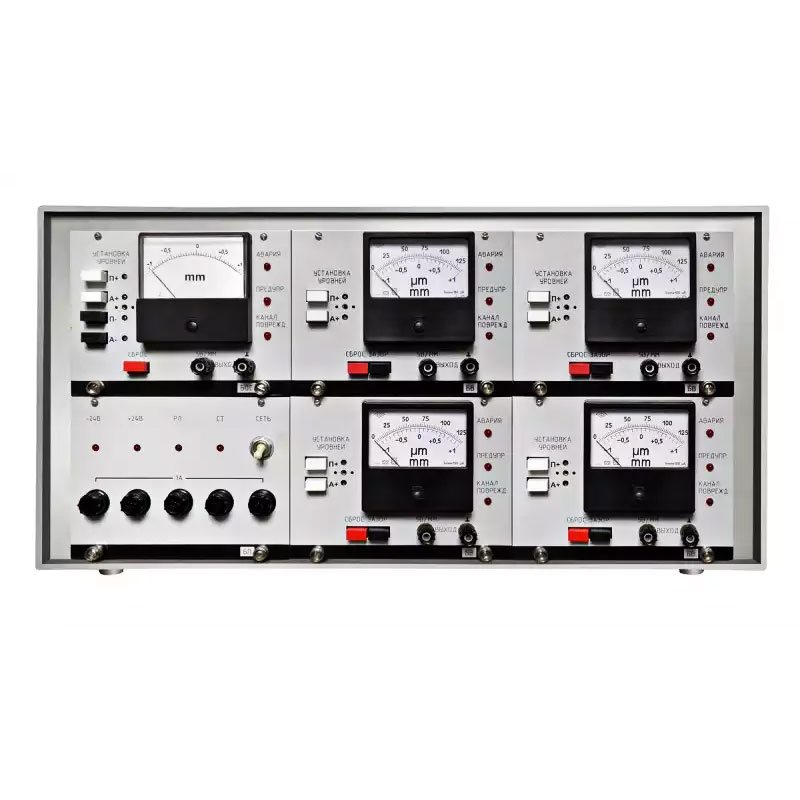

Аппаратура КСА-15 – стационарное оборудование, которое используется для проведения измерений величины вибрации ротора электрической машины в момент её пуска и в процессе работы под нагрузкой в непрерывном режиме. Обеспечена взрывозащищённость преобразователя за счёт применения технологии устройства взрывонепроницаемой оболочки и создания искробезопасных электроцепей. Наличие такой оболочки позволяет гарантированно исключить передачу взрыва в окружающую среду и при этом обеспечить выдерживание устройством давления взрыва.

Рабочее назначение КСА-15

Основным назначением контрольно-сигнальной аппаратуры этого типа является проведение измерений, контроль и включение сигнализации в случае превышения, заданных оператором предельно допустимых значений осевого сдвига или вибросмещения ротора, работающего в составе центробежной компрессорной установки. При этом роторы агрегатов должны быть изготовлены с применением хромоникелевых ферромагнитов, диаметр которых составляет более 50 мм.

Рабочий процесс, состав

Основные функции устройства:

  1. определение величины осевого сдвига и размаха вибросмещения;
  2. формирование сигнала о превышении допустимого значения одного из контролируемых параметров;
  3. передача сигнала на исполнительное устройство для включения оборудования системы предупредительной и аварийной сигнализации;
  4. работа в комплексе с приборами, предназначенными для измерения параметров, анализаторами;
  5. формирование сигнала в случае повреждения канала измерений.

В зависимости от технических условий при эксплуатации такого продукта, как контрольно-сигнальная аппаратура КСА-15, производителем предлагается возможность выбора одной из шести модификаций оборудования в зависимости от длины корпуса, оснащённого катушкой индуктивности, и рабочего измерительного диапазона.

Полная мощность потребления устройства

110 ВА

Пределы рабочей частоты

10 ÷ 2000 Гц

Питающее напряжение

220 В, 50 Гц

Допустимая основная погрешность измерения

до 10 %

Относительное вибросмещение (размах)

10 ÷ 250 мм;

10 ÷ 125 мм;

10 ÷ 75 мм

Осевой сдвиг

-1 ÷ +1 мм;

-0,6 ÷ +0,6 мм;

Количество измерительных каналов

осевого сдвига

1

вибросмещение

4

Температура эксплуатации устройства

блоки питания, коммутации, вибросмещения, осевого сдвига

+5 ÷ +40 ˚С

генератор преобразователя

-50 ÷ +175 ˚С

катушка индуктивности

-30 ÷ +75 ˚С

Вес оборудования

75 кг

Срок службы

более 10 лет
