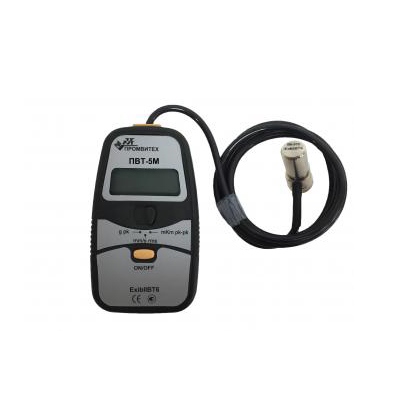

Виброметр ПВТ-5М

Портативный виброметр ПВТ-5М является электронным прибором, относящимся к категории контрольно-измерительной аппаратуры.

Назначение

Применение этого устройства в составе промышленного, производственного и иного технологического оборудования позволяет измерять текущие:

  • амплитуду ускорения вибраций,
  • СКЗ скорости вибраций,
  • размах перемещений вибраций.

Измерения и индикация их результатов производятся в режиме реального времени.

Устройство и работа

Конструктивно виброметр ПВТ-5М состоит из:

  • датчика,
  • модуля измерений,
  • кабельного соединителя.

Гибкий кабельный соединитель объединяет измерительный модуль и пьезоэлектрический датчик ВК-315 в цельную неразъемную конструкцию. В схеме датчика реализована функция защиты от перегрузки по измеряемой величине. Модуль измерения оснащен одним кнопочным тумблером, обеспечивающим управление всеми рабочими функциями.

В комплектации виброметра предусмотрено наличие:

  • чехла, защищающего от пыли при хранении и транспортировке,
  • прочного кейса, предотвращающего механическое повреждение от ударных нагрузок при транспортировке,
  • фиксатора с магнитным элементом,
  • щупа,
  • шпильки с резьбой.

Магнитный фиксатор или резьбовая шпилька позволяют просто и надежно закреплять датчик на поверхности контролируемого объекта.

Щуп применяется для контроля труднодоступных мест.

В качестве источника питания используется батарея типа «Крона», заряда которой достаточно для функционирования прибора в течение 50-ти лет.

Правильное обозначение

Портативный виброметр ПВТ-5М

Измерительные пределы по амплитуде виброускорения

От 0,01 до 10 см/кв.с

Измерительные пределы по СКЗ виброскорости (см / секунда)

От 0,1 до 7

Измерительные пределы по размаху виброперемещения

0,005…0,7 мм

Рабочий частотный диапазон по виброскорости

0,01…1 кГц

Рабочий частотный диапазон по виброускорению

Рабочий частотный диапазон по виброперемещению

От 0,01 до 0,3 кГц

Измерительная погрешность (относительная)

<5% при частоте 45 Гц

Нелинейность АЧХ

<10% для интервала (0,02÷0,75) кГц

Снижение АЧХ для частот 0,01кГц и 1кГц

<3 дБ

Рабочий температурный интервал

(-30÷+250) °C (датчик)

(0÷+50) °C (модуль измерения)

Допустимая внешняя влажность

(20÷60)% при +25 °C

Питающее напряжение

Вольт 9 единиц

Взрывозащита

ExibIIBT6

Размерная сторона

20х20х30 мм (датчик)

25х72х124 мм (модуль измерения)

Масса

0,15 кг
