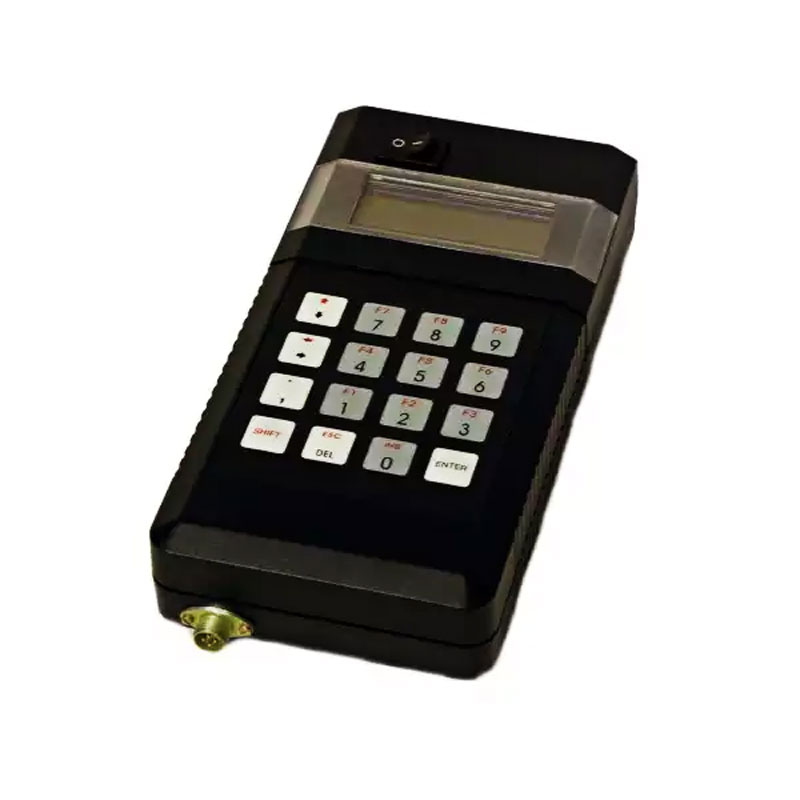

Виброметр ВБ-5

Виброметр ВБ-5 – это балансировочный прибор ВБ-5, он же анализатор ВБ-5 – как его называй, он был разработан для проведения замеров уровней вибраций, и требуемой балансировки механических роторов в разных моделях подшипников.

В комплектации представлены несколько видов: стробоскоп прибора с наличием импульсной лампы, обладающий высоким значением яркости свечения, но требующий большее количество тока. Стробоскоп со светодиодом. Устройство обладает умеренным уровнем яркости, при этом потребляя меньшее количество тока. В каждой из ситуаций, стробоскоп встроен в корпус устройства.

Также комплектация включает в себя дифференциальный пьезоакселерометр, в который встроен предусилитель. Корпус устройства сделан из пластмассы, а процесс подачи и получения данных происходит при помощи плёночной клавиатуры. Для отображения показаний имеется экран на 16 символов.

Назначение ВБ-5

Устройство разработано для:

  • Измерений всего уровня вибрационного смещения и вибрационной скорости. При использовании режима виброметра.
  • При использовании режима балансировки, устройством можно измерить размах вибросмещения.
  • При помощи стробоскопа измеряется фазовый угол.
  • Режим анализа позволяет определять виброскорость и смещение определённой составляющей спектра вибрации.

Эксплуатация прибора

Процесс работы Виброметра ВБ-5 представлен в 3 вариациях:

Виброметр. При работе в данном режиме, происходит измерение устройством размаха вибросмещения и виброскорости. Как указывалось, в характеристиках, частота использования от 10-1000Гц.

Анализ. При использовании данного режима, устройство, при помощи голосового фильтра производит фильтрацию сигнала.При использовании данного режима, можно регулировать настройки фильтра, при помощи клавиатуры, задавая частоту от 5 до 600 ГЦ.

Балансировка. С помощью синхронного полосового фильтра, устройство производит фильтрацию сигнала. При проведении данного процесса, на экране будут показываться значения частот, точность которых совпадает с реальными данными практически до 0,01 Гц.

  • При использовании режима «Виброметра», рабочий диапазон Гц от 10 до1000.
  • При использовании режима «Анализа» диапазон будет от 5 до 1000.
  • При использовании режима «Балансировки» от 5 до 150.В устройстве имеются 4 батареи «АА».
  • Объём каждой из них составляет 1700 мА/ч.
  • Диапазон рабочих температур от -40 до 85C (преобразователь).
  • Чтобы установить рабочий режим, потребуется 10 секунд.
  • Измерительный блок весит 0,55 кг, габариты 20 х 10 х 4 см.
  • Вибрационный преобразователь масса 0,1 кг, габариты 2,5 х 7,0 см.
