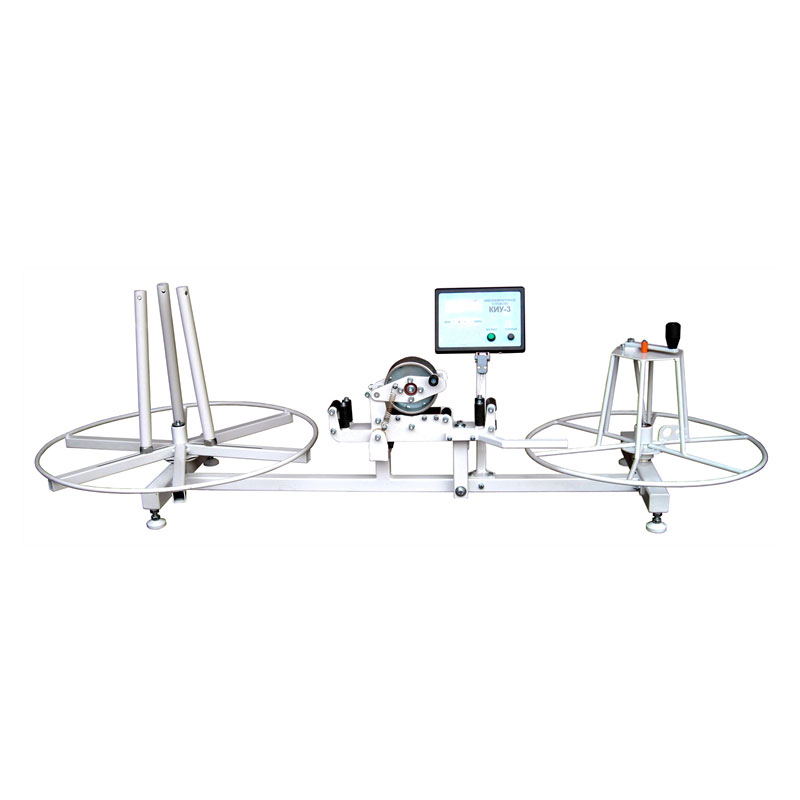

Кабелеизмерительное устройство КИУ-3

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Кабелеизмерительное устройство КИУ-3 предназначено для перемотки кабеля, провода и т. п. изделий длинномерных изделий с бухты в бухту с одновременным измерением длины перемотанного изделия.

Устройство и принцип действия

Кабелеизмерительное устройство позволяет быстро и точно измерить необходимую длину. Погрешность при измерении составляет не более ± 0.5 %, хотя с увеличением измеренной длины относительная погрешность уменьшается и, например, на 100 м абсолютная погрешность составляет до 10 см, т. е. всего 0,1%.

Табло счетчика имеет пять разрядов, три первых отображают метры, два последних - сантиметры. Таким образом, отображаемая на табло точность составляет 1 см.

При вращении счетного ролика в противоположном направлении, отсчет длины производится в обратную сторону, т. е. случайное движение кромки назад не влияет на точность измерения. Это также позволяет без погрешности перемотать кромку в обратном направлении при случайном превышении нужной длины.

Для обеспечения правильного центрирования бухты на отдающем колесе конструкцией предусмотрено радиальное перемещение наклонных стоек, центрирующих бухту. Благодаря этому на отдающее колесо можно устанавливать бухты, имеющие внутреннее отверстие от 80 до 300 мм.

Перемотка кромки осуществляется вручную. Для облегчения перемотки ручка наматывающего колеса переустанавливается таким образом, что рычаг приложения усилия увеличивается, что делает процесс перемотки легким и комфортным.

Устройство КИУ-3 запитывается от электросети через адаптер напряжением 12 В, что исключает поражение электротоком и не требует заземления.

Технические характеристики
Параметры Значения
Диаметр кабеля, макс., мм 20
Диаметр отдающего колеса, мм 620
Диаметр принимающего колеса, мм 520
Точность измерения, % ± 0.5
Электропитание, В 220
Габариты (без бобин), ШхГхВ, мм 1550х550х500
Занимаемая площадь, кв. м 1,0
Вес, кг 26
