Станок 3М428

No votes yet
Категория:

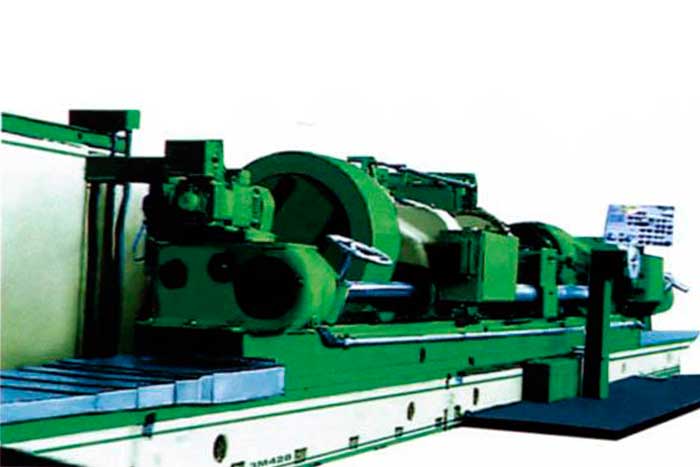

Станок 3М428 предназначен для перешлифовки шатунных шеек тяжелых коленчатых валов тепловозных и судовых дизелей.

Особенности

Оснащен устройством ЧПУ, которое осуществляет управление подачей шлифовальной бабки.

  • привод вращения шлифовального круга - от электродвигателя переменного тока с частотным регулированием , обеспечивающим регулирование скорости резания и поддержания ее состояния по мере износа шлифовального круга.
  • ручная поперечная подача шлифовального круга и ручное перемещение стола от «электрических» маховиков, цифровая индикация величины поперечных подач шлифовального круга и перемещения стола
  • гидрофицированный прибор для правки шлифовального круга по периферии, торцам и переходным галтелям 2-х рядной алмазной гребенкой производства фирмы «Винтер», Германия.
  • навесная индикаторная скоба для измерения диаметра и геометрической точности шеек шлифуемого коленчатого вала.
  • кинематическая развязка 2-х стороннего привода вращения коленвала, обеспечивающая высокую точность шлифования и перешлифовки шатунных шеек, высокую долговечность основных элементов.
  • привод вращения коленвала - через упругий элемент специальной конструкции, обеспечивающий плавность его разгона и торможения.
  • быстрая переналадка станка на обработку других коленчатых валов за счет быстросменных насадок к поводковым патронам передней и задней бабок.
  • усовершенствованная конструкция базового опорного кольца под среднюю коренную шейку и люнета под это базовое опорное кольцо, обеспечивающие при шлифовании необходимую соосность базовых коренных шеек коленвала
  • гидростатическая разгрузка шпинделей передней и задней бабок, обеспечивающая длительное сохранение высокой точности их вращения.
  • гидрофицированное устройство угловой ориентации поводковых патронов перед загрузкой на станок коленчатого вала, подлежащего шлифованию.
  • возможность быстрой выставки оси шатунной шейки подлежащей шлифованию, соосно с осью вращения поводковых патронов в вертикальной и горизонтальной плоскостях.
  • базирование шлифуемого коленвала по диаметру коренных шеек любого ремонтного размера.
  • ручное и электромеханическое перемещение передней и задней бабок по столу станка.
  • специальное гидрофицированное устройство для выставки коленвала.
Технические характеристики
Параметры Значение
Наибольшие размеры устанавливаемого коленчатого вала, мм:
  • диаметр вращения (вокруг оси шатунной шейки)
  • длина
1200
5500
Диаметр шлифования, мм:
  • наибольший
  • наименьший
300
120
Высота оси вращения заготовки над столом, мм 620
Наибольшая масса устанавливаемой заготовки, кг 3000
Размеры шлифовального круга, мм:
  • диаметр наружный нового
  • диаметр наружный изношенного
  • высота
1400
1060
90
Скорость резания станка 3М428 м/с 32
Окружная скорость шлифовального круга (поддерживается автоматически постоянной по мере износа шлифовального круга), м/с 20...35
Наибольшие перемещения, мм:
  • шлифовальной бабки по винту
  • стола (установочное вручную и от электродвигателя
225
4500
Величина быстрого подвода-отвода шлифовальной бабки гидроцилиндром, мм 350
Скорость перемещения стола от электропривода (регулируется бесступенчато), м/мин 0,05…5,0
Частота вращения заготовки (регулирование бесступенчатое), мин -1 5...40
Конец шлифовального шпинделя по ГОСТ2323 (конусность 1:5):
  • номинальный диаметр, мм
125
Наименьшая поперечная подача шлифовального круга, мм/D 0,001
Мощность привода шлифовального круга, кВт 30
Суммарная мощность установленных на станке электродвигателей, кВт 60
Род тока переменный трехфазный
Рабочее напряжение, В 380
Габариты станка с отдельно расположенным оборудованием, мм (длина х ширина х высота) 17440х4500х2548
Масса станка с отдельно расположенным оборудованием (электрооборудованием, гидроагрегатом и установкой охлаждения), кг 46000
Точность обработки станка 3М428 , мм:
  • допуск овальности и конусности шатунных шеек
  • допуск параллельности (перекоса) каждой шатунной шейки относительно общей оси коренных шеек с отклонениями шеек от геометрической формы
  • параметр Ra шероховатости, мкм
0,02
0,02
0,3...0,6
