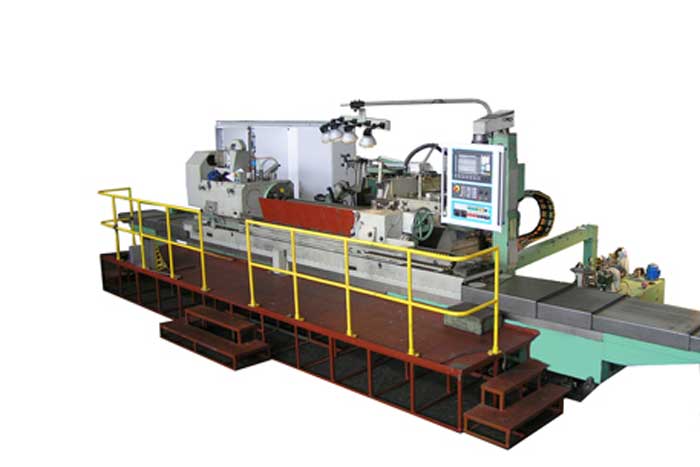

Вальцешлифовальный станок с ЧПУ модели 3413М CNC

No votes yet
Категория:

Вальцешлифовальный станок с ЧПУ модели 3413М CNC предназначен для наружного шлифования цилиндрических, конических, выпуклых, вогнутых и CVC-поверхностей валков листопрокатных станов длиной до 3 000 мм и весом до 3 тн.

Функциональные возможности

  • Управления с одного главного пульта. Свободное программирование и редактирование программ с рабочего места. Программирование формы шлифуемой поверхности валка, технологии и режимов шлифования.
  • Индикация ошибок оператора и сбоев в работе узлов, агрегатов и аппаратуры станка в виде текстовых сообщений на экране пульта.
  • Автоматическое шлифование валка по программе ЧПУ (без участия оператора).
  • Непрерывная подача шлифовального круга при продольном шлифовании для компенсации его износа.
  • Автоматический быстрый отвод-подвод шлифовального круга после прекращения процесса шлифования и при его возобновлении.
  • Цикл шлифования – черновое шлифование с компенсацией износа шлифовального круга, первое чистовое шлифование, второе чистовое шлифование, выхаживание.

Конструктивное исполнение

В состав вальцешлифовального станка с ЧПУ модели 3413М CNC входит:

Шлифовальная бабка:

  • состоит из двух частей – верхней и нижней. Верхняя часть, в которой выполнен шпиндельный узел шлифовального круга с приводным электродвигателем, качается относительно оси, закрепленной на нижней части под осью шпинделя.

Механизмы поперечных подач (координата «Х»):

  • Передача «винт-гайка качения» с приводом от серводвигателя переменного тока. Обеспечивает все виды подач и быстрый отвод-подвод шлифовального круга на фиксированное значение.
  • «Электрический» маховик для поперечных подач.

Механизм продольного перемещения столов (координата «Z»):

  • Передача «винт-гайка качения» с приводом от серводвигателя переменного тока.
  • «Электрический» маховик для ручного перемещения столов.

Механизм тонкого поперечного перемещения (качания) шлифовального круга (координата «U»):

  • Качание верхнего корпуса шлифовальной бабки относительно нижнего – специальным механизмом тонких подач, представляющим собой передачу «винт-гайка качения» с приводом от серводвигателя переменного тока и рычажный механизм на выходе. Этот механизм обеспечивает формообразование профиля бочки валка любой формы, а также компенсацию износа шлифовального круга, погрешностей направляющих.
  • «Электрический» маховик для тонкого перемещения шлифовального круга.

Станина и столы:

  • Передняя станина с продольными направляющими для нижнего стола.
  • Задняя станина, скрепленная с передней, для установки нижней подкладной плиты шлифовальной бабки.
  • Верхний поворотный стол для корректировки конусности при обработке в центрах станка.
  • Пара трения «тефлон- чугун» в направляющих нижнего стола (продольные подачи).
  • Обе станины, столы и обе подкладные плиты – жестко оребрённые отливки из серого чугуна.
