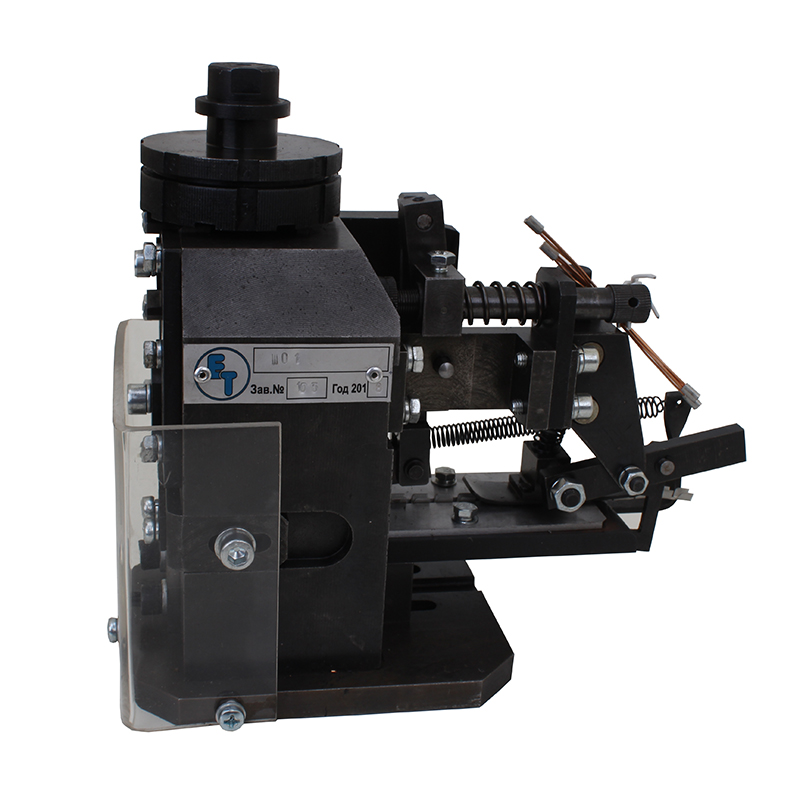

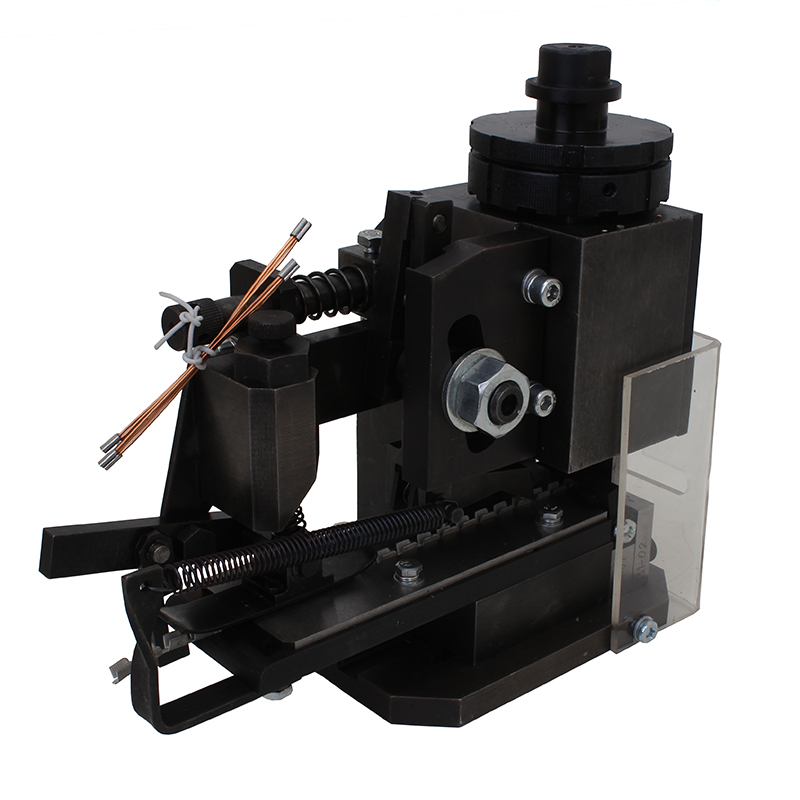

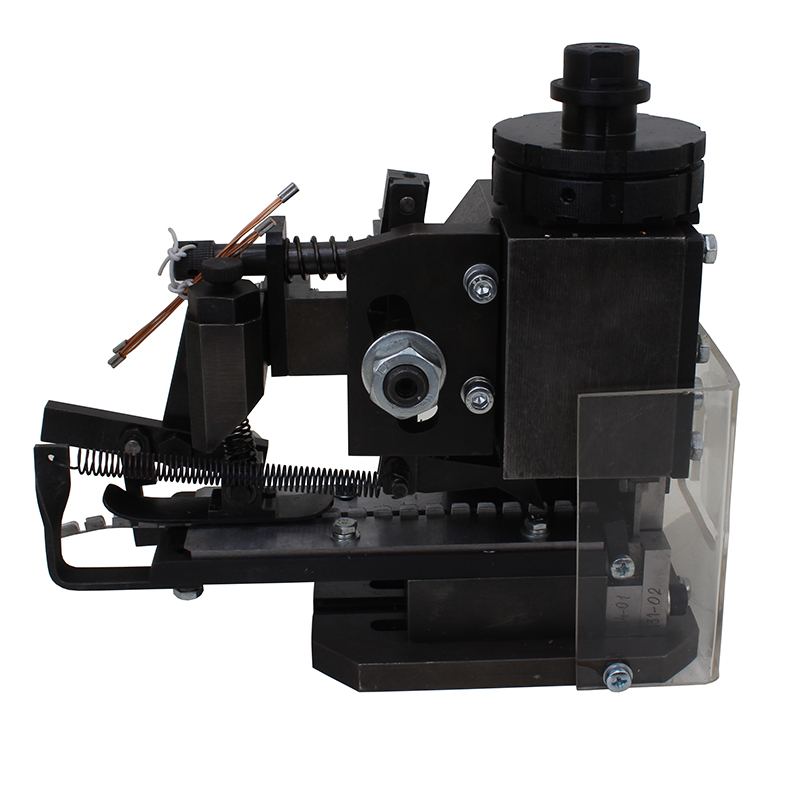

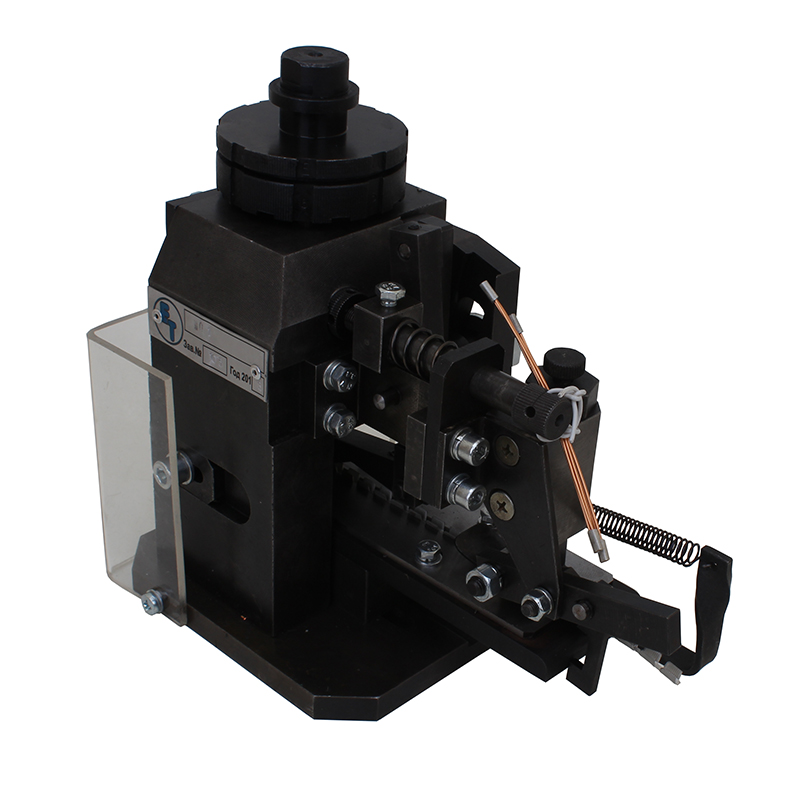

Штамп ШО-1

Документация:
Паспорт(3.88 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Штамп опрессовки ШО-1 является механической конструкцией, обеспечивающей качественное, быстрое и надежное закрепление с помощью прессования на электромонтажных проводах:

  • Зажимов,
  • Наконечников,
  • Скоб

и других контактных электротехнических изделий.

Назначение штампов ШО-1

Устройство позволяет выполнять неразъемное соединение монтажных проводников с металлическими контактными изделиями. Соединение осуществляется воздействием механического усилия (опрессовкой).

Устройство и работа

Прессовочный штамп ШО-1 является элементом оснастки прессов серии ПК, развивающих рабочее усилие 1,5т или 1,8т.

Штампы могут функционировать в автоматическом режиме, обеспечивая изготовление металлических деталей и изделий (проводов с закрепленными на их концах наконечниками, скобами или зажимами) с точными геометрическими размерами.

Прессы рассчитаны на подачу наконечников в автоматическом режиме, организованную одной цепью. Расположение поданного на опрессовку наконечника является продольным.

Электрический монтажный провод подается в штамп вручную.

Конструкция штампа опрессовки ШО-1 обладает следующими преимуществами:

  • Высокой производительностью,
  • Простотой обслуживания,
  • Быстротой монтажа и замены на станке,
  • Невысоким уровнем рабочего шума всех механических узлов,
  • Безопасной работой, исключающей причинение вреда здоровью обслуживающего персонала.

Характеристики

Как называется

Штамп опрессовки ШО-1

Допустимая площадь сечения проводов для опрессовки

0,2…6 кв.мм

Длина хода ползуна

30 см

Количество проводников для одновременной запрессовки в одном наконечнике

не более 5-ти

Размер подаваемых наконечников

От 6 мм до 28 мм

Максимальная производительность

12 001 циклов в один час

Размер без коробки

107х211х212 миллиметров

Масса

Шесть килограмм
