Вальцешлифовальные станки с ЧПУ (CNC)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

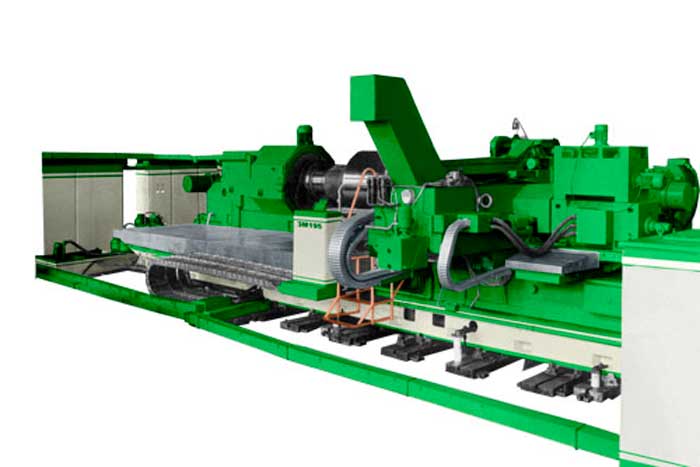

Вальцешлифовальные станки с ЧПУ (CNC) предназначены для шлифования цилиндрических, «бутылочных» (CVC-профилей), выпуклых, вогнутых и конических поверхностей рабочих и опорных валков листопрокатных станов.

Конструктивное исполнение

Вальцешлифовальные станки оснащены:

измерительной скобой для измерения и контроля размеров и профиля шлифуемого валка, в том числе:
- диаметра валка,
- радиального биения и круглости валка в любом поперечном сечении,
- формы профиля бочки валка в подпольном сечении, конусности, вогнутости, отклонения от теоретического профиля, фактического профиля и т.д.
- отклонения положения на станке оси шлифуемого валка относительно направления оси "Z" движения каретки
- для выставки валка или учета фактического положения оси валка при его шлифовании.
устройством для контроля микротрещин и неравномерности твердости поверхности валка,
системой числового программного управления производства, которая обеспечивает управление станком:
- ось «Z» – продольное движение каретки шлифовальной бабки
- ось «Х» – поперечное перемещение шлифовальной бабки
- ось «U» – тонкие поперечные подачи шлифовального круга (за счет качания верхнего корпуса шлифовальной бабки относительно ниж-него) для профилирования валка, компенсации износа шлифовального круга и компенсации погрешности продольного перемещения
- ось «А» – вращение шлифовального круга
- ось «С» – вращение обрабатываемого валка
- ось «Р» – перемещение верхней губки управляемого люнета.

Технические характеристики
Технические характеристики:	ХШ5-20М CNC	ХШ5-21М CNC	ХШ5-15М CNC	ХШ5-25М CNC
Наибольший диаметр устанавливаемого изделия, мм.:	1000		1600
Наибольшая длина устанавливаемого изделия, мм.:	4500	6000	6000	9000
Масса устанавливаемой заготовки, кг. :	20000		70000
Наибольшее расстояние между упорными центрами передней и задней бабок (при выдвинутой пиноли задней бабки), мм.:	4500	6000	6000	9000
Наибольший диаметр шлифования новым кругом, мм:	1000	1200* 1600**
Наибольший диаметр шлифования при диаметре шлифовального круга, мм: не менее 590: не более 400	170	200* 600**
	360	600* 1000**
Наибольшая длина шлифования, мм: цилиндрических поверхностей профильных поверхностей	4300	5600	5600	8500
	4300	4400
Наибольшие размеры шлифуемого конуса: длина конусность	500		950
	1:5		1:5
Угол конуса, град	12
Наибольший корректированный уровень звуковой мощности рА, дБа.	109
Шлифовальная бабка Скорость резания (регулируется бес ступенчато), м/с наибольшая поддерживается при износе шлифовального круга до 456 мм	50
Рабочая	9-45
Наименьшая для круга 900 мм	9
Размеры шлифовального круга, мм:	900100305
Дискретность задания перемещений по координатным осям, мкм «Z», «Х» «U»	1,0 0,1
Диапазон задания скоростей перемещений по координат-ным осям, мм/мин: «Z», «Х», «U».	20…6000 0,01…3000 0,005…50
Частота вращения планшайбы на холостом ходу (регулируется бес ступенчато) 1/мин:	5-80		3-45
Наибольшая величина перемещения пиноли, мм	300
Люнеты Диаметр шеек изделия, устанавливаемых в люнеты, мм: наибольший:	500	550* 800**
Наименьший:	150	200* 500**
Электрооборудование Мощность электродвигателя главного движения, кВт. при поставке в страны с умеренным климатом при поставке станка в тропическом исполнении, не менее	51		75
	42,5		75
Суммарная мощность электродвигателей переменного тока, кВт:	108,5		201,8
Масса и габариты станка Масса станка с электрооборудованием, принадлежностями и установкой охлаждения, кг:	71290	76650	98480	108440
Габариты станка с электрооборудованием, установкой охлаждения, мм: длина ширина высота	16740	18240	19830	22780
	5280		5870
	2660		2720
