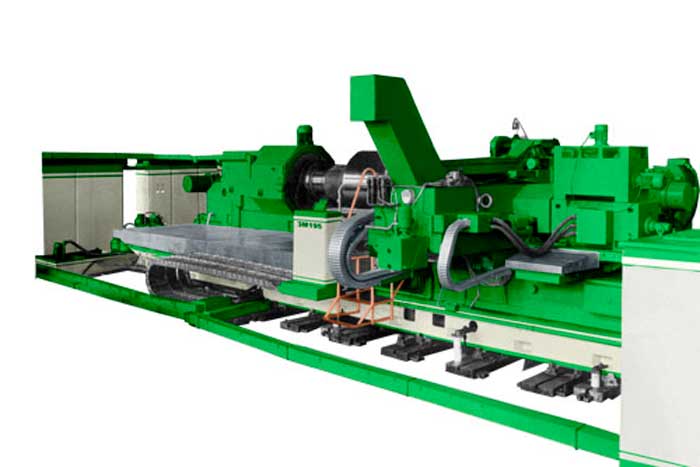

Вальцешлифовальные станки с 2-х координатным устройством управления

No votes yet
Категория:

Вальцешлифовальные станки с 2-х координатным устройством управления предназначены для наружного шлифования цилиндрических, конических, выпуклых и вогнутых поверхностей валков листопрокатных станов.

Область применения

Станки могут быть использованы как для перешлифовки (ремонта) валков на предприятиях металлургической и других отраслей промышленности, эксплуатирующих валки, так и для изготовления новых валков на машиностроительных заводах.

Функциональные возможности

На станках с 2-х координатным устройством управления на базе программируемого логического контроллера можно выполнять следующие виды обработки:

  • продольное шлифование с автоматической поперечной подачей, осуществляющейся при реверсе каретки, цилиндрических, вогнутых или выпуклых рабочих поверхностей бочки валка, цилиндрических и конических шеек;
  • продольное шлифование рабочих поверхностей бочки при черновой обработке с непрерывной подачей для компенсации износа шлифовального круга;
  • продольное и врезное шлифование при ручном управлении, в том числе, врезное шлифование переходных галтелей.

Конструктивное исполнение

Обрабатываемый валок устанавливается либо в упорные центры передней и задней бабок, либо в люнеты и поддерживается центрами. Для расширения диапазона диаметров шлифуемых изделий передняя и задняя бабки станков ХШ5-15М и ХШ5-25М имеют два фиксированных в поперечном направлении положения — переднее и заднее.

При шлифовании выпуклых и вогнутых поверхностей подкладная плита шлифовальной бабки, а вместе с ней и сама бабка, получают дополнительное качательное поперечное перемещение вокруг оси параллельно оси шпинделя шлифовальной бабки от специального механизма профилирования, закрепленного на каретке и настраиваемого на требуемую величину выпуклости и вогнутости.

Шлифование конических поверхностей шеек производится только в одну сторону (при движении каретки со шлифовальным кругом к задней бабке) и осуществляется методом копирования (по копирной линейке), за счет сложения двух движений — продольного движения каретки и поперечного движения шлифовальной бабки.

При шлифовании конических поверхностей шлифовальный круг заправляет требуемый угол конуса от той же копирной линейки.

Технические характеристики
Техническая характеристика: ХШ5-20М ХШ5-21М ХШ5-15М ХШ5-25М
Наибольший диаметр устанавливаемого изделия, мм.: 1000 1600
Наибольшая длина устанавливаемого изделия, мм.: 4500 6000 6000 9000
Масса устанавливаемой заготовки, кг. : 20000 70000
Наибольшее расстояние между упорными центрами передней и задней бабок (при выдвинутой пиноли задней бабки), мм.: 4500 6000 6000 9000
Наибольший диаметр шлифования новым кругом, мм: 1000 1200*
1600**
Наибольший диаметр шлифования при диаметре шлифовального круга, мм:
  • не менее 590:
  • не более 400
170 200*
600**
360 600*
1000**
Наибольшая длина шлифования, мм:
  • цилиндрических поверхностей
  • профильных поверхностей
4300 5600 5600 8500
4300 4400
Наибольшие размеры шлифуемого конуса:
  • длина
  • конусность
  • угол конуса, град
500 950
1:5 1:5
12
Наибольшая величина выпуклости и вогнутости на диаметр изделия, мм. 2
Наибольший корректированный уровень звуковой мощности рА, дБа. 109
Каретка
Скорость перемещения каретки от электродвигателя (регулируется бес ступенчато), м/мм:
  • наибольшая
  • наименьшая
  • ускоренного перемещения
6,0
0,025
10
Шлифовальная бабка
Скорость резания (регулируется бес ступенчато), м/с
наибольшая
  • поддерживается при износе шлифовального круга до 456 мм
  • рабочая
  • наименьшая для круга 900 мм
50
9-45
9
Размеры шлифовального круга, мм: 900*100*305
Цена деления лимба, мм/диам.: 0,005
Величина подачи на один оборот маховика, мм/диам: 1,0
Величина толчковой подачи, мм/диам. 0,005
Автоматическая поперечная подача при реверсах каретки справа, слева, справа и слева/регулируется ступенчато с дискретностью 0,005 мм/диам.: 0,005-0,06
Скорость непрерывной подачи (регулируется бес ступенчато), мм/мин 0,01-2,0
Передняя бабка
Возможность привода изделия (наибольшая масса * диаметр опорных шеек), кг*мм
20000*500 70000*700
Частота вращения планшайбы на холостом ходу (регулируется бес ступенчато) 1/мин: 5-80 3-45
Задняя бабка
Скорость установочного продольного перемещения задней бабки, м/мин
2,5
Наибольшая величина перемещения пиноли, мм 170
Скорость перемещения пиноли, м/мин: 0,2
Люнеты
Диаметр шеек изделия, устанавливаемых в люнеты, мм:
  • наибольший:
  • наименьший:
500 550*
800**
150 200*
500**
Электрооборудование
Мощность электродвигателя главного движения, кВт.
  • при поставке в страны с умеренным климатом
  • при поставке станка в тропическом исполнении, не менее
45 75
42,5 75
Суммарная мощность электродвигателей, кВт:
  • постоянного тока
  • переменного тока
88 161
20,5 40,8
Номинальный ток расцепителей вводного автомата, А: 400
Масса и габариты станка
Масса станка с электрооборудованием, принадлежностями и установкой охлаждения, кг:
71290 76650 98480 108440
Габариты станка с электрооборудованием, установкой охлаждения, мм:
  • длина
  • ширина
16740 18240 19830 22780
5280 5870
Размеры шлифовального круга, мм: 2660 2720
