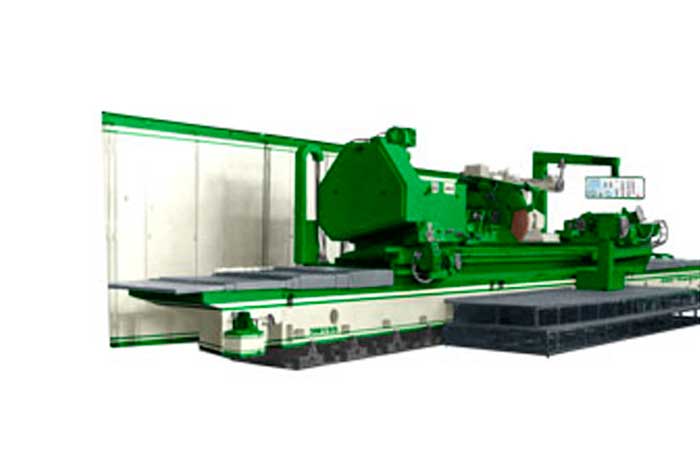

Круглошлифовальные станки 3М193Ф2 - 3М198Ф2

No votes yet
Категория:

Круглошлифовальные станки 3М193Ф2 - 3М198Ф2 предназначены для наружного шлифования цилиндрических и конических (кроме станка 3М198Ф2) поверхностей.

Особенности

Тяжелые круглошлифовальные станки обладают такими преимуществами:

  • управление подачей шлифовальной бабки осуществляется однокоординатным устройством ЧПУ.
  • ручная поперечная подача шлифовального круга и ручное перемещение стола от “электрических маховиков”.
  • для цифровой индикации величины поперечных подач шлифовального круга и перемещения стола станки оборудованы панелью оператора.
  • бесступенчатое регулирование частоты вращения изделия, скоростей поперечных и продольных подач обеспечивает возможность шлифования на оптимальных режимах.
  • скорость резания 50 м/с (9840 "/мин) гарантирует высокую производительность и качество шлифования.
  • шпиндель шлифовального круга вращается в гидродинамических подшипниках скольжения с проточной смазкой, что, благодаря отсутствию износа подшипников, обеспечивает неизменные условия шлифования при любой скорости резания.
  • винт-гайка качения в механизме подач гарантирует высокую точность перемещения шлифовальной бабки на заданный размер независимо от возникающих внешних нагрузок на бабку.
  • применение направляющих качения повышает чувствительность шлифовальной бабки и нижнего стола к малым перемещениям, обеспечивая тем самым высокую повторяемость позиционирования.
  • гидравлическое оборудование и электроаппаратура вынесены за пределы станка, что значительно снижает влияние температурных деформаций и вибраций на точность обработки.
  • установка двухступенчатой очистки СОЖ способствует повышению качества шлифования и увеличению срока службы самой СОЖ.
  • индикатор контроля размаха колебаний шлифовального круга помогает посредством балансировочного устройства быстро свести к минимуму дисбаланс шлифовального круга.
Технические характеристики
Технические характеристики: 3М193Ф2 3М194Ф2 3М195Ф2 3М196Ф2 3М197Ф2 3М198Ф2
Наибольший диаметр обрабатываемого изделия, мм: 560 800
Наибольшая длина устанавливаемого изделия, мм: 2800 4000 2800 4000 6000 8000
Масса устанавливаемой заготовки, мм: 4000 10000
Диаметр шлифования, мм:
  • максимальный
  • минимальный
560
40
800
80
Точность обработки:
  • макс. отклонение от цилиндричности (на длине 800 мм/31"),мм:
  • макс. отклонение от круглости, мм:
  • шероховатость Ra,мкм:

0,010
0,003
0,32

Скорость перемещения стола (регулируется бесступенчато), м/мин: 0,05-3,7
Наибольший угол поворота верхнего стола, град:
  • по часовой стрелке:
  • против часовой стрелки:

0,30
6,0

3,0

Суммарная мощность электродвигателей, кВт: 43,11 47,5
Размеры шлифовального круга, мм: 750х100
Величина врезной периодической подачи, мм (на радиус): 0,0025-0,03
Цена деления лимба, мм: 0,0025
Скорость резания, м/с: 50
Мощность двигателя привода круга, кВт: 30
Частота вращения изделия (регулируется бесступенчато), об/мин.: 7-120 5-80
Величина отвода пиноли, мм: 100
Масса станка, кг: 28270 32750 33930 36780 40830 43480
Габариты станка, мм:
  • длина
  • ширина
  • высота
10540
4020
2455
13070
4020
2455
10780
4180
2455
13440
4180
2455
17400
4180
2455
21610
4180
2455

Комплектность

Станки 3М193Ф2 - 3М198Ф2 могут комплектоваться:

  • оправкой для алмазного карандаша или твердосплавного диска, устанавливаемой на задней бабке, для правки периферии и торца шлифовального круга,
  • универсальным прибором, устанавливаемым на столе, для правки шлифовального круга по торцу или периферии под любым углом,
  • прибором для автоматической правки шлифовального круга, устанавливаемом на шлифовальной бабке.
