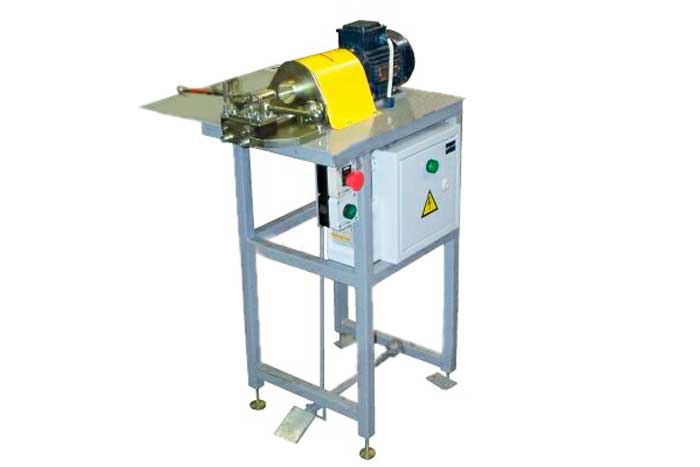

Станок УСИ-2

No votes yet
Категория:

Станок УСИ-2 предназначен для зачистки изоляции проводов.

Модификации

  • УСИ-2М.
Технические характеристики
Параметры Значение
Диаметр обрабатываемых проводов:
  • УСИ-2
  • УСИ-2М
8,5-15 мм
8,5-20 мм
Электродвигатель мощность, кВт 0,37
Частота вращения, об/мин. 1500
Напряжения питания, В 380
Габаритные размеры, мм 554х604х920
Масса станка не более, кг 29
Длина отрезка изоляции, мм 3-18

Устройство и принцип действия

На столе, установленном на раме, расположены рабочие органы УСИ-2. Подвижный конус установлен на валу электродвигателя. Конус движется вдоль оси вращения электродвигателя. Рабочие ножи тыльной стороной опираются на конус.

Изменяя диаметр конуса станка , изменяется расстояние между лезвиями ножей, которые вращаются на валу электродвигателя. Подавая провод в приемное отверстие и нажимая на педаль подачи конуса происходит порез изоляции. Вынимая провод из приемного отверстия ножи снимают отрезок изоляции, оголяя токоведущую жилу. Глубина подреза изоляции регулируется величиной нажатия на педаль. Длина отрезка регулируется глубиной подачи провода.
