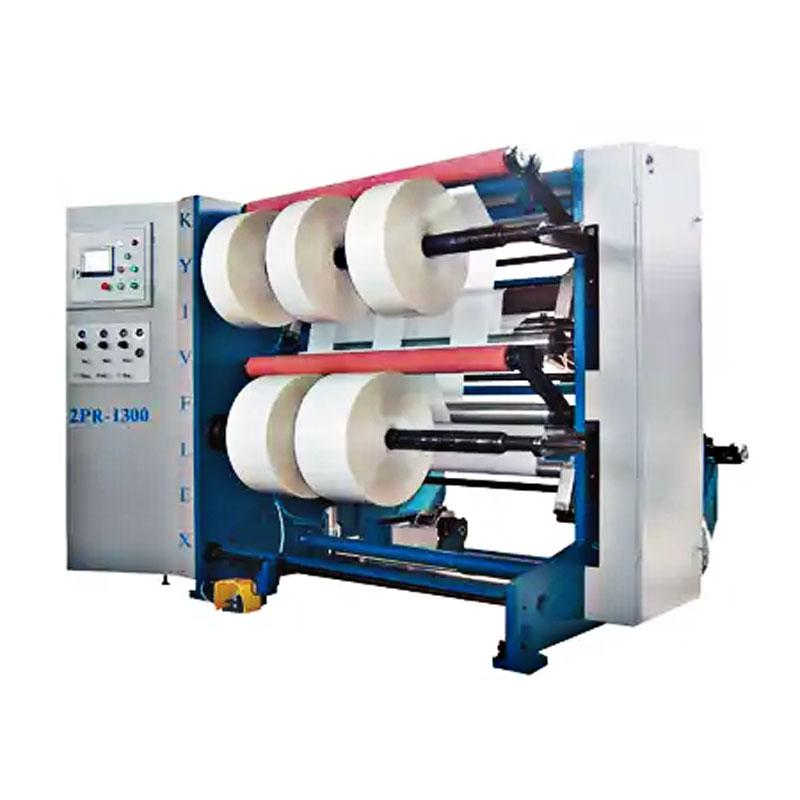

Бобинорезательная машина 2ПР-1300

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Бобинорезательная машина 2ПР-1300 представляет собой бобинорезательную машину, используемую для продольной резки и последующей намотки в бобины материалов разного типа. Могут разрезаться такие материалы, как: полимерная пленка, различная бумага, ламинированные изделия, алюминиевая фольга и прочее.

Особенности конструкции 2ПР-1300

Станок данной серии отличается компактным исполнением и имеет жесткий остов. В конструкции станка используются рабочие валы, имеющие специальное покрытие, обеспечивающее возможность работы с материалами со скользким покрытием на достаточно высоких скоростях.

Силовые приводы установки имеют в своей конструкции асинхронные двигатели, которые управляются с помощью частотных преобразователей и отличаются достаточно широким интервалом регулирования скоростей. Привод подающего вала и ножевых валов обеспечивается главным электроприводом, а вспомогательные механизмы и узлы приводятся в действие дополнительными электроприводными агрегатами.

Вся пусковая и регулирующая аппаратура монтируется в отдельном шкафу, на лицевую панель которого выведены инструменты управления. Ввод рабочих параметров и их корректировка реализована через сенсорную панель.

Принцип работы

Для подачи разрезаемых заготовок на станок используется специальный податчик-размотчик. Секция размотки комплектуется специальными шпинделями для фиксации рулонов и механизмом поддержки натяжения подаваемой заготовки. Чтобы контролировать ровность подаваемого материала и точность разрезания используется специальный датчик, который может регулироваться оператором с пульта управления.

Станок для разрезания может комплектоваться разными видами рез – могут применяться дисковые ножи или плоски лезвия. Для подачи лезвий в область резки используется специальная рычажная система подачи рез. Благодаря ее несложной конструкции резы можно менять в сжатые сроки. Удаление обрезанных отходов выполняется с помощью пневматических устройств.

После процесса нарезки осуществляется процесс намотки разрезанного материала на бобины. Механизм наматывания включает в свой состав два шпинделя, которые приводятся в действие автономным приводным устройством. Учитывая все процессы – размотки, резки и намотки, определяется скорость работы резательной установки, которая равна на уровне 350 м/мин.

Характеристики

Значение ширины разрезаемых рулонов:

130 см

Предельная величина диаметра на размотке:

100 см

Предельное значение диаметра в процессе намотки:

60 см

Количество шпинделей, применяемых для намотки:

2

Минимально возможная ширина наматываемых бобин:

5 см

Предельная скорость работы аппарата:

350 м/мин.

Величина потребляемой установкой мощности:

15 кВт

Размеры резательного станка:

267.5х204хх180 мм

Вес установки:

3500 кг
