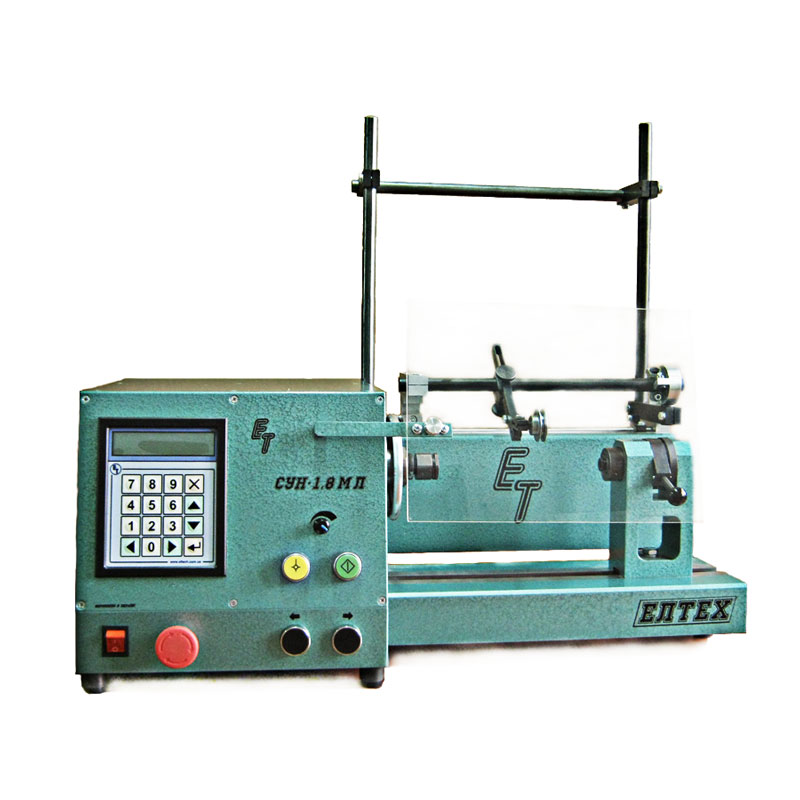

Станок СУН-0,6 и СУН-1,8МЛ

No votes yet
Категория:

Намоточный станок СУН-0,6; Намоточный станок СУН-1,8МЛ является электромеханическим приспособлением для изготовления электрических катушек методом намотки (рядовой, упорядоченной).

Назначение станков СУН-0,6 и СУН-1,8МЛ

Устройства позволяют изготавливать открытые катушки несложной конструкции.

Станки могут быть модифицированы (по заказу) для улучшения функциональности и использования расширенных возможностей для программирования. Предлагаются готовые модификации, оснащенные:

  • Натяжными механизмами,
  • Смотчиком,
  • Проводоукладчиком,
  • Расширенной управляющей клавиатурой,
  • Регуляторами

и другими вспомогательными устройствами.

Устройство и работа

Станок СУН-0,6; Станок СУН-1,8МЛ оснащены внутренней энергонезависимой памятью, в которой размещается программа управления контроллером. Для различных типов катушек применяются разные программы, в которых могут меняться параметры:

  • Положение начального и конечного витка намотки,
  • Скорость намотки и вариант управления ею (автоматизированный или ручной),
  • Замедление при остановке и ускорение при разгоне шпинделя,
  • Сторона вращения шпинделя,
  • Количество наматываемых витков и др.

Конструкция станка обеспечивает:

  • Независимость функционирования автоматизированного привода раскладчика от режима работы шпинделя,
  • Точное позиционирование раскладчика благодаря использованию в приводном блоке зубчатых ремней,
  • Определение реальной позиции раскладчика с помощью функции «электронная линейка»,
  • Постоянный контроль рабочих параметров для выявления неправильного функционирования станка.

Допустимый диаметр провода для работы

От 0,02 мм до 0,6 мм для модели 0,6

От 0,02 мм до 1,8 мм для 1,8МЛ

Верхний предел ширины намотки

180 мм станок СУН-0,6

220 мм станок СУН-1,8МЛ

Верхний предел диаметра намотки

16 сантиметров для модели 0,6

23 сантиметра для 1,8МЛ

Верхний предел статического крутящего момента

4Н*м для модели 0,6

6Н*м для 1,8МЛ

Верхний предел скорости вращения

6 тысяч круговых оборотов в минуту

Шаг позиционирования шпинделя

1/16 витка

Верхний предел шага раскладки

0,999 см

Шаг установки раскладки

0,001 мм

Шаг перемещения раскладчика

0,025 мм

Верхний предел индицируемых витков

99 999

Потребляемая мощность

0,45 кВт для модели 0,6

0,82 кВт для 1,8МЛ

Размер

27 х 36 х 57 см модификация 0,6

34 х 44 х 72 см модификация 1,8МЛ

Вес без тары

39 килограмм исполнение 0,6

55 килограмм исполнение 1,8МЛ
