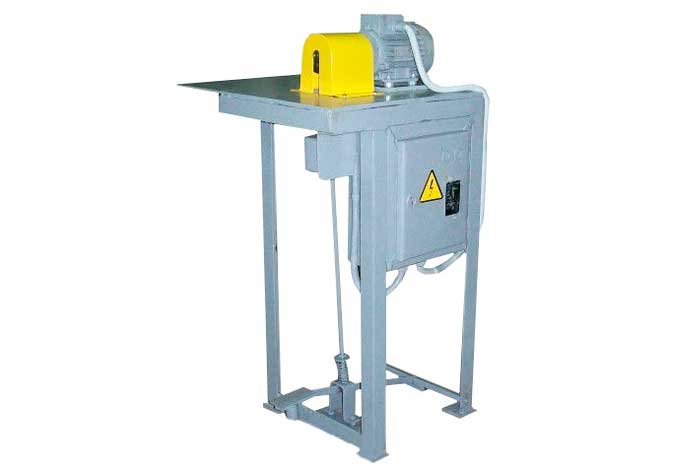

Станок УСИ-1

No votes yet
Категория:

Станок УСИ-1 предназначен для зачистки проводов и снятия изоляции.

Устройство и принцип действия

На столе, установленном на раму, расположены рабочие органы станка УСИ-1. На валу электродвигателя установлен подвижный конус. Конус движется вдоль оси вращения электродвигателя. Рабочие ножи тыльной стороной опираются на конус.

Изменяя диаметр конуса, изменяется расстояние между лезвиями ножей, которые вращаются на валу электродвигателя. Подавая провод в приемное отверстие и нажимая на педаль подачи конуса происходит порез изоляции. Вынимая провод из приемного отверстия ножи снимают отрезок изоляции, оголяя токоведущую жилу. Глубина подреза изоляции регулируется величиной нажатия на педаль. Длина отрезка регулируется глубиной подачи провода.

Технические характеристики
Параметр Значение
Диаметр обрабатываемых проводов 1-6,7 мм
Электродвигатель мощность, кВт 0,37
Частота вращения, об/мин 1500
Напряжения питания, В 380
Габаритные размеры, мм 580х470х980
Масса станка не более, кг 29
Длина отрезка изоляции, мм 10-40
