Блоки БФВ, БУФ-М

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

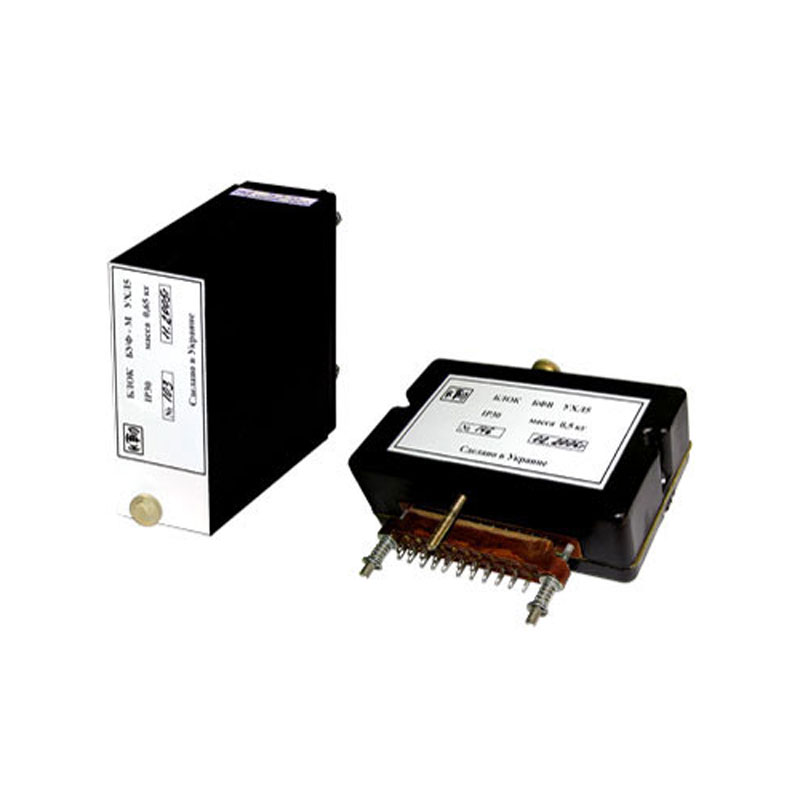

Блок БФВ и блок БУФ-М это устройства форсированного управления.

Об оборудовании

Блоки используются для управления электромагнитным приводом реверсора ПИЖЦ.641379.004, который работает совместно с контактором вакуумным КМ17Р. Блок БУФ-М работает с пускателем ПВР-250/315Р, а блок БФВ – с контактором КМ17Р.

Условия для надежной эксплуатации

  • Работает при морозе в минус одиннадцать градусов, и в жару в плюс шестьдесят один градус.
  • Крепить можно в любом удобном положении.
  • Место использования блока должно быть хорошо защищено от вибраций и ударов.
  • Значение влажности может быть около 100% при показателе температуры в 35 градусов выше нуля.

Внешний вид и рабочий процесс

Блок изготовлен в корпусе из пластмасса. На его основании присутствует уникальный ключ для крепления, а так же вилка и плата для подключения.

Рабочий процесс заключен в процессе кратковременной передачи форсированного напряжения размером 36 или 42 В на катушку контактора или реверсора. При этом дальнейший перевод питания на напряжение постоянного тока со значением 8 Вольт.

Характеристики

  • Блок имеет номинальное напряжение в 8 / 42 Вольта.
  • Частота напряжения равна 50 Герц.
  • Вес изделия 650 грамм.
  • Блок в длину 120 мм, в ширину 42 мм, в высоту 122 мм.

Габаритные размеры блока БФВ

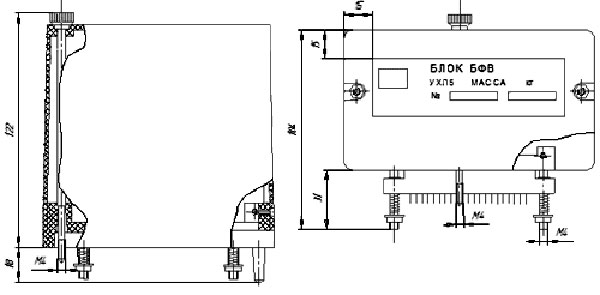

Рис. 1. Габаритные размеры блока БФВ

Габаритные размеры блока БУФ-М

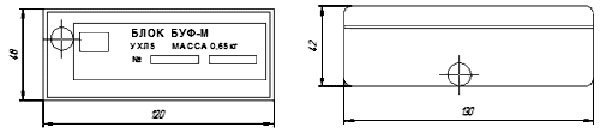

Рис. 2. Габаритные размеры блока БУФ-М
