Заземление переносное для воздушных линий ЗПЛ (ЗПЛ-1-П, ЗПЛ-10-П, ЗПЛ-35-1, ЗПЛ-35-3, ЗПЛ-110-1, ЗПЛ-110-3, ЗПЛ-220-1, ЗПЛ-220-3, ЗПЛ-330-1) используется для обеспечения защиты обслуживающего персонала от удара высоковольтным током при случайной подаче электрического напряжения на линию, а также от поражения введенным током. В зависимости от модели устройства, номинальное напряжение, с которым способно справится заземление, составляет от 1 до 330 кВ.

Область применения заземлений ЗПЛ

Чаще всего переносные защитные заземления применяются во время ремонтных и профилактических работ на участках высоковольтных ЛЭП.

Модели устройств, входящие в серию ЗПЛ, отличаются предельным номинальным напряжением, с которым они могут работать, и количеством штанг с фазными зажимами. О спецификации устройства можно узнать из его кодировки: первая цифра обозначает величину напряжения в киловольтах, вторая – количество штанг. К примеру, модель ЗПЛ-35-3 предназначена для работы током до 35 кВ и комплектуется 3-мя штангами с фазными зажимами.

Устройство и работа заземлений ЗПЛ

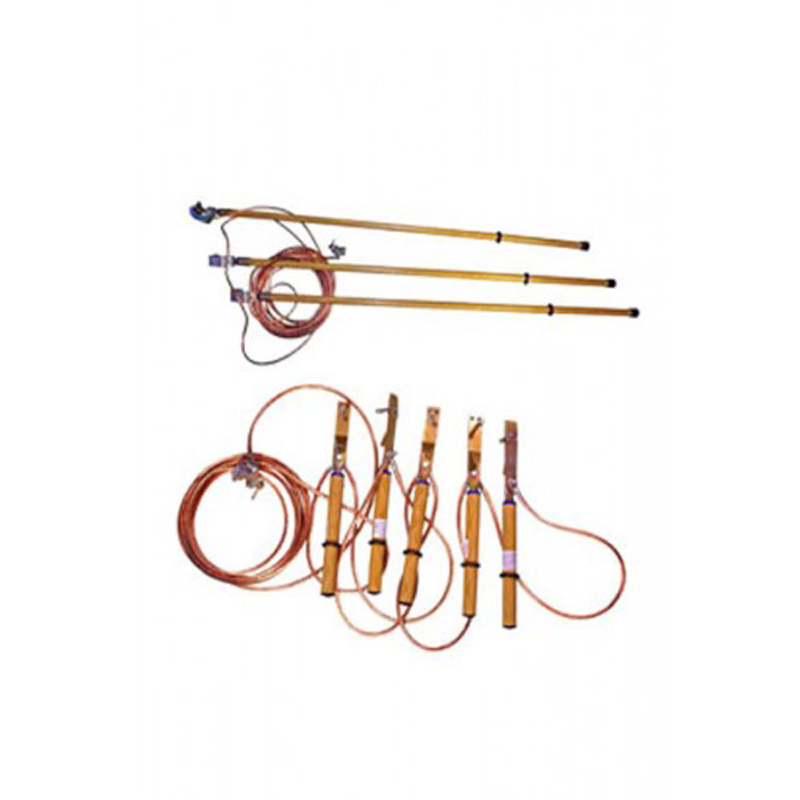

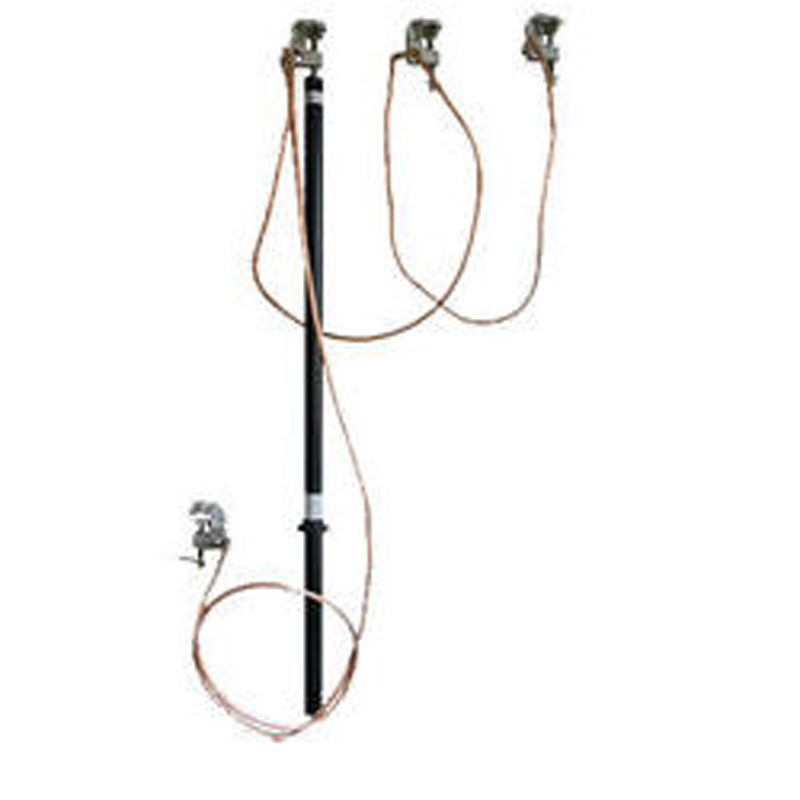

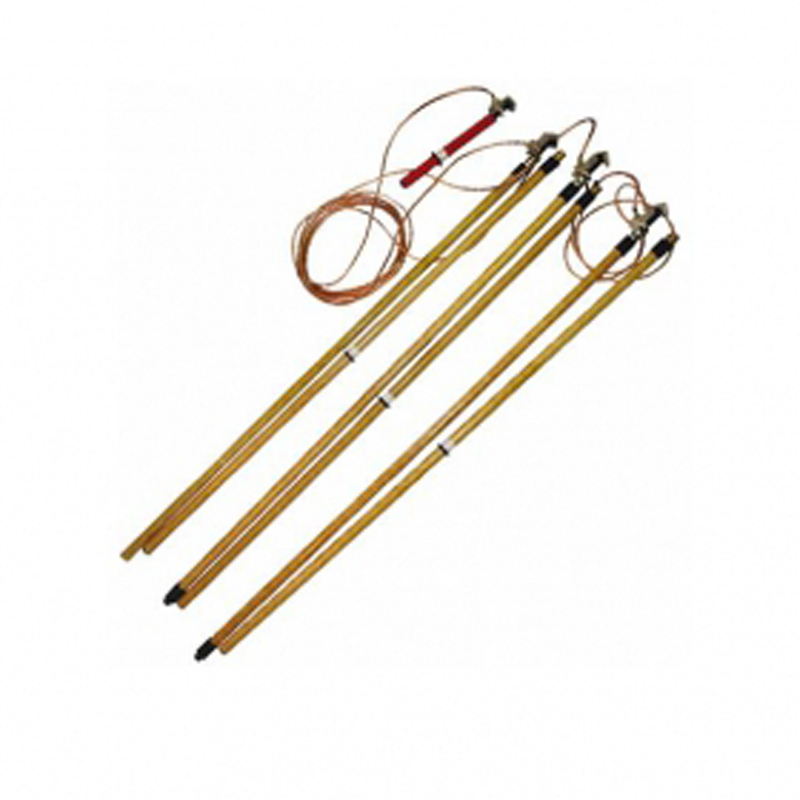

Переносное заземление ЗПЛ поставляется в износостойких чехлах из синтетической ткани. Струбцины могут иметь различное оформление (винтовое, пружинное или байонетное). Зажимы для крепления на токопроводящих линиях и штанги изготовлены в едином конструкционном исполнении. В зависимости от потребностей заказчика, схема монтажа фазных зажимов выполняется в конфигурации «звезда» или «волна». Устройства, применяемые для линий с напряжением более 35 киловольт, поставляются в одно- или трехфазном исполнении.

Параметр

Наименование модели

Заземление ЗПЛ-1П

Заземление ЗПЛ-10П

Заземление ЗПЛ-35-1

Заземление ЗПЛ-35-3

Заземление ЗПЛ-110-1

Заземление ЗПЛ-110-3

Заземление ЗПЛ-220-1

Заземление ЗПЛ-220-3

Заземление ЗПЛ-330-1

Предельное рабочее среднее напряжение, кВ

Один

Десять

Тридцать пять

35

Сто десять

Двести двацать

220

Триста тридцать

Максимальная длина заземления, м

Девять

Десять

двенадцать



Птяьнадцать

двенадцать

Длина провода для закорачивания токопроводящих линий

0 м 90 см

1 м 60 см

-

4 м 50 см

-

6 м

-

9 м

-

Сколько зажимов встроено

Пять

Три

Один

Три

Один

Три

Один

Три

Один

Штанги для изоляции

Пять

Три

Одна

Три

Одна

Три

Одна

Три

Одна

Площадь сечения провода, мм2

Шестнадцать

Двадцать пять

Масса устройства, кг

5

6

6

11

7

11

8

15

10

  • ЗПЛ-1-П,
  • ЗПЛ-10-П,
  • ЗПЛ-35-1,
  • ЗПЛ-35-3,
  • ЗПЛ-110-1,
  • ЗПЛ-110-3,
  • ЗПЛ-220-1,
  • ЗПЛ-220-3,
  • ЗПЛ-330-1.
