Заземление ПЗРУ-1М

No votes yet

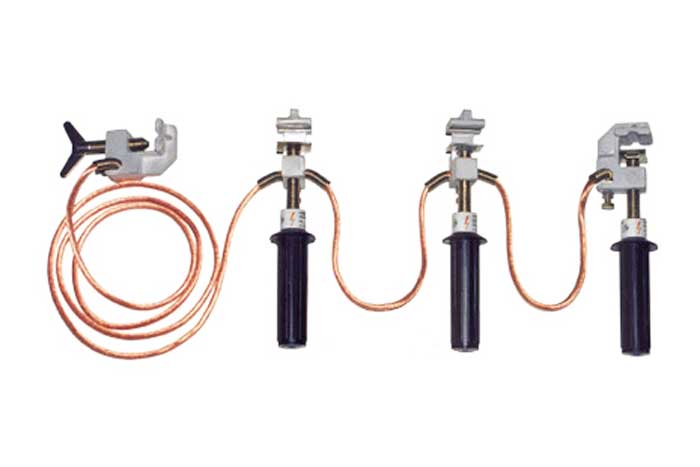

Заземление переносное ПЗРУ-1М предназначено для защиты работающих на отключённых токоведущих частях электроустановок с номинальным напряжением до 1 кВ от ошибочно поданного напряжения при отсутствии стационарных заземлений.

Модификации
Сечение заземляющего провода, мм2 25 35 50 70
Ток термической стойкости, кА/3 с 4 5,6 8 10
Масса, кг 2,3 2,5 3 3,6
Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ до 1
Ток термической стойкости, кА/3 с 2,56
Количество штанг, шт 3
Количество фаз 3
Сечение заземляющего провода, мм2 16
Длина провода между фазами, м 0,4
Длина рукоятки, мм 120
Длина заземляющего спуска, м 2
Длина изолирующей части, мм 30
Общая длина изделия, мм 250
Общая длина заземляющего провода, м 2,8
Масса, кг 2

Эксплуатация

Оптимальными условиями для использования заземления ПЗРУ-1М являются:

  • температура окружающей среды от -40 до +45оС,
  • относительная влажность воздуха до 80% при +25оС.
