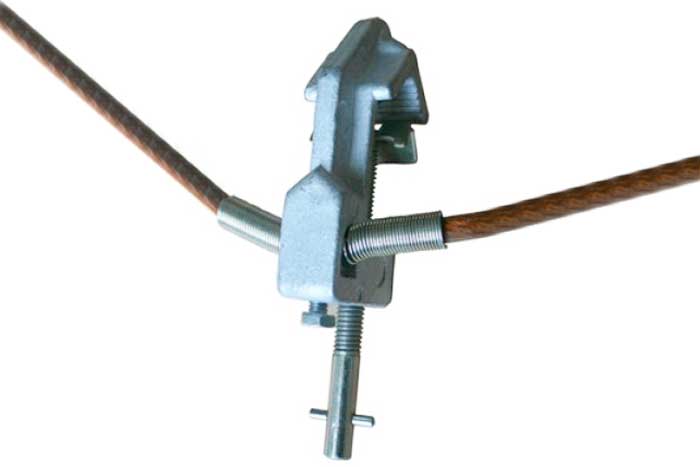

Заземление ЗПП-220М

No votes yet

Заземление переносное ЗПП-220М предназначено для защиты работающих на отключённых токонесущих частях электроустановок с номинальным напряжением от 110 до 220 кВ на случай ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих.

Модификации
Сечение заземляющего провода, мм2 35 50 70
Ток термической стойкости, кА/3 с 5,6 8 10
Масса, кг 11,9 15,5 20,3

Стандартно заземление переносное ЗПП-220М поставляются с заземляющим проводом сечением 25 мм2. По заказу заземляющий провод может иметь сечение 35 мм2, 50 мм2, 70 мм2. Комплектуются штангой ШЗП-220.

Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ от 110 до 220
Ток термической стойкости, кА/3 с 4
Количество штанг, шт 1
Количество фаз 3
Сечение заземляющего провода, мм2 25
Длина провода между фазами, м 7
Длина заземляющего спуска, м 10
Общая длина изделия (со штангой), мм 3750
Общая длина заземляющего провода, м 24
Масса, кг 9

Эксплуатация

Оптимальными условиями для использования заземления ЗПП-220М являются:

  • температура окружающей среды от -40 до+45оС,
  • относительная влажность воздуха 80% при +25оС.
