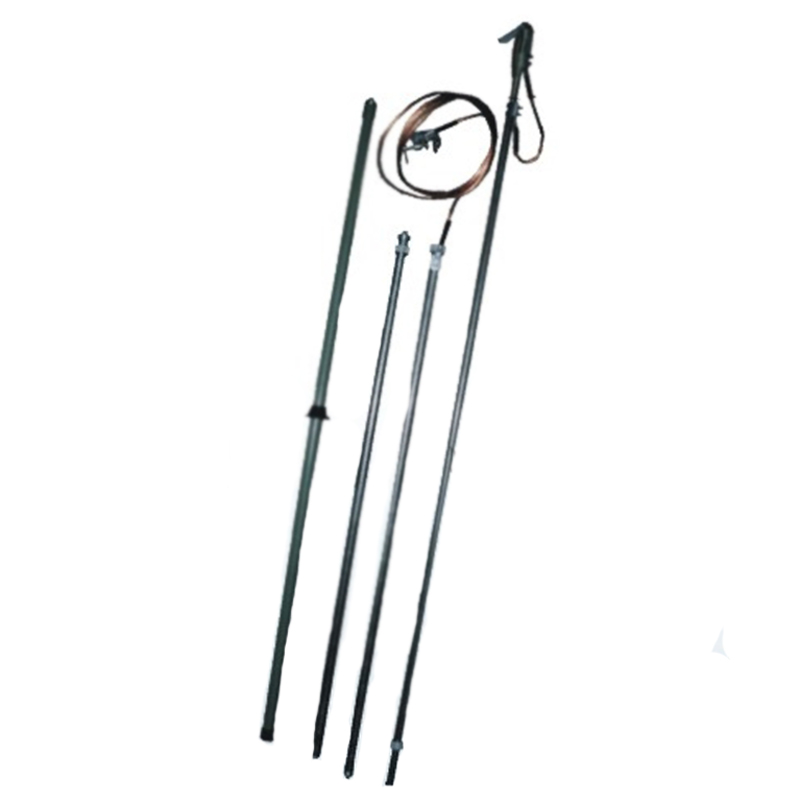

Заземление ВЛ-6-10 с звеньями ЗПМЗ 6-10

Заземление переносное ВЛ-6-10 кВ для заземления с поверхности земли с удлинительными металлическими звеньями хорошее приспособление с составной штангой для заземления с земли воздушных линий переносной конструкции.

Назначение заземления ВЛ-6-10

Заземление ЗПМЗ 6-10 используется для выполнения заземления воздушных отключенных линий (их фазных проводов) прямо с земли на время проведения ремонта. Применяется приспособление электротехническим персоналом ремонтных/монтажных бригад предприятий, обслуживающих электросети.

Конструкция устройства

Устройство ВЛ-6-10 состоит из такого набора инструментов:

  • из гибкого заземляющего проводника, который имеет защитную прозрачную оболочку из полимера;
  • разборной штанги, собирающейся при помощи межзвенных соединителей, которая состоит из нескольких звеньев, которые обладают токопроводящей способностью, и изолирующей части, оснащённой рукояткой, а также быстросъёмных зажимов байонетного типа для присоединения к воздушным линиям (к их фазным проводам);
  • струпцины для присоединения к заземлённым конструкциям ВЛ или штыревому временному заземлителю.

Конструкция ЗПМЗ 6-10 позволяет легко устанавливать байонетные зажимы на провода воздушной линии и оперативно производить заземление на время проведения ремонтных работ прямо с поверхности земли. В местах присоединения к клеммам или струпцине на гибких проводниках имеются пружинные металлические или полимерные элементы, защищающие от излома.

Рабочее напряжение

10 кВ

Ток термостойкости

4 кА (в течение 3 с)

Длина

собранной штанги

8100 мм

рукоятки

1500 мм

изолирующей части

700 мм

при транспортировке

2250 мм

Число звеньев

металлических

3/4

общее

4/5

Длина/сечение заземляющего провода

4500 мм/25 мм2

Масса

6,2 кг

Материал

изолирующего звена

стеклопластик покрытый лаком

заземляющего проводника

медные жилы в полимерной оболочке

металлических звеньев

алюминиевый сплав
