Заземление ЗПТ

No votes yet

Заземление переносное ЗПТ-110-500, ЗПТ-750-1150 для грозозащитного троса ВЛ 110-1150 кВ- линейка специализированных переносных заземляющих устройств, отличающихся наличием гибкого проводника в защитной оболочке, усиленных креплений, эргономичной рукоятки и широкого диапазона поддерживаемых напряжений заземляемой эл.установки. Устройства данного типа производятся в двух исполнениях.

Назначение ЗПТ-110-500, ЗПТ-750-1150

Заземления типа ЗПТ используются при ведении работ вблизи грозозащитного троса и обеспечивают защиту обслуживающего персонала от поражения наведенным эл.током.

Устройство и работа ЗПТ-110-500, ЗПТ-750-1150

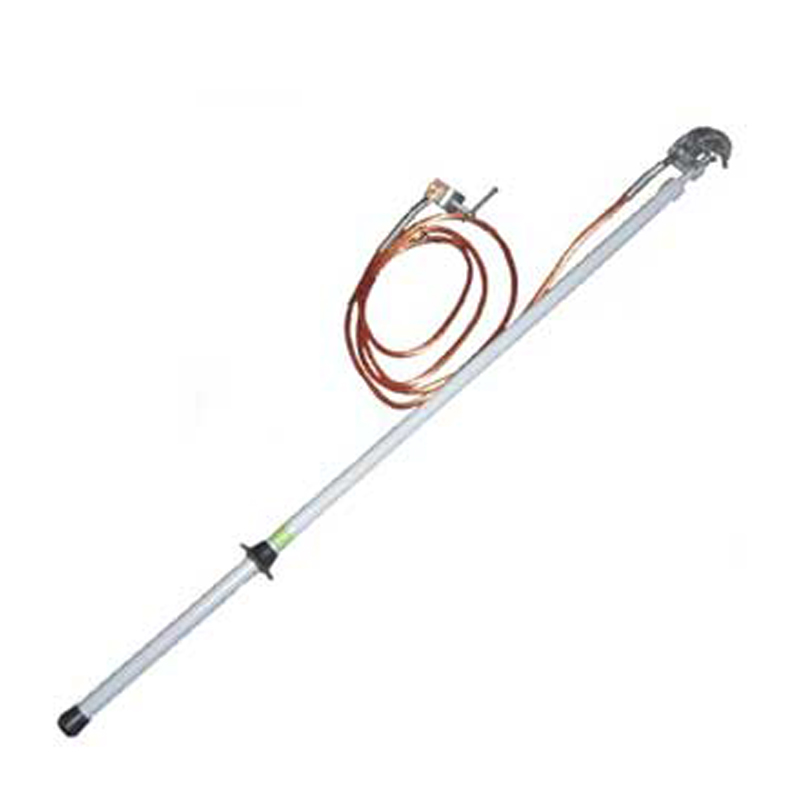

Конструктивно заземление состоит из негибкой штанги, токосъемного элемента и присоединенного к нему гибкого заземляющего проводника. Штанга выполнена из стеклопластика и имеет две секции: рукоятка и изолирующая часть. Токосъемный элемент выполнен в формате струбцины с крюкообразным зацепом. Заземляющий проводник представляет собой медный многожильный кабель, обернутый в прозрачную защитную оболочку. На конце кабеля имеется заземляющая струбцина с винтовым зажимом для фиксации кабеля к устройству заземления.

Как было названо на заводе Экипаж

Заземление ЗПТ 110-500

Заземление ЗПТ 750-1150

Правильное обозначение для полного заказа

Заземление переносного типа для грозозащитного троса

Допустимое напряжение заземляемой эл.установки, кВ

От 110,0 до 500,0

От 750,0 до 1150,0

Сечение заземляющего проводника, минимум, мм2

16,0

Прогнозируемый срок службы, лет

5,0

Габаритные характеристики устройства, мм:

 - длина рукоятки

 - длина изолирующей части

 - длина заземляющего проводника



300,0

700,0

1500,0



500,0

1400,0

2300,0

Масса устройства, максимум, кг

2,5

2,8

  • ЗПТ 110-500,
  • ЗПТ 750-1150.
