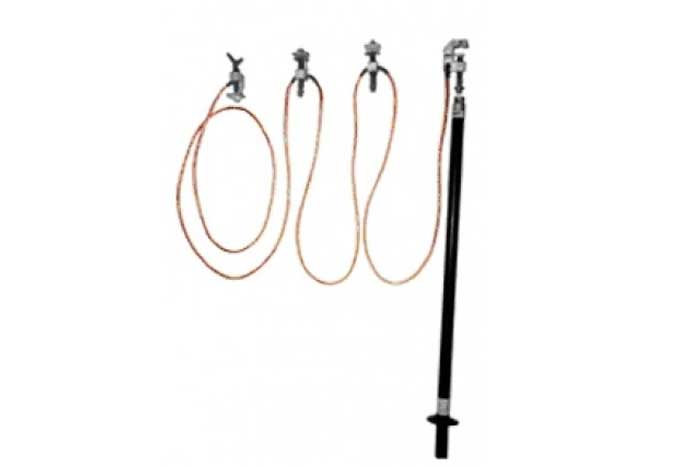

Заземление ЗПП-15М

No votes yet

Заземление переносное ЗПП-15М предназначено для защиты работающих на отключённых токонесущих частях электроустановок с номинальным напряжением от 1 до 35 кВ на случай ошибочно поданного или наведенного напряжения при отсутствии стационарных заземляющих.

Модификации
Сечение заземляющего провода, мм2 35 50 70
Ток термической стойкости, кА/3 с 5,6 8 10
Масса, кг 4 4,6 10

Стандартно заземление ЗПП-15М поставляется с заземляющим проводом сечением 25 мм2. По заказу заземляющий провод может иметь сечение 35 мм2, 50 мм2, 70 мм2. Комплектуется штангой ШЗП-10/15.

Технические характеристики
Параметр Значение
Диапазон рабочего напряжения, кВ от 1 до 15
Ток термической стойкости, кА/3 с 4
Количество штанг, шт 1
Количество фаз 3
Сечение заземляющего провода, мм2 25
Длина провода между фазами, м 1,25
Длина заземляющего спуска, м 2,5
Общая длина изделия (со штангой), мм 1200
Общая длина заземляющего провода, м 5
Масса, кг 3

Эксплуатация

Оптимальными условиями для использования заземления ЗПП-15М являются:

  • температура окружающей среды от -40 до+45оС,
  • относительная влажность воздуха 80% при +25оС.
