Заземление ЗНЛ

Average: 10 (1 vote)
Документация:

Заземление переносное ЗНЛ (наброс) для проводов ВЛ до 10кВ помогает совершать оперативное отключение ЛЭП в случае экстренной необходимости. Данная цель достигается путем инициации форсированного короткого замыкания неизолированным проводом, набрасываемым поверх токопроводящих высоковольтных линий. В комплект включен специальный штырь, вбиваемый в землю для заземления.

Область применения устройства

Прибор ЗНЛ для ВЛ до 10кВ применяется во время ремонтных работ, проводимых на ЛЭП, требующих временного отключения тока.

Параметр

Значение

Пределы номинального напряжения ЛЭП, кВ

Промежуток 0,4-10

Предельный кратковременный (до ½ сек.) ток короткого замыкания, А

10000

Площадь сечения рабочего провода, мм2

25

Длина провода для заземления, м

15

Длина провода, закорачивающего ВЛ, м

1,7

Диаметр фала изоляции, мм

5

Длина фала изоляции, м

20

Штырь заземления сделан с диаметром

20 мм

Штырь заземления имеет длину

1 метр

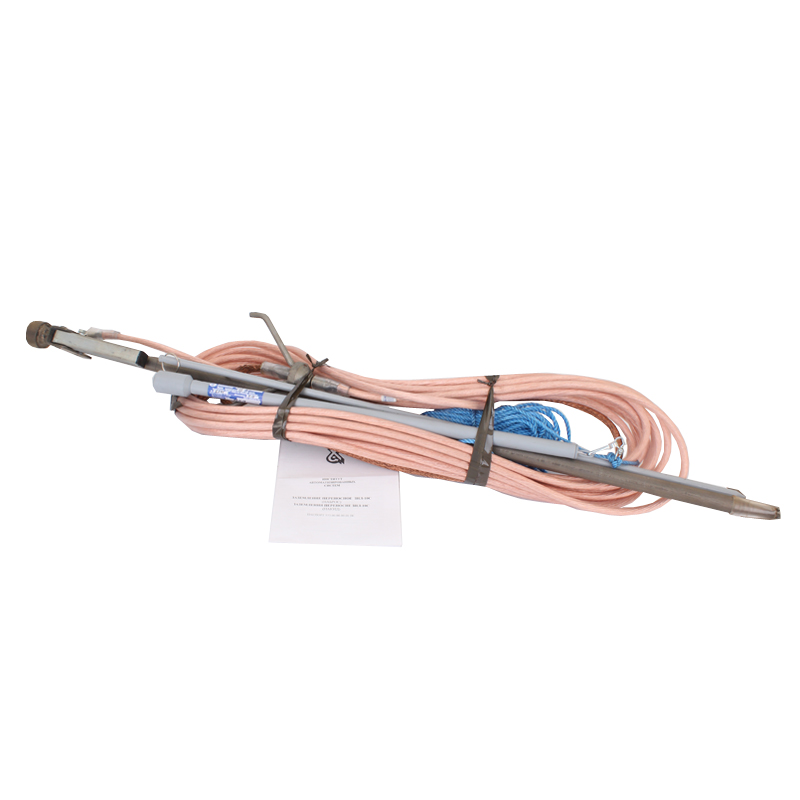

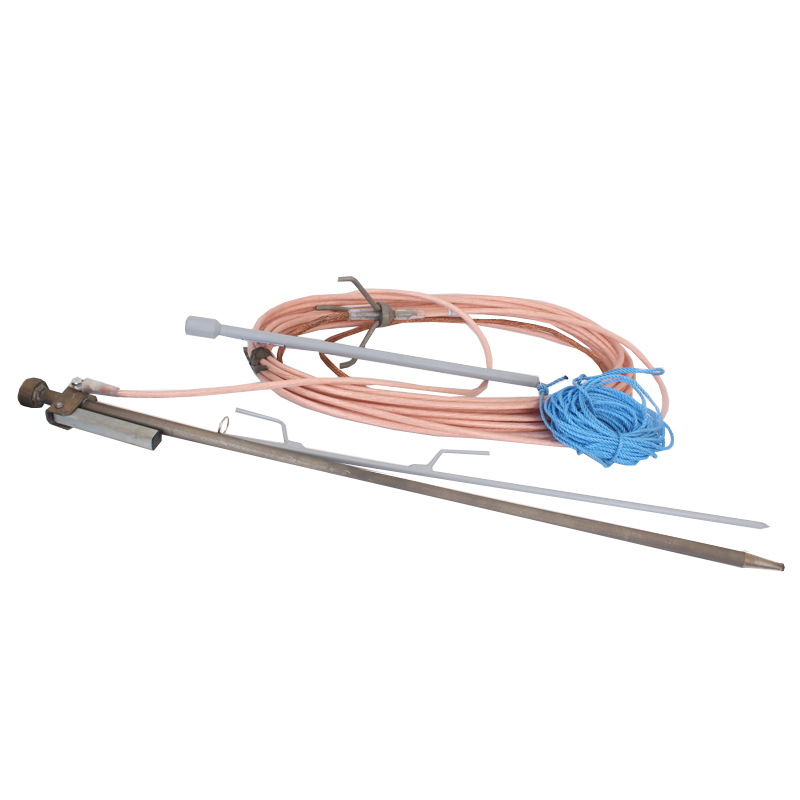

В комплект электроустановки ЗНЛ входят следующие составные элементы:

  • утяжеленное приспособление для метания провода поверх ВЛ;

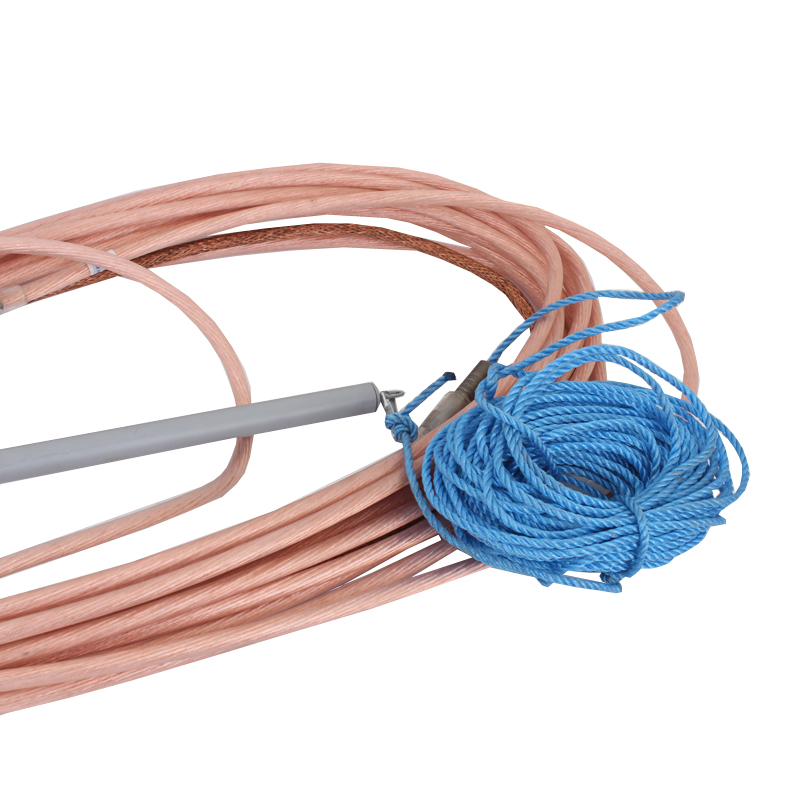

  • длинный изолирующий фал;
  • медный провод без изоляции, проводящий ток КЗ;
  • захват для фиксации высоковольтных проводов в момент КЗ;
  • изолированный провод, соединяющий высоковольтные провода и заземлитель (фал);
  • фиксатор фала для крепления свободного конца;

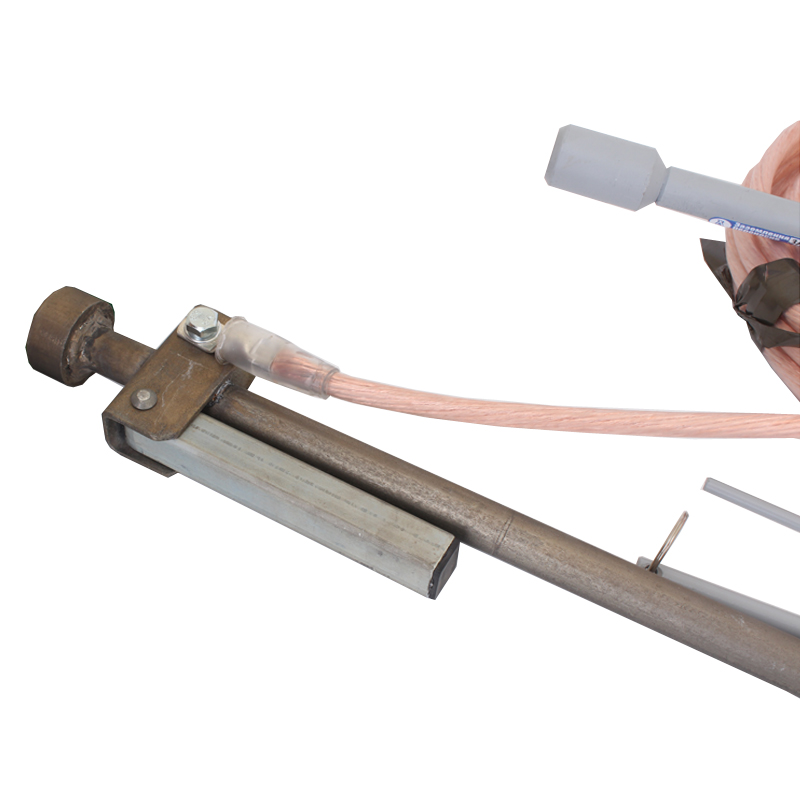

  • металлический штырь, выполняющий функцию заземлителя.
