Заземление переносное ЗПМЗ (ЗПМЗ-110-220, ЗПМЗ-330-500, ЗПМЗ-750, ЗПМЗ-1150) для заземления ВЛ 110-1150 кВ с траверсы с удлинительными металлическими звеньями относятся к устройствам, которые применяются с целью защиты от возможных поражений током сотрудников, обслуживающих обесточенные сегменты линий электропередач. Наличие таких приспособлений исключает несчастные случаи, связанные с появлением на обслуживаемом участке наведенного напряжения, а также ошибочного подключения электричества к этому сегменту воздушной линии электропередачи.

Особенности конструкции и применения заземления ЗПМЗ

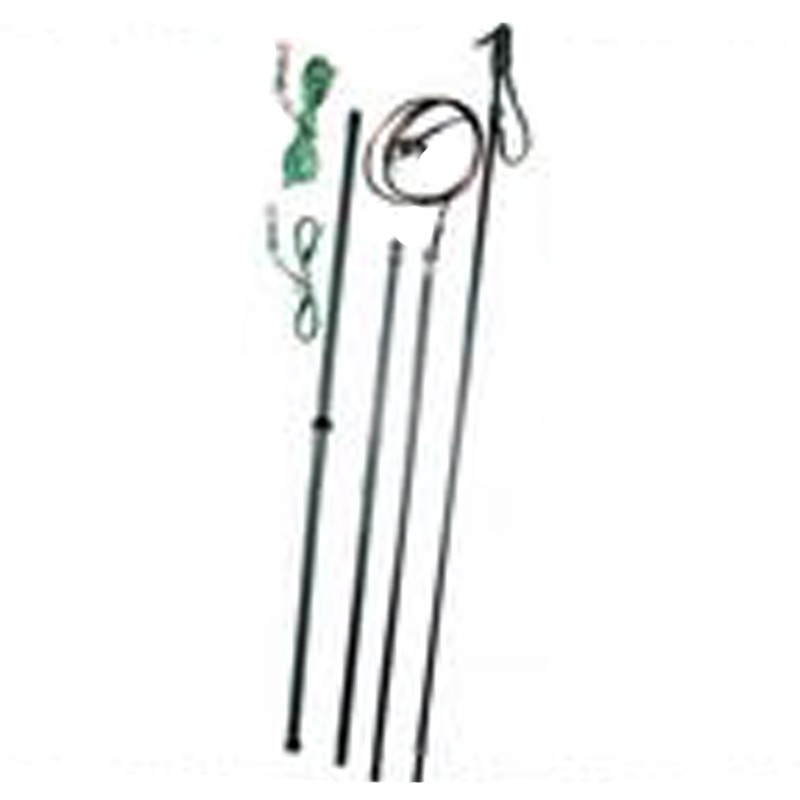

Заземление ЗПМЗ включает в свой состав байонетный зажим, с помощью которого происходит подключение к фазному проводу линии, токопроводящих звеньев, штанги из стеклопластика с рукояткой, а также заземляющего провода и струбцины для подключения к заземленным узлам ЗПМЗ.

Провод заземления ЗПМЗ производится из нескольких гибких медных жил, которые покрываются прозрачной оболочкой из полимерного материала. На концах провода, чтобы исключить его излом, установлены специальные защитные оболочки в виде пружины или амортизирующего слоя из полимера. Токопроводящая часть концов провода запрессовывается в наконечники, с помощью которых происходит монтаж заземляющего проводника.

Для установки устройства на линию электропередачи, кроме штанг с байонетом, может применяться еще и специальный зажим с рычажно-канатным приводом

Характеристика / модификация

Заземление ЗПМЗ-110-
220

заземление ЗПМЗ-330-
500

заземление ЗПМЗ-750

заземление ЗПМЗ-1150

Размер работы с напряжением

110…220 В

330…500 В

750 В

1 150 В

Значение длины изолированной части штанги:

50 см

100 см

Длина рукоятки:

90 см

100 см

Число используемых металлических звеньев (общее число звеньев):

2(3)

4(5)

5(6)

Суммарная длина штанги в рабочем состоянии:

4,5 м

6 м

8 м

10 м

Величина сечения применяемого провода для заземления:

25 мм2

Значение тока термической устойчивости на протяжении 3 сек:

4 кА

Значение длины изолированного каната поддержки и фиксирующего каната:

- / 1 м

10 м / 1 м

12 м / 1 м

Вес устройства:

4,0 кг

4,5 кг

6,0 кг

7,0 кг



  • ЗПМЗ-110-220,
  • ЗПМЗ-330-500,
  • ЗПМЗ-750,
  • ЗПМЗ-1150
